CIPPATRICE DA 10 CM 6
Sezione
MONTAGGIO
2

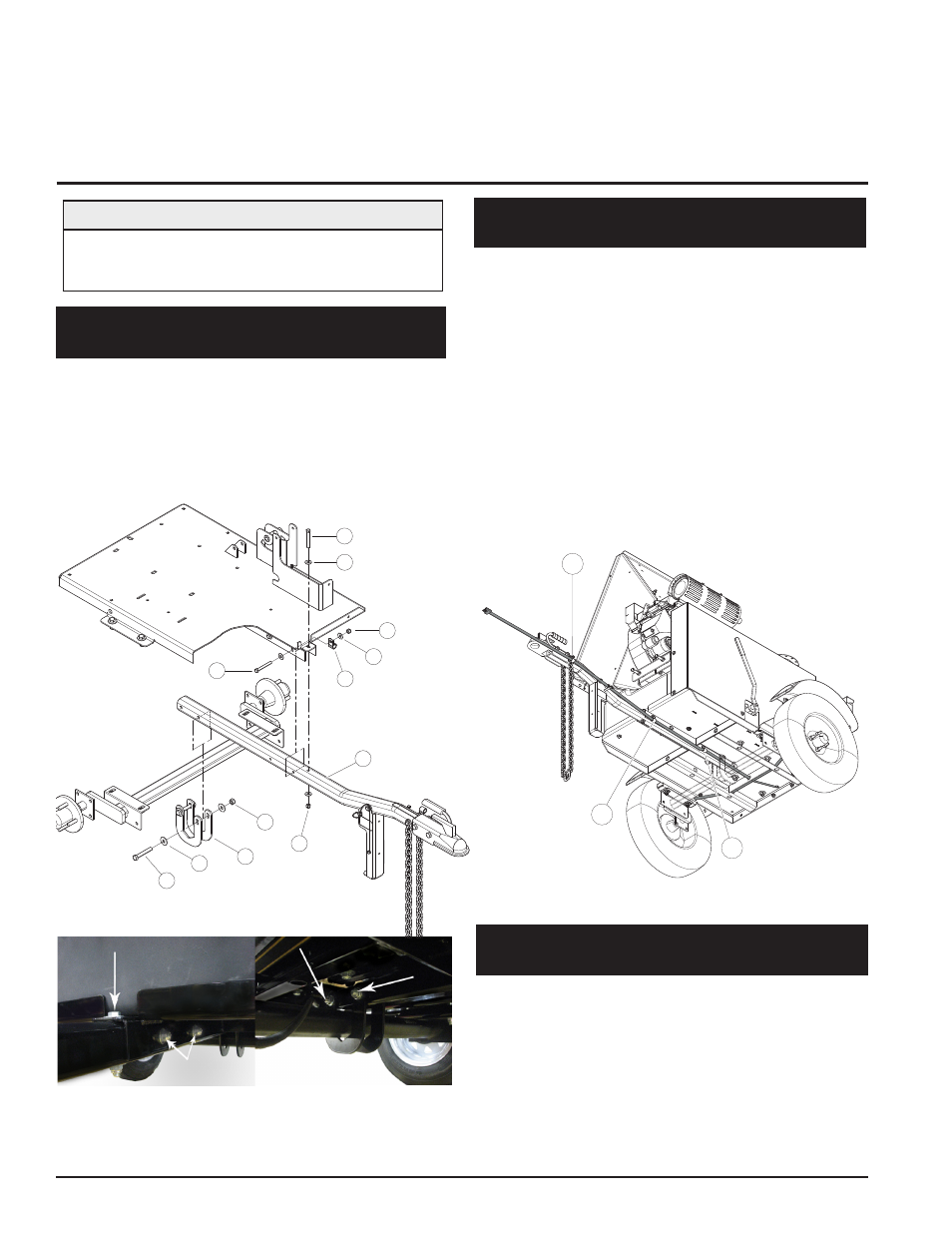

Figura 2.1, D'attelage de remorque
Figura 2.2, D'attelage de remorque
NOTA
I gruppi dell'assale, delle ruote e dell'attacco per alcuni
modelli sono forniti dal distributore e potrebbero variare
rispetto alle illustrazioni mostrate in questo manuale.
2.1 COLLEGAMENTO DELLE RUOTE DEL
RIMORCHIO
2.2 COLLEGAMENTO DELL'ATTACCO DEL
RIMORCHIO
2.3 COLLEGAMENTO DEL CANALE CON-
VOGLIATORE ALLA CIPPATRICE
1. Utilizzare un sostegno o un argano per mantenere il
canale convogliatore della cippatrice in posizione sul
telaio della cippatrice.
2. Montare il canale sull'alloggiamento della cippatrice
utilizzando sei bulloni da trasporto da 9 mm x 2,5 cm e
dadi autobloccanti.
1. Tenere ferma una ruota su un mozzo e allineare i fori
sulla ruota alle viti sul mozzo.
2. Infilare i dadi nelle viti sul mozzo e serrare a 75 ft-lb
(101,7 N•m). Quando si serrano i dadi, seguire uno
schema a croce.
3. Ripetere la procedura per l’altra ruota.
1. Fissare l’asta dell’attacco (10) all’apposito canale sul
fondo del rimorchio con due bulloni da 9 mm x 8,3 cm
(1), rondelle (2) e dadi autobloccanti (3) e uno bulloni da
9 mm x 7,6 cm (4), due rondelle (2) e dadi autobloccanti
(3) (Figura 2.1).
2. NOTA: si impiegherà tre fascetta (8) con rivestimento
per il fissaggio e l’instradamento del cavo. Inserire
il cavo nella fascettaprima di assicurarla sul bullon.
Vedi Figura 2.1 e 2.3 per la posizione della fascetta e
i dettagli di fissaggio.
3. Posizionare le due staffe dell’attacco (5) sull’assale
e fissarle all’asta dell’attacco mediante due bulloni
da 12,7 mm x 8,2 cm (6), rondelle (7) e dadi a blocco
centrale(9), come illustrato nella Figura 2.1 e 2.2.
