13 CIPPATRICE GIREVOLE
IT
ALIANO
FUNZIONAMENTO
4.6 sOLLeVAMeNTO/ABBAssAMeNTO
deLLA cOperTUrA deLL’AccessO
ruotare il canale convogliatore di scarico in modo che sia 1.
parallelo alla copertura di accesso.
rimuovere i due bulloni da 9 mm x 3,2 cm, i dadi e le rondelle
2.
che fissano la copertura di accesso all’alloggiamento della
cippatrice.
dopo aver abbassato la copertura di accesso, fissarla
3.
all’alloggiamento della cippatrice utilizzando due bulloni da
9 mm x 3,2 cm, dadi e rondelle.
il controllo della velocità del rullo di avanzamento è utilizzato per
controllare la velocità del rullo di avanzamento che consente
all’operatore di controllare meglio il materiale inserito nella
cippatrice.
Per una cippatura ottimale, si consiglia che il rullo di avanzamento
operi a velocità maggiore per rami piccoli e a velocità minore per
rami grandi.
4.7 cONTrOLLO deLLA VeLOcITÀ deL
rULLO dI AVANzAMeNTO

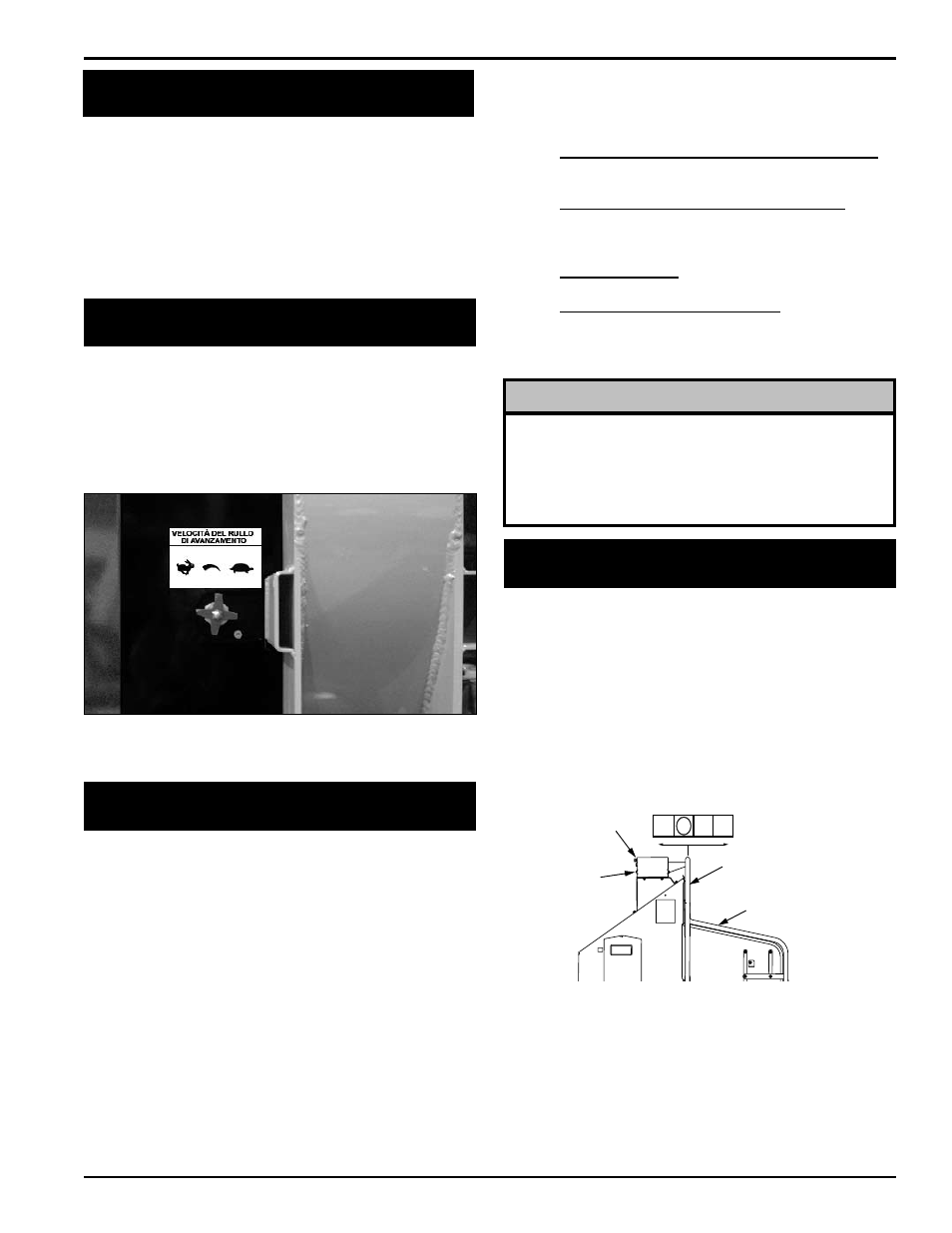

Figura 4.2 - Controllo della velocità del rullo di avanzamento.
4.8 cONTrOLLer dI AVANzAMeNTO
deLLA cIppATrIce
il sensore di giri/min sul rotore deve lampeggiare quando
il rotore gira, altrimenti il controller non funziona. Lo spazio
libero tra il sensore e il bullone deve essere compreso tra
0,8 mm e 2,4 mm. inoltre sono presenti due sensori nella
scatola di controllo del rullo di avanzamento.Questi sensori
devono avere un gioco di 2 mm.
NOTA
4.9 BArrA dI cONTrOLLO deL rULLO
dI AVANzAMeNTO
La barra di controllo del rullo di avanzamento viene
utilizzata per controllare manualmente la direzione di
rotazione del rullo di avanzamento.
spostare la barra di controllo del rullo di avanzamento
in aVanti (ForWard (F)) quando si desidera inserire
il materiale nella cippatrice. La spia del controller deve
essere verde fissa.
spostare la barra del rullo di avanzamento indiEtro
(rEVErsE (r)) quando si desidera che la cippatrice
espella il materiale del canale convogliatore.
Questa macchina è dotata di un Controller Plus 1, il
controller monitora i giri/min del disco della cippatrice e
regola il rullo di avanzamento.
Quando i giri/min del disco della cippatrice scendono
a valori troppo bassi, il rullo di avanzamento si
ferma automaticamente per consentire al disco della
cippatrice di smaltire il materiale.
Quando il disco della cippatrice torna ai giri/min per la
cippatura, il rullo di avanzamento è di nuovo inserito
automaticamente.
funzione riprovare: se il rullo di avanzamento si ostruisce,
il controller inverte temporaneamente il senso di
avanzamento del rullo per rimuovere l’ostruzione. il
controller inserisce quindi il rullo di avanzamento e
inserisce nuovamente il materiale.
se questo ciclo continua, rimuovere o riposizionare
manualmente il materiale.
ricordare di affilare frequentemente le lame, in modo
che il materiale sia inserito senza problemi.
La spia del controller lampeggia con i seguenti codici
(vedere la sez. 6 per maggiori informazioni):
numero di giri/min normale di funzionamento: • la
spia verde fissa indica che il motore ha raggiunto
il massimo valore di giri/min.
barra di avanzamento non in arrEsto: • la spia
rossa lampeggiante indica che l’operatore deve
portare la barra di avanzamento in posizione di
arrEsto.
Codice di servizio • : la spia gialla lampeggiante è un
promemoria di controllare l’affilatura della lama.
numero di giri/min troppo basso • : la spia verde
lampeggiante indica che l’operatore deve
aumentare il numero di giri/min prima di iniziare
la cippatura.
spostare la barra del rullo di avanzamento su stoP per
arrestare la rotazione del rullo di avanzamento.
soLo ModELLi EUroPEi
in caso di emergenza
spingere la barra di sicurezza
e il trascinamento in avanti si arresta. Premere il
pulsante di ripristino/comando prioritario per riprendere
il trascinamento in avanti dopo aver riportato la barra di
sicurezza alla sua posizione operativa normale.
All’avvio, la spia del controller si illumina di colore rosso
R
INDIETRO
R F
AVANTI
INDIETRO
SUPERIORE
PULSANTE DI
RIPRISTINO/COMANDO
PRIORITARIO (DOVE
DISPONIBILE)
SPIA DEL
CONTROLLER
RULLO DI AVANZAMENTO
BARRA DI CONTROLLO
BARRA DI SICUREZZA
