8 CIPPATRICE GIREVOLE
ASSEMBLAGGIO
2.9 AGGIUNTA dI OLIO AL MOTOre
2.8 cONTrOLLO / AGGIUNTA dI fLUIdO
IdrAULIcO
Controllare il livello dell'olio e, se necessario, riempire
il basamento del motore con la quantità di olio del tipo
specificato nel manuale utente del motore.
Il fluido idraulico consente di far avanzare il rullo di
avanzamento. La macchina viene spedita completa del liquido
usato per i test di fabbrica. Tuttavia, è opportuno verificare i
livelli del fluido prima della messa in funzione, e rabboccarlo
se necessario.
La pompa idraulica richiede fluidi idraulici di elevata qualità
contenenti inibitori per ruggine, ossidazione e schiuma di
alta qualità. Questi comprendono oli per turbine di elevata
qualità, oli per motore API CD per SAE J183, M2C33F o fluidi
per trasmissione automatica G che soddisfino Allison C-3 o
Caterpillar TO-2 e taluni fluidi speciali per trattori agricoli.
2.11 rIeMpIMeNTO deL serBATOIO
perIcOLO
Utilizzare solo i tipi di carburante raccomandati nel manuale
utente del motore.
Per aggiungere carburante:
arrestare il motore, attendere che tutte le parti si fermino 1.
e staccare il cavo dell’accensione. rimuovere la chiave
dall’interruttore. Lasciar raffreddare il motore e la marmitta
per almeno tre minuti.
Pulire la zona intorno al tappo del serbatoio e rimuovere
2.
il tappo.
Utilizzando un imbuto pulito, riempire il serbatoio del
3.
carburante fino a 2,5 cm sotto il fondo del collo di
riempimento per lasciare spazio all’espansione del
carburante. assicurare il tappo del serbatoio e pulire
eventuali residui di benzina fuoriuscita.
i carburanti benzina e diesel sono altamente
infiammabili e i loro vapori sono esplosivi. Per
evitare lesioni personali o danni alle cose:
Conservare il carburante solo in contenitori
omologati, in edifici ventilati e non abitati,
lontani da scintille e fiamme. Si consiglia un
contenitore con una capacità di non oltre 8 litri con un
becco erogatore. non riempire il contenitore di carburante
mentre il motore è in moto o è rovente, poiché il carburante
erogato potrebbe incendiarsi se dovesse entrare a
contatto con parti roventi o con le scintille dell’accensione.
non avviare il motore nei pressi di carburante fuoriuscito.
non utilizzare mai il carburante come agente detergente.
non MisCELarE L’oLio Con iL CarbUrantE.
2.10 cOLLeGAMeNTO deLLA BATTerIA
È necessario acquistare una batteria. scegliere una batteria
che soddisfi o superi le seguenti specifiche:
tensione nominale: 12 volt
CCa a zero gradi: 240
aC a 32 gradi: 335
dimensione: 18,0 cm x 19,5 cm x 13,0 cm
Capacità nominale: 33,0 ah
tipo: Panasonic LC-r1233MK
dado e bullone M6
AVVerTeNzA
Per evitare scintille e una possibile esplosione dovuta a
corto circuito, non toccare il morsetto positivo (+) della
batteria e qualsiasi altra parte metallica circostante con
strumenti, gioielli o altri oggetti in metallo. Quando si
installano i cavi della batteria, connettere il cavo positivo
(+) per primo e il cavo negativo (-) per ultimo.

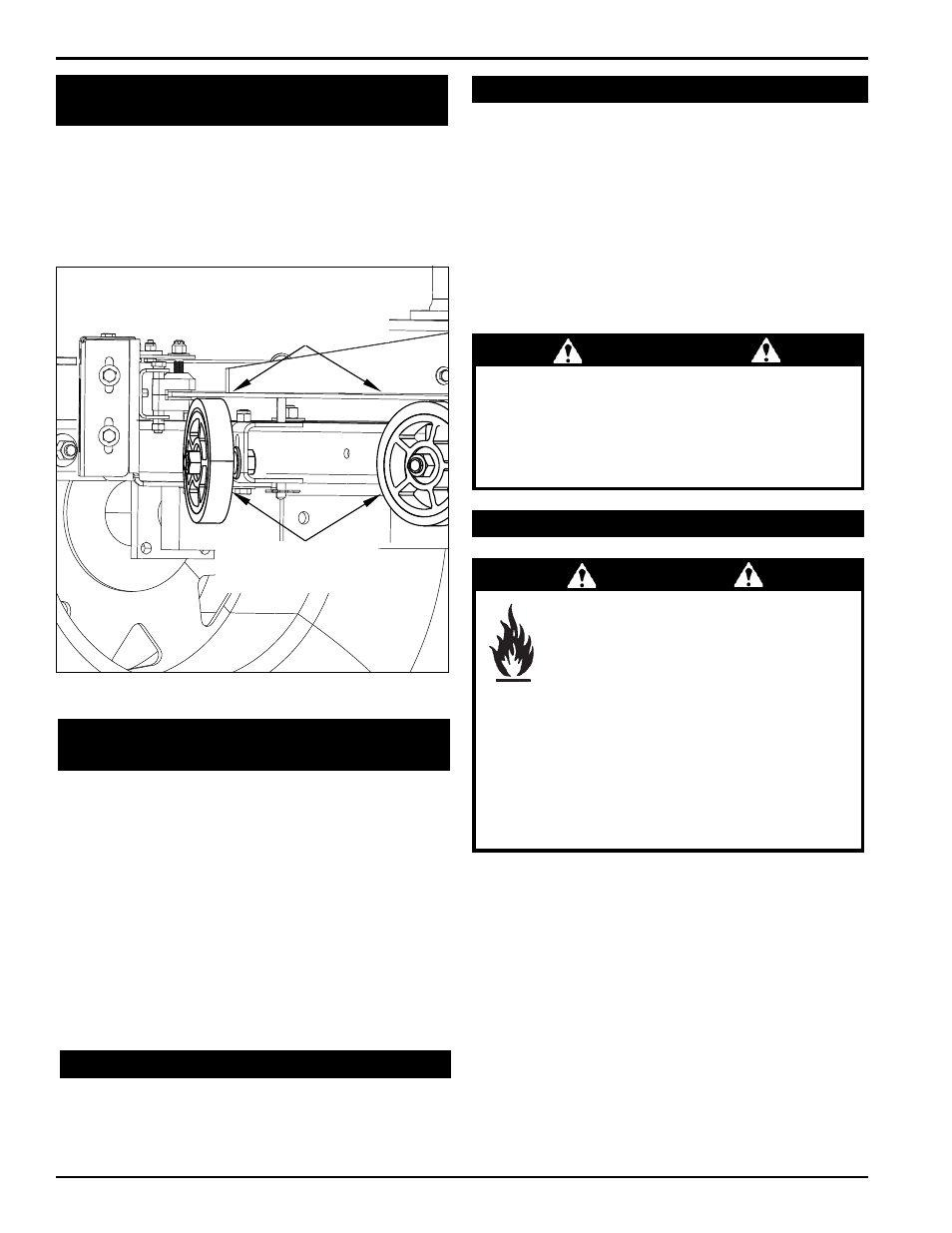

2.7 cONTrOLLO deLLe rUOTe deL
rULLO pOsTerIOre
dopo il montaggio completo della cippatrice, controllare
le ruote del rullo posteriore per accertarsi che tocchino
la base girevole che si trova direttamente al di sopra di
queste. se esiste un intervallo, le ruote non sostengono
adeguatamente la base del rimorchio. Per regolare le
ruote, vedere la sez. 5.16.
RUOTE DEL
RULLO POSTERIORE
BASE
GIREVOLE
Figura 2.5
