6 CIPPATRICE GIREVOLE
sezione
AsseMBLAGGIO
AVVerTeNzA
Montare i pneumatici e i cerchioni sull’asse utilizzando i 1.
dadi ad alette.
Fissare i supporti dei parafanghi al rimorchio utilizzando
2.
tre bulloni esagonali da 13 mm x 8,9 cm, rondelle e
dadi.
Fissare i parafanghi ai relativi supporti utilizzando quattro
3.
bulloni da trasporto da 9 mm x 2,5 cm, rondelle e dadi.
MOdeLLI eUrOpeI:
inserire il cablaggio attraverso il tubo di attacco e fare 1.
scivolare il tubo di attacco nel telaio del rimorchio. Fissare
utilizzando due bulloni da 13 mm x 11,4 cm, rondelle e
dadi (forniti nel kit dell’utente).
Fare scivolare l’accoppiatore dell’attacco sul tubo
2.
dell’attacco dalla parte superiore e fissare utilizzando
bulloni da 13 mm, dadi e rondelle.
inserire il cablaggio attraverso l’anello metallico sul lato
3.
inferiore dell’accoppiatore.
2.3 sTABILIzzATOre pOsTerIOre
Verificare che
lo stabilizzatore
posteriore sia
installato. Per
installare lo
s t a b i l i z z a t o r e
posteriore, fare
scivolare lo
s t a b i l i z z a t o r e
nella mensola
corrispondente sotto
la parte posteriore
del telaio della
cippatrice. regolare
lo stabilizzatore e
fissarlo col perno a
scatto in dotazione.
MOdeLLI NON eUrOpeI:
inserire il cablaggio attraverso il tubo di attacco e fare
scivolare l’attacco nel telaio del rimorchio. Fissare utilizzando
due bulloni da 13 mm x 11,4 cm, rondelle e dadi (forniti nel
kit dell’utente).
2
2.4 cOLLeGAMeNTO deL cANALe
cONVOGLIATOre ALLA cIppATrIce
Montare il canale della cippatrice sull’alloggiamento della
cippatrice utilizzando otto bulloni e controdadi da 9 mm x
2,5 cm. Utilizzare 3 bulloni per ogni lato e due per il fondo
(Figura 2.2).
Per inserire i bulloni superiori, ruotare il rullo di avanzamento
fino a quando le tacche (una su ciascun lato) sul rullo di
avanzamento siano allineate con i fori dei bulloni superiori.
Collegare i tre fili che provengono dal canale convogliatore
verso i connettori che sono posizionati sotto il rullo di
avanzamento.
non azionare l'unità senza il canale convogliatore della
cippatrice correttamente installato. La rotazione delle
lame di taglio può causare gravi lesioni personali.
AVVerTeNzA

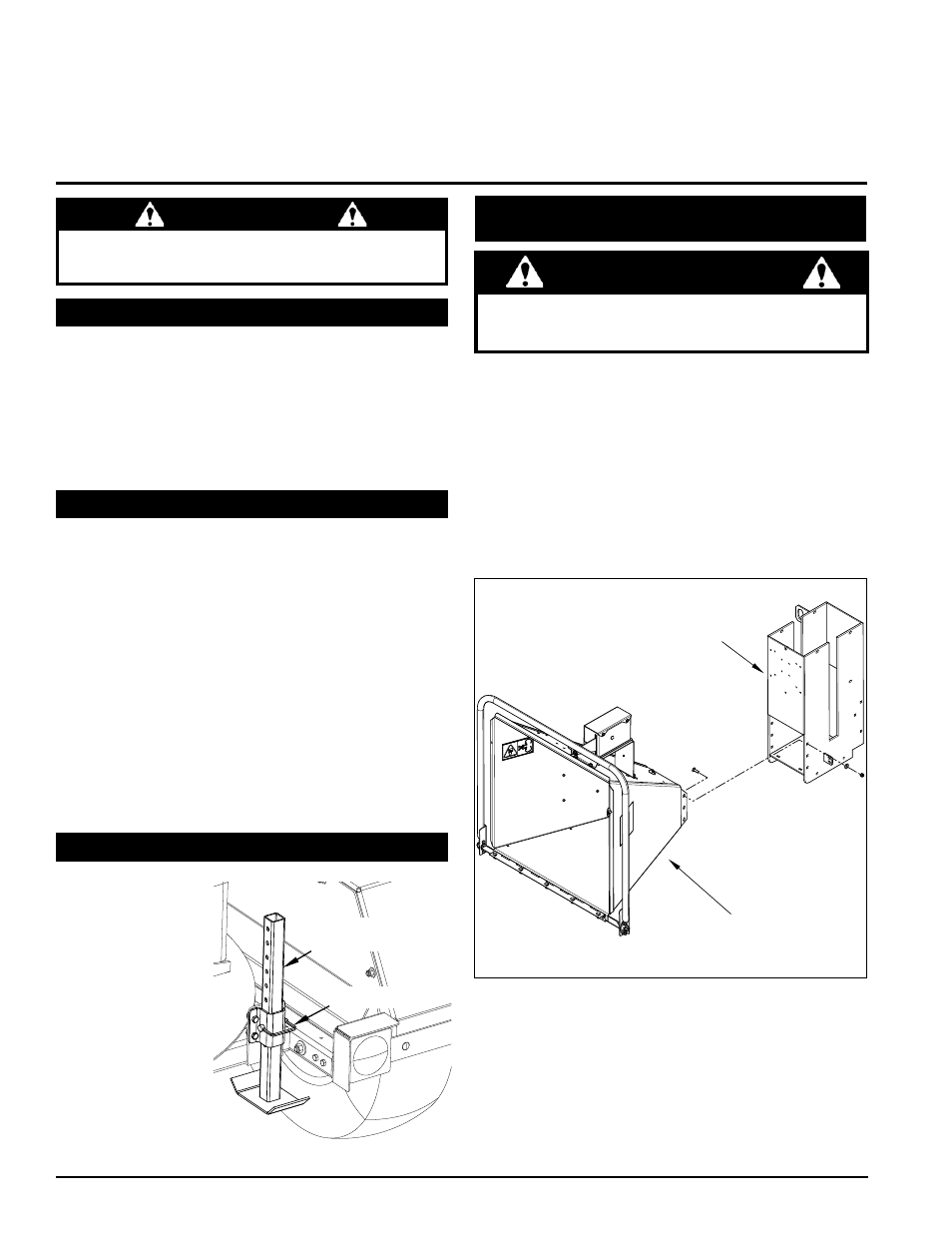

Figura 2.2 - Gruppo del canale convogliatore della cippatrice
se bulloni o dadi cadono nella macchina, assicurarsi di
rimuoverli prima di avviare la macchina.
CANALE CONVOGLIATORE
DELLA CIPPATRICE
AVANZAMENTO
IDRAULICO
2.1 pNeUMATIcI e cerchIONI
2.2 ATTAccO deL rIMOrchIO
Figura 2.1
STABILIZZATORE
POSTERIORE
PERNO A SCATTO
