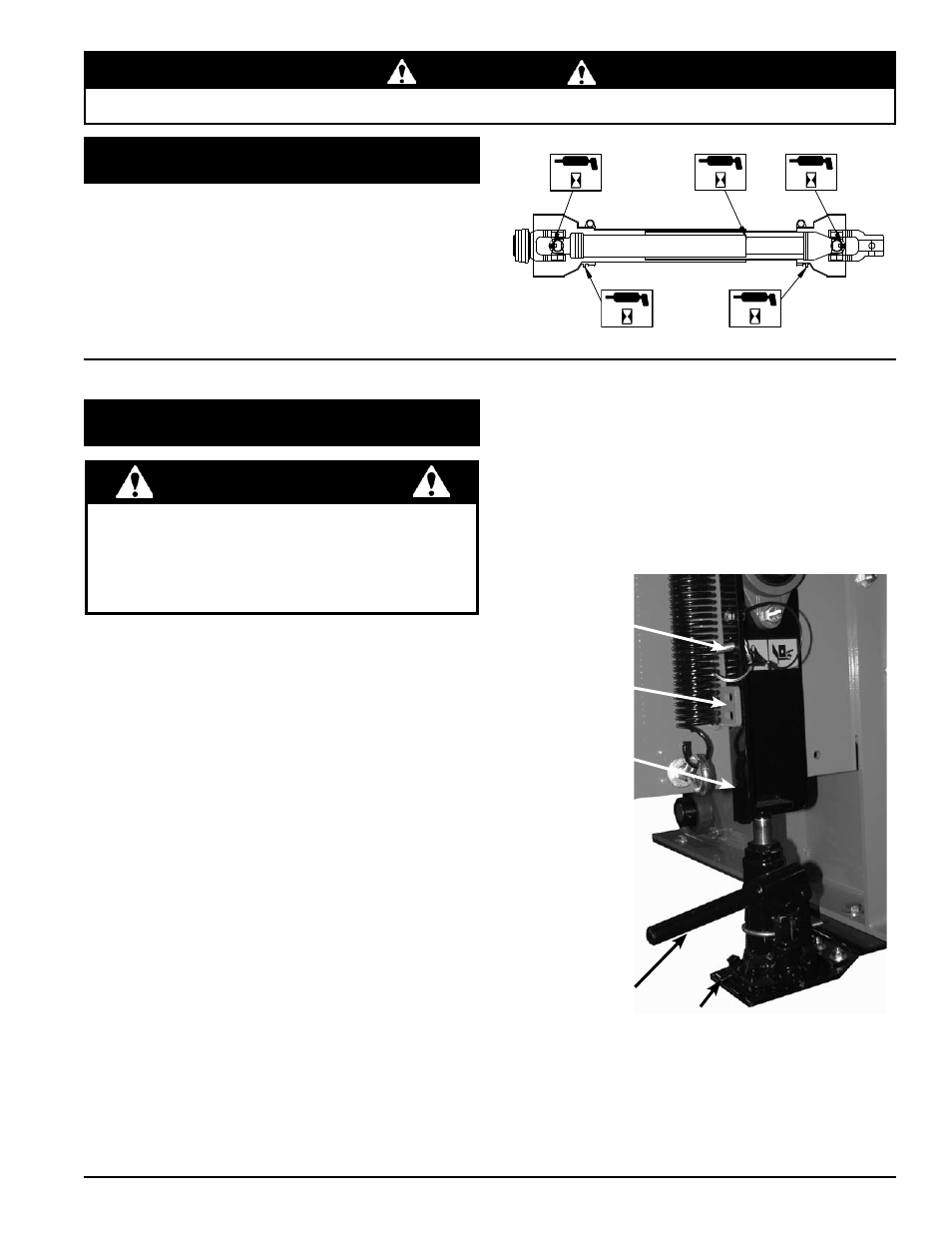

CIPPATRICI PTO 17
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PRIMa DI ISPEZIONaRE La MaCCHINa O EFFETTUaRVI LaVORI DI MaNUTENZIONE, SPEGNERE L’aLIMENTaZIONE, DISaTTIVaRE
L’IDRaULICa E aSSICURaRSI CHE TUTTE LE PaRTI MOBILI SIaNO COMPLETaMENTE FERME.
AvverTeNzA
8 h 8 h 8 h
8 h 8 h
Ogni 8 ore, lubrificare il perno di banco della PTO. 1.
Verificare che l’olio lubrificante passi attraverso tutti
i cuscinetti.
Ogni 8 ore, lubrificare i tubi interni della PTO. Smontare
2.
le parti a telescopio e aggiungere olio lubrificante con
una spazzola.
Ogni 8 ore, lubrificare i cuscinetti di ritenuta dello
3.
schermo della PTO. I nippli d’ingrassaggio sono situati
vicino ai copricuscinetti.
5.7 LubrIFICAzIONe deLLA LINeA dI
TrAsMIssIONe pTO
5.8 LIberAzIONe dI uN rOTOre
OTTurATO
ATTeNzIONe
In caso di intasamento della macchina, spegnere il
motore, scollegare il filo della candela di accensione
e lasciare che la macchina si arresti completamente
prima di eliminare i detriti. Non utilizzare la macchina
senza le protezioni e gli schermi appropriati in
posizione.
L’inserimento di troppo materiale o di materiale di grandi
dimensioni può ostruire la cippatrice. Per pulire un disco
ostruito, procedere nel modo seguente:
Sollevare la maniglia d’innesto e disattivare l’interruttore 1.
del motore. Consentire a tutte le parti mobili di arrestarsi
completamente.
Rimuovere i due bulloni da 3/8” della copertura
2.
dell’accesso al telaio della cippatrice e sollevare la
copertura.
Rimuovere il perno di bloccaggio dalla posizione di
3.
stoccaggio (vedere sotto).
Ruotare in senso orario la valvola di controllo per
4.
innestare la pompa del martinetto.
alzare e abbassare l’impugnatura per sollevare il
5.
rullo di avanzamento finché la posizione del perno di
bloccaggio non si allinea con uno dei fori della staffa
di supporto.
Fissare in posizione inserendo il perno di bloccaggio
6.
attraverso la staffa di supporto e la posizione del perno
di bloccaggio.
Pulire i detriti dal disco della cippatrice. Ruotare con
7.
le mani il disco per verificare che sia libero di ruotare.
Porre attenzione a non toccare le lame della cippatrice
durante l’operazione di pulizia dai detriti.
Rimuovere il perno di bloccaggio e ricollocarlo nella
8.
posizione di stoccaggio. LaSCIaRE IL PERNO DI
BLOCCaGGIO IN QUaLUNQUE aLTRa POSIZIONE
POTREBBE INTERFERIRE CON IL FUNZIONaMENTO
del rullo di AvAnzAmento.
Ruotare in senso antiorario la valvola di controllo per 9.
disinnestare la pompa e abbassare il martinetto.
Chiudere la copertura dell’accesso e riposizionare i
10.
bulloni.
avviare il motore. abbassare la maniglia d’innesto
11.
quando il motore è in funzione per innestare la cinghia
di trasmissione. Ripristinare il funzionamento a 1/4
del regime.
mArtinetto
del rullo di
AvAnzAmento
vAlvolA di
controllo
StAFFA di
Supporto
poSizione
del perno di
BLOCCaGGIO
perno di
BLOCCaGGIO
in poSizione di
StoccAggio
