CIPPATRICI PTO
6
Sezione
2.1 COLLeGAMeNTO deL suppOrTO
per IL CANALe CONvOGLIATOre
sOLO MOdeLLI CON AvANzAMeNTO
IdrAuLICO)
BASE DEL CANALE CONVOGLIATORE
DELLA CIPPATRICE COLLEGATA AL
GRUPPO PRINCIPALE
BULLONE DA
9 mm X 3,8 cm
RONDELLA
DA 9 mm
DADO DA
9 mm

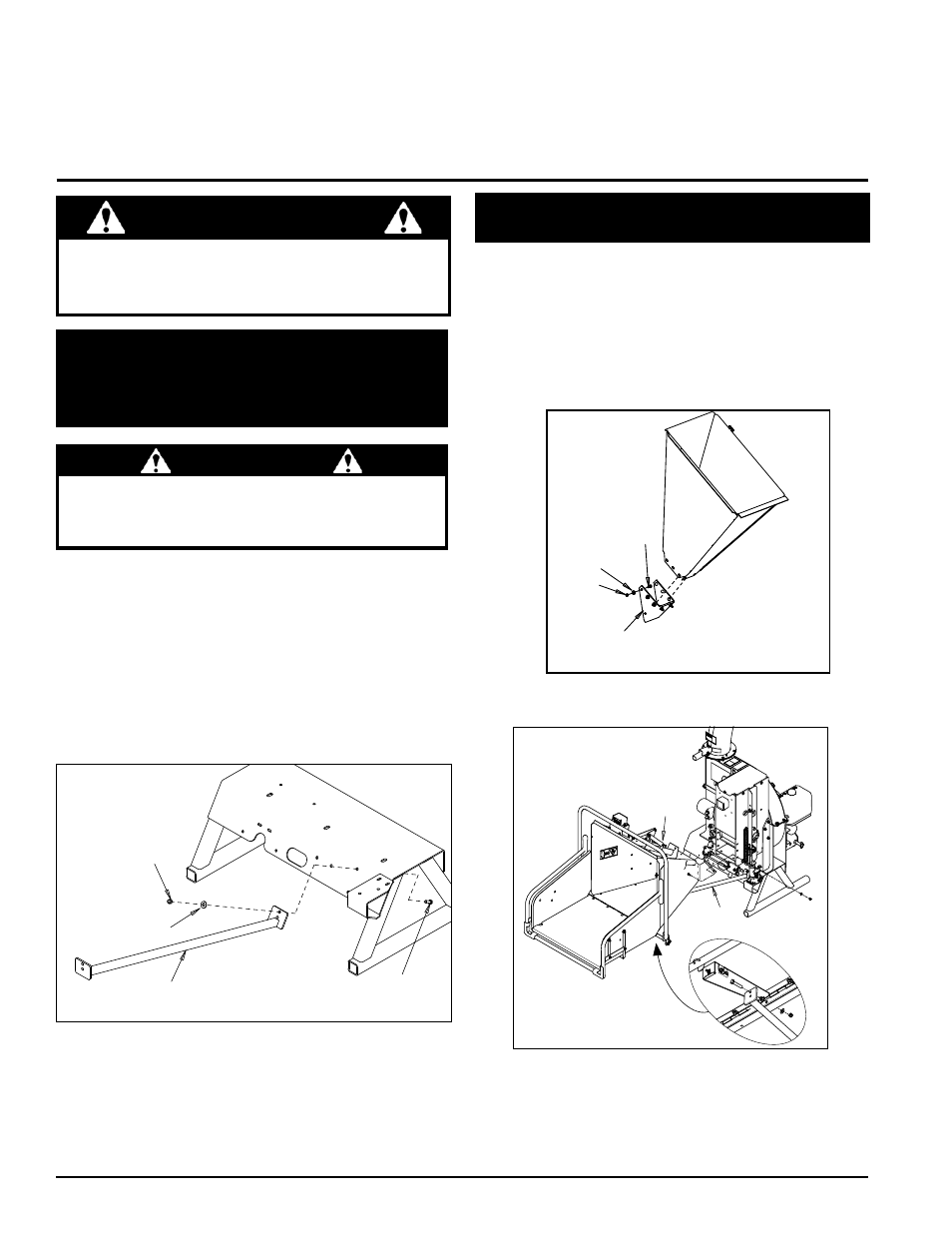

Figura 2,2. Collegamento del canale convogliatore (modelli
con avanzamento per gravità)
AsseMbLAGGIO
AvverTeNzA
Non azionare l'unità senza il canale convogliatore della
cippatrice correttamente installato. La rotazione delle
lame di taglio può causare gravi lesioni personali.
Figura 2.3. Collegamento del canale convogliatore della
cippatrice (modelli con avanzamento idraulico)
Estrarre la cippatrice dalla cassa da imballaggio.
1.
Collocare l’unità su una superficie piana prima di
provare ad assemblarla. Vedere la tabella torsiometrica
riportata nella sezione 8 per informazioni sui valori
minimi di serraggio.
Collegare il supporto del canale convogliatore sul lato
2.
frontale della base della cippatrice mediante bullone,
rondella e dado da 9 mm x 2,5 cm. Fare riferimento
alla Figura 2.1.
DADO DA 9 mm
RONDELLA DA 9 mm
BULLONE DA 9 mm X 2,5 cm
SUPPORTO DEL CANALE
CONVOGLIATORE
Figura 2.1. Posizionamento del supporto del canale convogliatore
Per i modelli con avanzamento per gravità, collegare
il canale convogliatore della cippatrice alla staffa di
montaggio del telaio utilizzando otto bulloni da 9 mm x
2,5 cm e controdadi (vedere Figura 2.2). Utilizzare tre
bulloni per ogni lato e due sul fondo. Per i modelli con
avanzamento idraulico, montare il canale convogliatore
della cippatrice direttamente al rullo di avanzamento come
mostrato nella Figura 2.3.
2
Se bulloni o dadi cadono nella macchina, assicurarsi
di rimuoverli prima di avviare la macchina. Rimuovere
gli oggetti dall’area di taglio, staccando lo schermo di
protezione.
AvverTeNzA
2.2 COLLeGAMeNTO deL CANALe
CONvOGLIATOre ALLA CIppATrICe
CANALE DELLA
CIPPATRICE
SUPPORTO
DEL CANALE
CONVOGLIATORE
DETTAGLI DEL MONTAGGIO
DEL SUPPORTO DEL CANALE
CONVOGLIATORE SUL CANALE
• Per i modelli con avanzamento idraulico, collegare i tre
fili provenienti dal canale convogliatore ai connettori
posizionati sotto il rullo di avanzamento.
