CIPPATRICI PTO 7
IT
ALIANO
ASSEMBLAGGIO
DADO DA 9 mm
BULLONE DA 9 mm X 2,5 cm
VASSOIO DI
ESTENSIONE
DEL CANALE

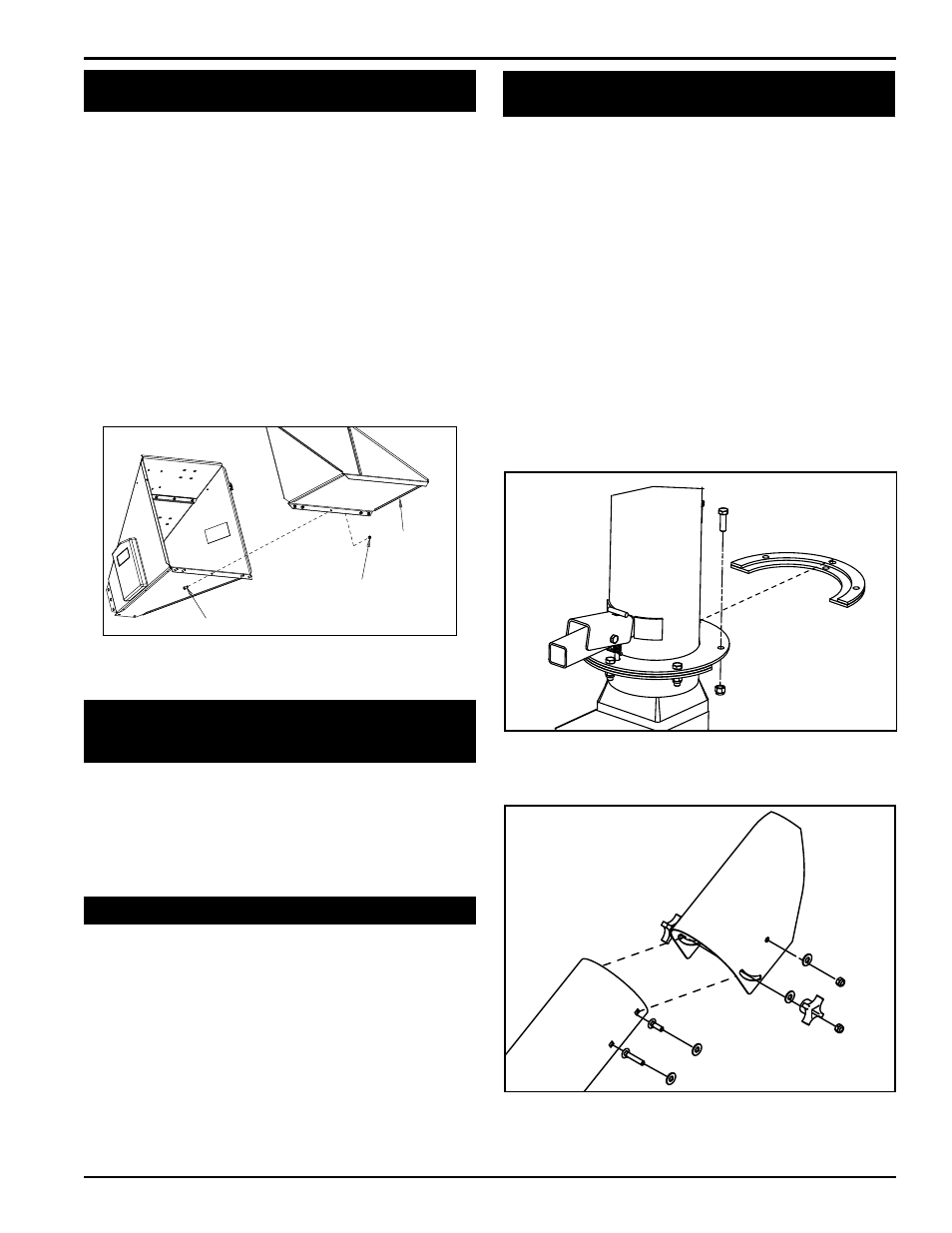

Figura 2,4. Collegamento del vassoio di prolunga
2.3 COLLeGAMeNTO deL vAssOIO dI
prOLuNGA
(Non disponibile su tutti i modelli. Qui è mostrato il modello
CH8540).
Far scorrere il vassoio di prolunga del canale convogliatore 1.
sopra il canale. Assicurarsi di posizionare il bordo
del vassoio di prolunga dietro al bordo del canale
convogliatore. allineare i fori dei bulloni sul vassoio
di prolunga del canale convogliatore con quelli sulla
cerniera.
Inserire i bulloni da trasporto da 9 mm x 2,5 cm (compresi
2.
nel kit dell'utente) attraverso i quattro fori esterni sul
vassoio di prolunga e sulla cerniera. Fissare i bulloni con
rondelle e dadi.
Inserire un bullone da trasporto da 9 mm x 3,8
3.
cm attraverso l'estremità del supporto del canale
convogliatore e il foro centrale del vassoio di prolunga
e della cerniera. Fissare i bulloni con rondelle e dadi.
Fissare con clip a forcella.
2.5 bArrA dI sICurezzA
(Non disponibile su tutti i modelli).
Collegare il cablaggio della barra di sicurezza al 1.
cablaggio libero sul telaio della cippatrice.
2.6 COLLeGAMeNTO deL TubO dI
sCArICO
(Modelli CH8540 e CH9540H)
Far scorrere il tubo sopra la flangia di montaggio 1.
posizionata sul telaio della cippatrice (Figura 2.6). Il
morsetto del tubo di scarico deve scorrere al di sotto
del bordo della flangia. Serrare i bulloni per fissarlo.
Installare la seconda metà del distanziatore e del
2.
morsetto sul tubo di scarico. Ruotare il tubo di 360
gradi e bloccarlo in posizione per mezzo del perno di
bloccaggio al fine di garantirne il corretto montaggio.
Collegare il tappo mediante i bulloni da 9 mm x 5,1 cm
3.
attraverso il foro sul fondo nel tubo di scarico. Inserire
i bulloni all'interno del tubo, quindi inserire tappo,
rondella manopola e dado. Completare l'operazione
di fissaggio del tappo al tubo inserendo bulloni da 9
mm x 2,5 cm nel foro all'estremità del tubo di scarico
(Figura 2.7).
Fig. 2.6. Collegamento del distanziatore e del morsetto al di sotto
della base del tubo
Fig. 2.7. Collegamento del deflettore di scarico
Collegare il cavo rosso proveniente da sotto il serbatoio
del liquido idraulico alla sorgente di alimentazione da 12
volt sul trattore. Collegare il cavo bianco di massa ad una
connessione di terra sul trattore.
2.4 COLLeGAMeNTO deLL’ALIMeNTAzIONe
ALLA sCATOLA dI CONTrOLLO
