CIPPATRICI PTO 8
ASSEMBLAGGIO

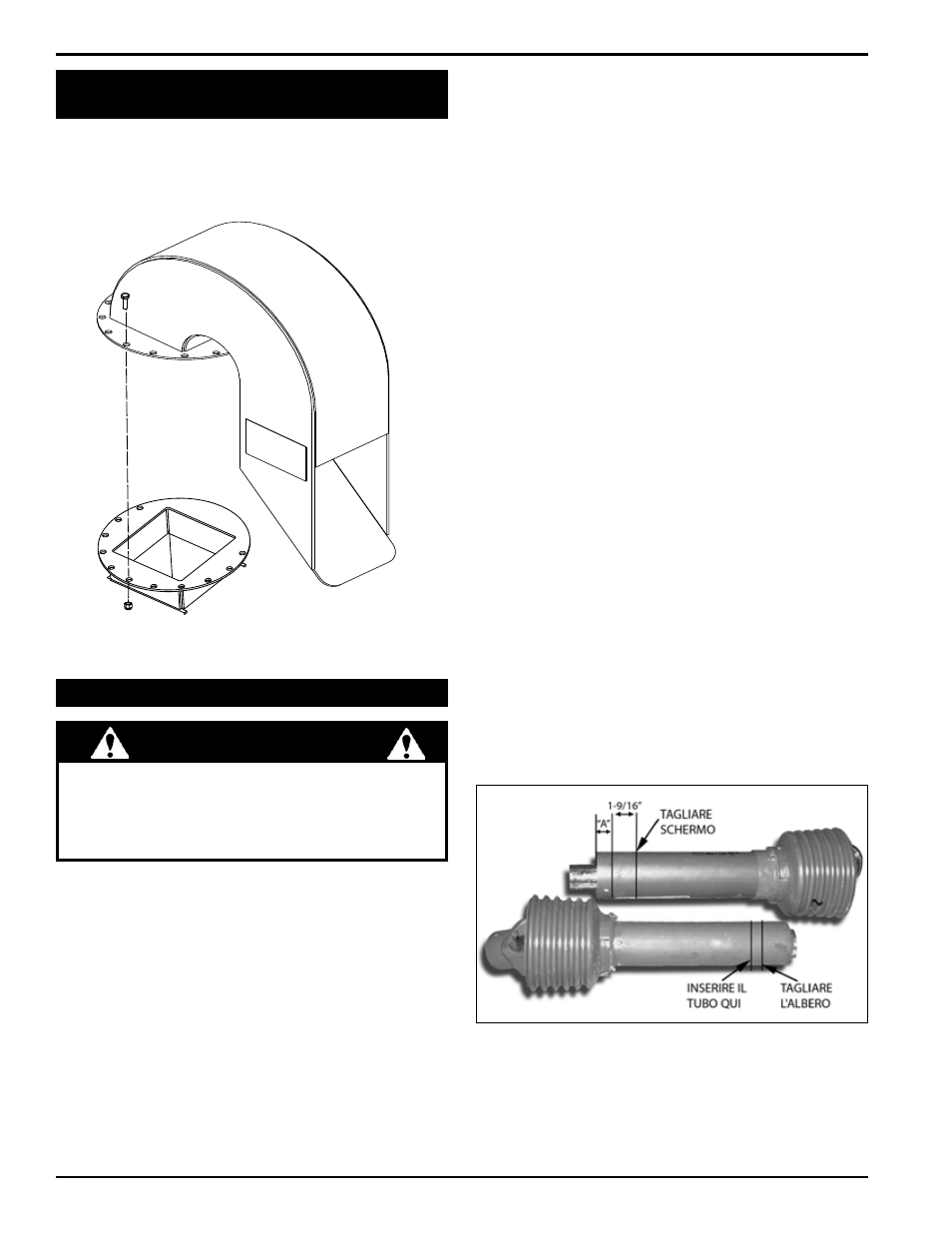

2.8 COLLeGAMeNTO deLL'ALberO pTO
2.7 COLLeGAMeNTO deL TubO dI
sCArICO
(Modello CHF9540H)
Imbullonare il tubo di scarico sulla flangia di montaggio
mediante gli otto bulloni, dadi e rondelle da 9 mm x 2,2
cm forniti. Inserire i bulloni negli altri fori.
Figura 2,8. Collegare il tubo di scarico
2.8.1 CONTrOLLO deLLA LuNGHezzA deLLA
LINeA dI TrAsMIssIONe deLLA pTO
Collegare la cippatrice al trattore mediante un attacco 1.
a tre punti.
Verificare che la linea di trasmissione della PTO fornita
2.
con la macchina sia della lunghezza appropriata per il
trattore. Regolare l’altezza della cippatrice verso l’alto
e verso il basso e misurare la distanza più breve e più
lunga tra l’albero del rotore della cippatrice e la PTO
del trattore.
La linea di trasmissione della PTO ha un’estensione
3.
massima di 62,20 cm (24,49 ”) con una sovrapposizione
di 16,33 cm (6,43”). Se la distanza più lunga è superiore
a 62,20 cm (24,49”), contattare il rivenditore per una
linea di trasmissione più lunga.
La linea di trasmissione della PTO ha una compressione 4.
minima di 45,97 cm (18,1”). Se la distanza più breve è
inferiore a questo valore, tagliarla per adattarla come
indicato nella sezione 2.8.2.
2.8.2 rIduzIONe deLLA LINeA dI TrAsMIssIONe
deLLA pTO
Dividere la linea di trasmissione in due pezzi. Collegare 5.
un’estremità alla PTO del trattore e l’altra all’albero
del rotore della cippatrice. allineare le due metà in
posizione parallela l’una a l’altra.
Misurare la distanza dall’estremità di un tubo
6.
della linea di trasmissione al fondo dello schermo
all’estremità dell’altra dell’altra metà della linea di
trasmissione (dimensione a nella Fig.2.9). Misurare e
contrassegnare il tubo della linea di trasmissione verso
l’interno di 1-9/16” dalla dimensione a.
Tagliare il tubo dello schermo nella posizione
7.
contrassegnata.
Utilizzando il pezzo tagliato del tubo dello schermo
8.
come misura, posizionare il pezzo tagliato contro
l’estremità dell’albero. Contrassegnare e tagliare
l’albero.
Utilizzando il pezzo tagliato del tubo dello schermo
9.
come misura, contrassegnare e tagliare il tubo
sull’altra metà della linea di trasmissione e poi tagliare
l’albero.
Limare entrambe le estremità dell’albero e riposizionare
10.
contemporaneamente le due metà.
2.8.3 COLLeGAMeNTO deLLA LINeA dI
TrAsMIssIONe deLLA pTO
Una volta verificata la corretta lunghezza della linea 11.
di trasmissione del trattore, collegarla all’albero del
rotore della cippatrice utilizzando il perno e le due viti
di arresto presenti nel kit dell’utente.
Collegare l’estremità opposta dell’albero della PTO
12.
al trattore.
IMpOrTANTe
il trattore deve essere dotato di un albero della pTO
standard da 540 giri/min.
Se il trattore è dotato di una frizione della PTO elettrica,
consultare il proprio rivenditore per informazioni sulle
corrette procedure di funzionamento.
Figura 2,9
