CIPPATRICI PTO 14
ASSISTENZA E MANUTENZIONE
PRIMA DI ISPEZIONARE LA MACCHINA O EFFETTUARVI LAVORI DI MANUTENZIONE, SPEGNERE L’ALIMENTAZIONE, DISATTIVARE
L’IDRAULICA E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AvverTeNzA

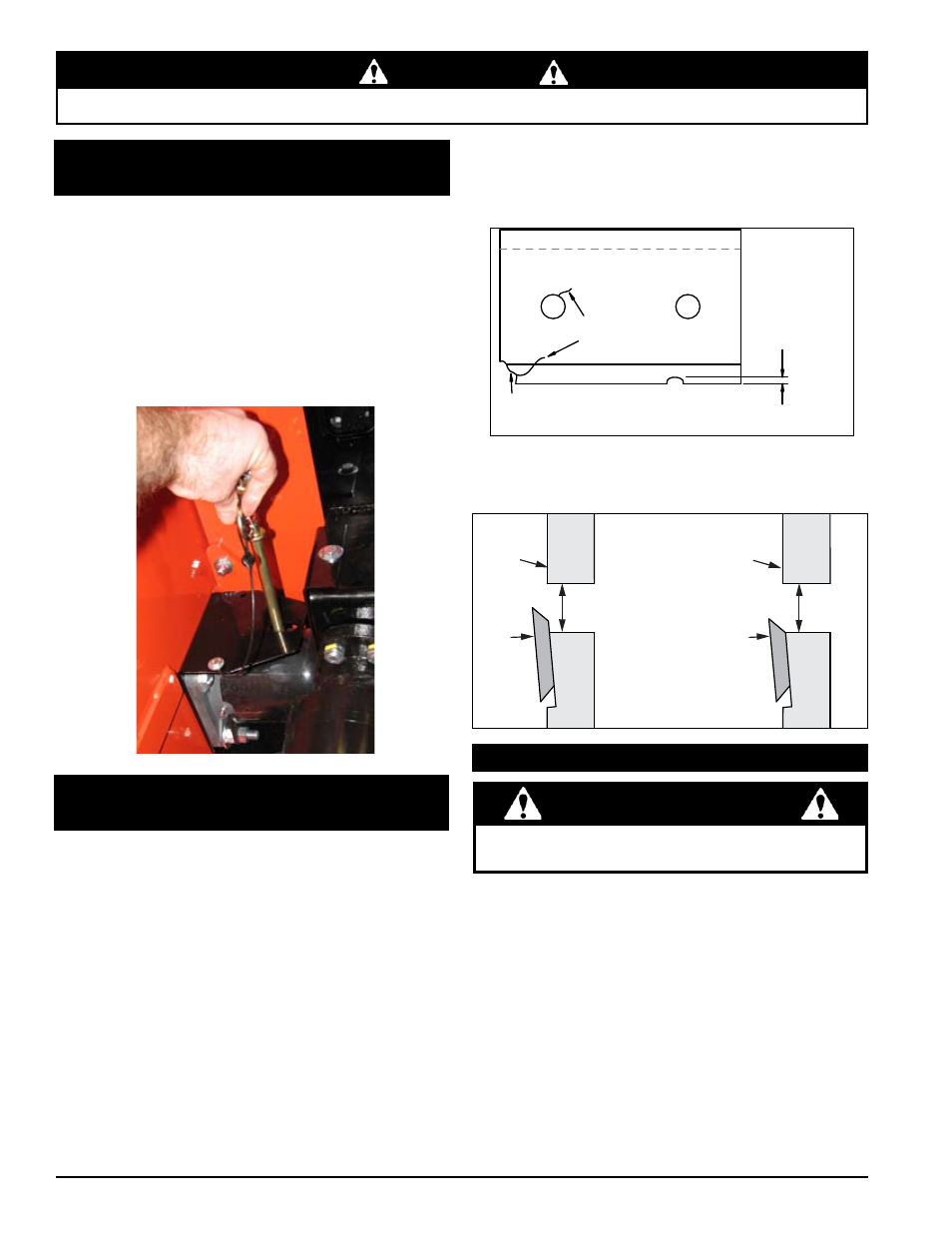

5.2 MANuTeNzIONe deLLe LAMe deLLA
CIppATrICe
Le lame della cippatrice potrebbero smussarsi, rendendo
difficile la cippatura e aggiungendo un ulteriore sforzo
alla macchina. CONTrOLLAre CHe Le LAMe sIANO
AFFILATe OGNI 5-15 Ore dI LAvOrO e ArrOTArLe
se NeCessArIO.
La spia del controller lampeggerà con un codice giallo
ogni 15 ore come promemoria di controllare le lame della
cippatrice. Per ripristinare il controller, vedere la Sez. 7.3.
Le lame devono essere affilate se:
•
La macchina vibra notevolmente quando viene inserito del
materiale nella cippatrice.
• I rami di piccolo diametro non si autoalimentano.
• I trucioli vengono scaricati in modo non uniforme o
presentano code filiformi, soprattutto quando si cippano
rami verdi.
INTACCATURA
SUPERIORE
A 3 MM
INCRINATURA
SUPERIORE
A 3 MM
ANGOLO
ROTTO
Prima di affilare le lame di cippatura, controllare eventuali
danni permanenti. Sostituire la lama se:
•
Ci sono incrinature, angoli rotti o tagli più grandi di 3
mm (vedere sotto).
LAMA
NUOVA
SCANALATURA
DI CIPPATURA
SCANALATURA
DI CIPPATURA
DISCO DELLA
CIPPATRICE
DISCO DELLA
CIPPATRICE
LA LAMA È
TROPPO
CORTA, DEVE
ESSERE
SOSTITUITA
5.1 INsTALLAzIONe deL bLOCCO deL
dIsCO
1. Inclinare la copertura di accesso del rotore per esporre
il disco della cippatrice.
2. Rimuovere il perno dalla posizione di stoccaggio e
inserirlo nel foro sul coperchio dell'albero.
3. Ruotare il disco della cippatrice fino a far scivolare il perno
completamente all'interno del coperchio dell'albero.
4. Terminata la manutenzione, rimuovere il perno e
ricollocarlo nella posizione di stoccaggio.
Rimuovere i due bulloni da 9 mm sulla copertura 1.
dell'accesso al rotore.
Inclinare la copertura aperta per consentire l'accesso
2.
al rotore. Ruotare il rotore in modo che i bulloni
di serraggio delle lame siano maggiormente
accessibili.
Bloccare il rotore in posizione spingendo un punzone
3.
attraverso la staffa montata nella parte superiore
dell'albero del rotore, quindi attraverso un foro
nell'albero stesso (vedere sotto).
Rimuovere i due bulloni che sostengono la lama sul
4.
disco. È possibile riutilizzare gli attrezzi. Ripetere
l’operazione per la lama restante.
Le lame hanno due fili ed è possibile capovolgerle
5.
una volta prima di affilarle.
5.3 rIMOzIONe deLLe LAMe
Le lame di frantumazione sono taglienti! Prestare
attenzione lavorando sulla macchina per evitare lesioni.
ATTeNzIONe
• La base del bordo di taglio è consumata o deve
essere riaffilata in modo che non superi più l’incavo
della cippatrice (vedere sotto).
