CIPPATRICI PTO 7
IT
ALIANO
ASSEMBLAGGIO
2.4 bArrA dI sICurezzA
(Non disponibile su tutti i modelli).
Collegare il cablaggio della barra di sicurezza al 1.
cablaggio libero sul telaio della cippatrice.
2.5 COLLeGAMeNTO deL TubO dI
sCArICO
(Modelli CH8540 e CH9540H)
Far scorrere il tubo sopra la flangia di montaggio 1.
posizionata sul telaio della cippatrice (Figura 2.5). Il
morsetto del tubo di scarico deve scorrere al di sotto
del bordo della flangia. Serrare i bulloni per fissarlo.
Installare la seconda metà del distanziatore e del
2.
morsetto sul tubo di scarico. Ruotare il tubo di 360
gradi e bloccarlo in posizione per mezzo del perno di
bloccaggio al fine di garantirne il corretto montaggio.
Collegare il tappo mediante i bulloni da 9 mm x 5,1 cm
3.
attraverso il foro sul fondo nel tubo di scarico. Inserire
i bulloni all'interno del tubo, quindi inserire tappo,
rondella manopola e dado. Completare l'operazione
di fissaggio del tappo al tubo inserendo bulloni da 9
mm x 2,5 cm nel foro all'estremità del tubo di scarico
(Figura 2.6).

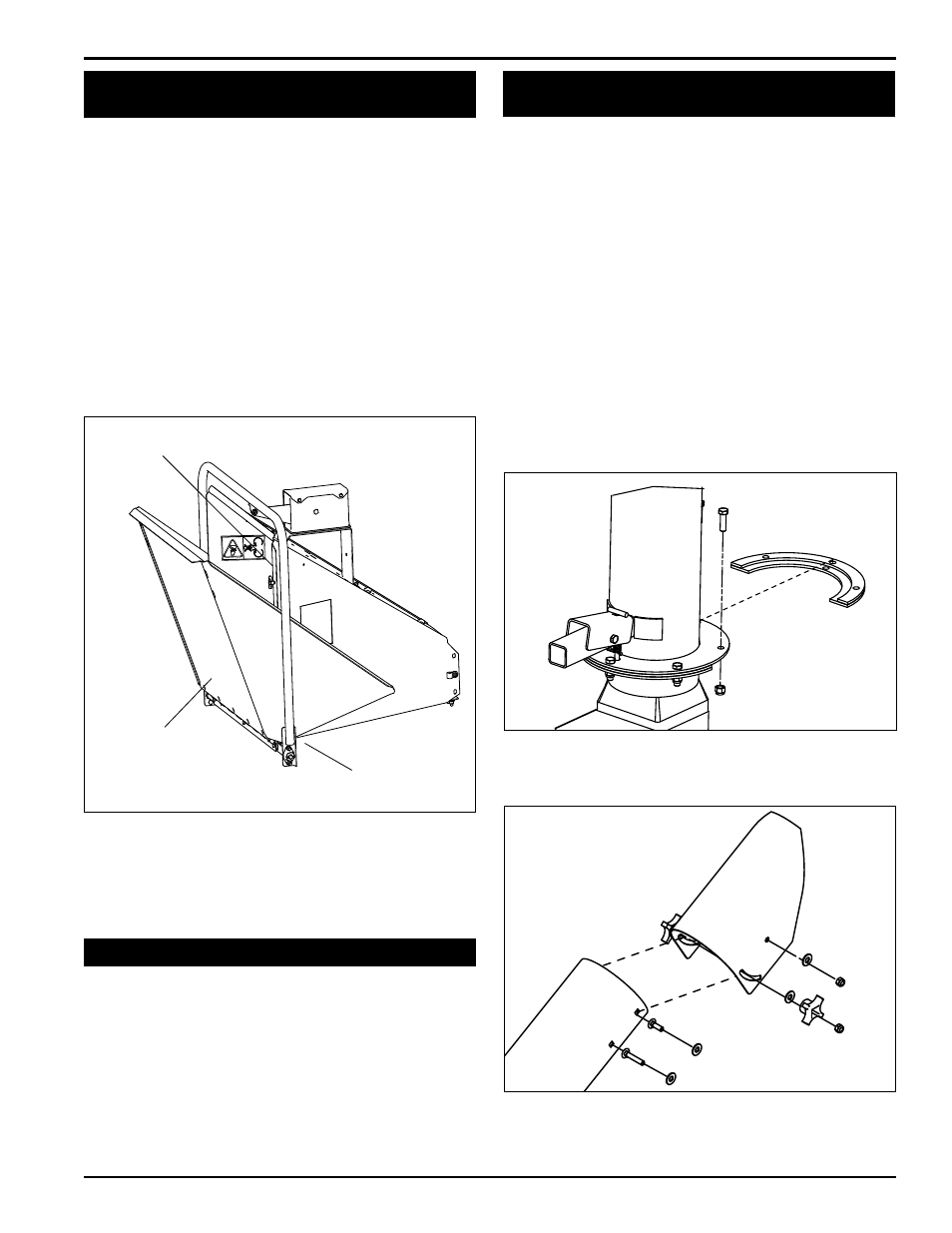

Fig. 2.5. Collegamento del distanziatore e del morsetto al di sotto
della base del tubo
Fig. 2.6. Collegamento del deflettore di scarico
2.3 COLLeGAMeNTO deL vAssOIO dI
prOLuNGA
Inclinare il vassoio di prolunga verso l'alto, con il fondo 1.
verso l'esterno (Figura 2.3) Fare scorrere i bordi del
vassoio di prolunga tra la cerniera di prolunga e i bordi
del canale convogliatore.
Inclinare verso il basso il vassoio di prolunga fino ad
2.
appoggiarlo sul canale convogliatore in modo tale che i
bordi del primo tocchino la parte posteriore dei bordi del
secondo.
Inserire cinque bulloni da trasporto da 9 mm x 2,5 cm
3.
(compresi nel kit dell'utente) attraverso il vassoio di
prolunga e il canale. Fissare i bulloni dal basso con
rondelle e dadi autobloccanti.
Attaccare la saldatura del supporto del canale convogliatore
4.
al foro centrale del canale stesso usando il bullone già
inserito
BORDO DEL
VASSOIO DI
PROLUNGA CERNIERA
DI PROLUNGA
BORDO DEL CANALE
CONVOGLIATORE DELLA CIPPATRICE
Figura 2.4 Collegamento del vassoio di prolunga
