CIPPATRICI PTO 19
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PRIMA DI ISPEZIONARE LA MACCHINA O EFFETTUARVI LAVORI DI MANUTENZIONE, SPEGNERE L’ALIMENTAZIONE, DISATTIVARE
L’IDRAULICA E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
8 h 8 h 8 h
8 h 8 h

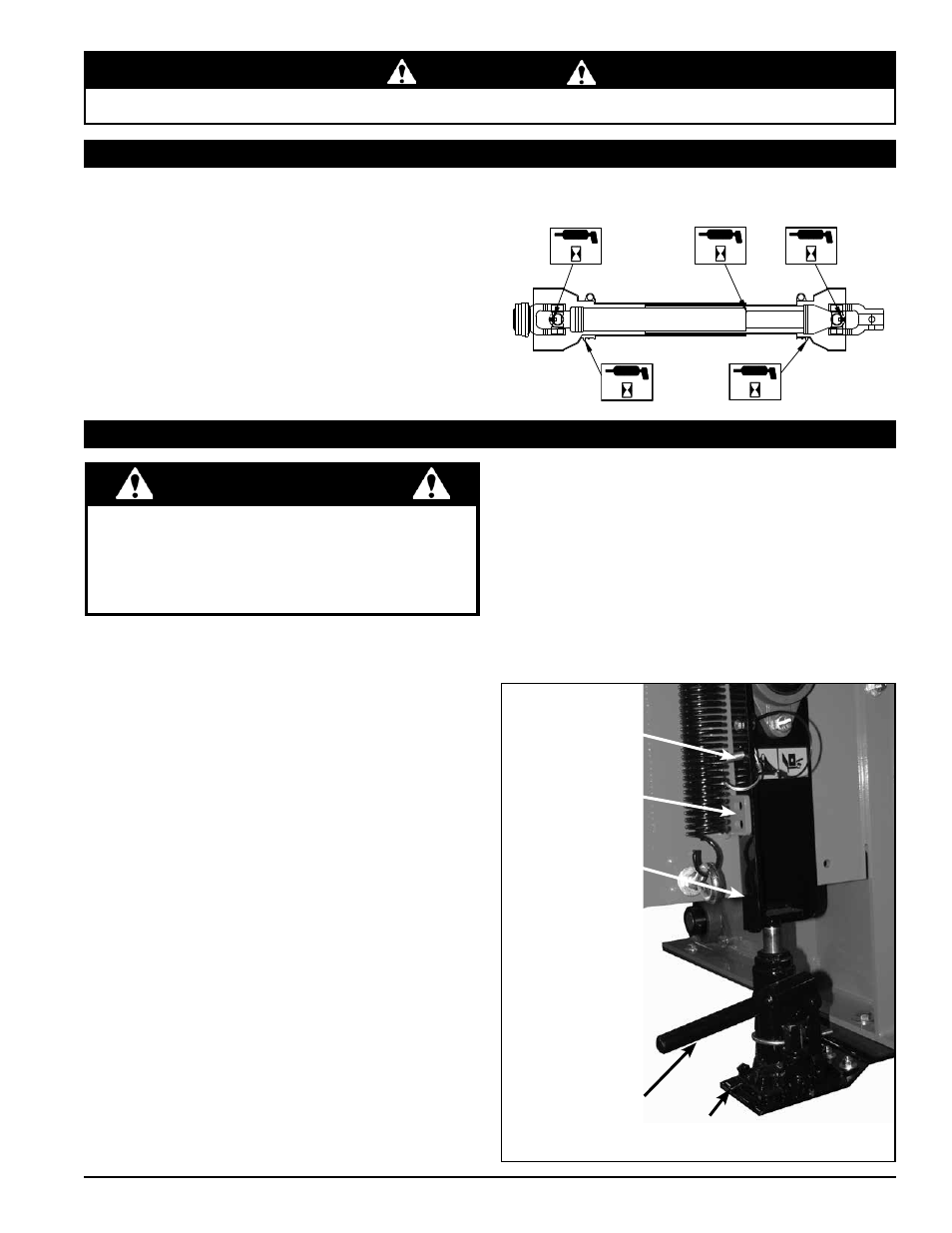

5.7 luBRIFICaZIOne Della lInea DI tRaSMISSIOne PtO
5.8 lIBeRaZIOne DI un ROtORe OttuRatO
attenZIOne
In caso di intasamento della macchina, spegnere il
motore, scollegare il filo della candela di accensione e
lasciare che la macchina si arresti completamente prima
di eliminare i detriti. Non utilizzare la macchina senza le
protezioni e gli schermi appropriati in posizione.
L’inserimento di troppo materiale o di materiale di grandi
dimensioni può ostruire la cippatrice. Per pulire un disco
ostruito, procedere nel modo seguente:
1. Sollevare la maniglia d’innesto e disattivare l’interruttore
del motore. Consentire a tutte le parti mobili di arrestarsi
completamente.
2. Rimuovere i due bulloni da 3/8” della copertura
dell’accesso al telaio della cippatrice e sollevare la
copertura.
3. Rimuovere il perno di bloccaggio dalla posizione di
stoccaggio (vedere sotto).
4. Ruotare in senso orario la valvola di controllo per
innestare la pompa del martinetto.
5. Alzare e abbassare l’impugnatura per sollevare il
rullo di avanzamento finché la posizione del perno di
bloccaggio non si allinea con uno dei fori della staffa
di supporto.
6. Fissare in posizione inserendo il perno di bloccaggio
attraverso la staffa di supporto e la posizione del perno
di bloccaggio.
7. Pulire i detriti dal disco della cippatrice. Ruotare con
le mani il disco per verificare che sia libero di ruotare.
Porre attenzione a non toccare le lame della cippatrice
durante l’operazione di pulizia dai detriti.
8. Rimuovere il perno di bloccaggio e ricollocarlo nella
posizione di stoccaggio. LASCIARE IL PERNO DI
BLOCCAGGIO IN QUALUNQUE ALTRA POSIZIONE
POTREBBE INTERFERIRE CON IL FUNZIONAMENTO
del rullo di AvAnzAmento.
9. Ruotare in senso antiorario la valvola di controllo per
disinnestare la pompa e abbassare il martinetto.
10. Chiudere la copertura dell’accesso e riposizionare i
bulloni.
11. Avviare il motore. Abbassare la maniglia d’innesto
quando il motore è in funzione per innestare la cinghia
di trasmissione. Ripristinare il funzionamento a 1/4
del regime.
mArtinetto
del rullo di
AvAnzAmento
vAlvolA di
controllo
StAFFA di
Supporto
poSizione
del perno di
BLOCCAGGIO
perno di
BLOCCAGGIO
in poSizione di
StoccAggio
1. Ogni 8 ore, lubrificare il perno di banco della PTO.
Verificare che il grasso passi attraverso tutti i quattro
cuscinetti.
2. Ogni 8 ore, lubrificare i tubi interni della PTO. Le parti
a telescopio devono essere lubrificate per funzionare
correttamente. Le parti a telescopio senza raccordi
vanno staccate e il grasso va aggiunto manualmente
con una spazzola.
3. Ogni 8 ore, lubrificare il cuscinetto di ritenuta dello
schermo della PTO. I nippli sagomati sulla protezione
in prossimità di ciascun cuscinetto di protezione sono
previsti come raccordi di ingrassaggio e vanno lubrificati
ogni 8 ore di funzionamento.
