CIPPATRICI PTO 8
ASSEMBLAGGIO
2.5 FISSaGGIO Del tuBO DI SCaRICO -
MODellO CHF9540H
2.4 FISSaGGIO Del tuBO DI SCaRICO -
MODellI CH8540 e CH9540H
Bullonare il tubo di scarico alla flangia di fissaggio con
otto viti da 3/8 x 7/8, dadi e rondelle, inserendole un foro
sì e uno no.

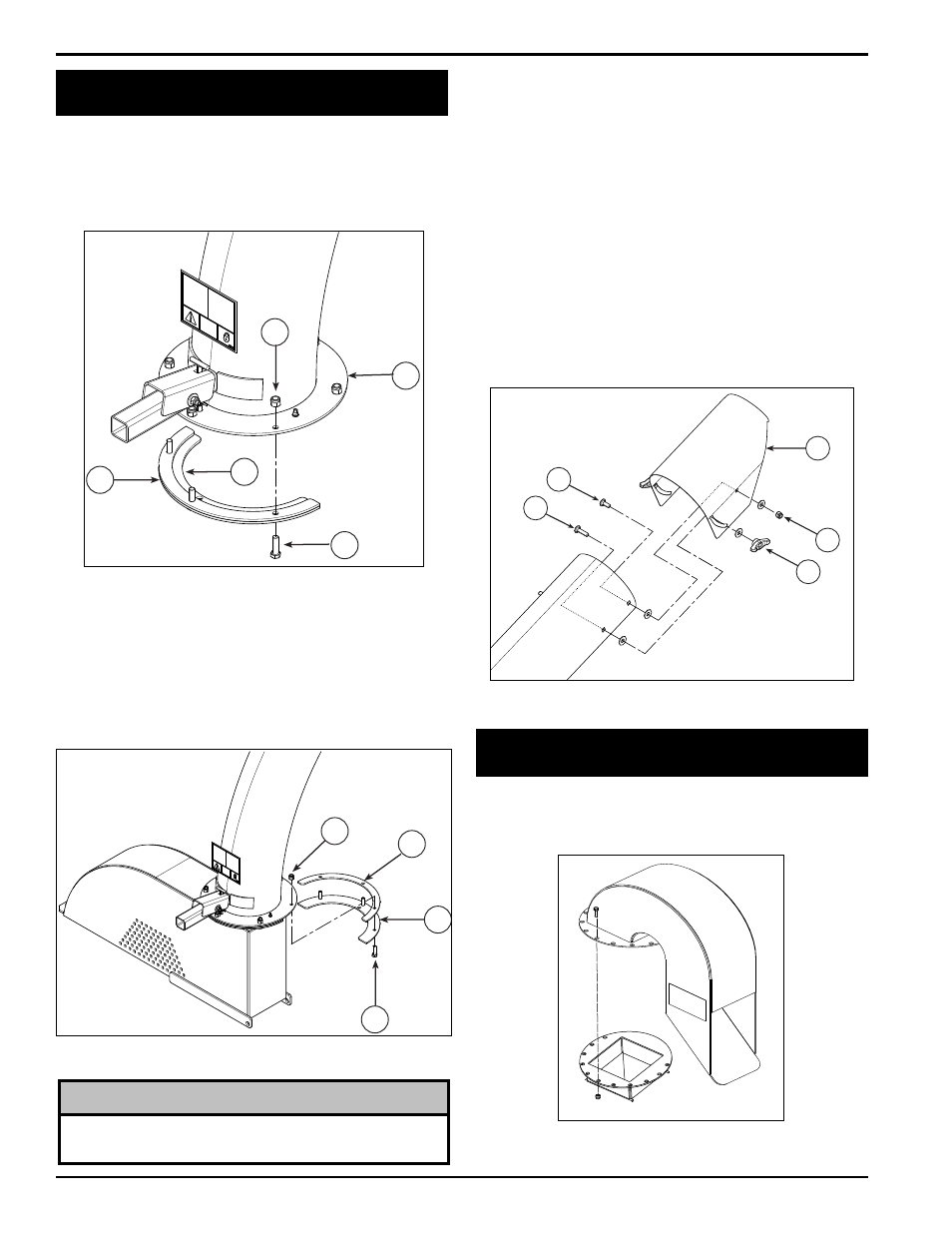

Figura 2.7 - Gruppo del tubo di scarico
Figura 2.9 - Ddeflettore tappo
Figura 2.10 - Ddeflettore tappo
Figura 2.8 - Gruppo del tubo di scarico
Tenere i dadi quanto più serrati possibile, consentendo
nel contempo al tubo di scarico di ruotare liberamente.
nOta
1. Fissare una fascetta (1) e un anello distanziatore (2)
alla base del tubo di scarico (3) mediante tre bulloni 3/8
x 1-1/4 di pollice (4) e dadi autobloccanti (5). Serrare
lasciando uno spazio di 1/16 di pollice per facilitare il
fissaggio alla flangia. Vedi Figura 2.7.
1
2
3
4
5
6
7
9
8
10
1
2
4
5
2. Fare scorrere il tubo sulla flangia di fissaggio situata sul
telaio della cippatrice. La fascetta (1) del tubo di scarico
deve scorrere sotto il labbro della flangia. Serrare i
bulloni e i dadi per fissarla.
3. Fissare la seconda metà dell’anello distanziatore (2) e
della fascetta (1) al tubo di scarico mediante 3/8 x 1-1/4
di pollice (4) e dadi autobloccanti (5).
4. Lubrificare il canale applicando del grasso
all’ingrassatore alla base del canale stesso. Fare
ruotare il canale e applicare il grasso finché il canale
non ruota liberamente.
5. Girare il tubo di 360 gradi e bloccarlo con la
spina di sicurezza per accertarsi che sia fissato
correttamente.
6. Fissare il deflettore (6) al tubo di scarico. Collegare
il deflettore con due bulloni da 3/8 X 1-1/2 di pollice
(7) inseriti nel foro inferiore del tubo di scarico,
introducendoli attraverso l’interno del tubo, la rondella,
il deflettore, la rondella e infine il pomello (8).
7. Terminare di bullonare il deflettore al tubo con due
bulloni da 3/8 x 1 pollice (9) inseriti nel foro terminale
del tubo di scarico e fissare con rondelle e dadi
autobloccanti da 3/8 di pollice (10).
