CIPPATRICI PTO 10
Sezione
1. tubo di scarico: I materiali frammentati usciranno
attraverso questo tubo. È regolabile a 360 gradi. Il tubo
di scarico per il modello a scaglia fine non è regolabile.
È progettato per spargere i materiali sul terreno.
2. Supporto del manuale: consente di riporre in modo
adeguato il manuale dell'utente e il manuale delle parti.
3. Canale convogliatore della cippatrice: inserire i materiali
all'interno del canale convogliatore della cippatrice.
4. Barra di sicurezza: (Non disponibile su tutti i modelli).
Spingere la barra di sicurezza per arrestare il rullo di
avanzamento in caso di emergenza.
5. Pulsante di ripristino/comando prioritario: (Non
disponibile su tutti i modelli). Una volta attivata la
barra di sicurezza, la luce rossa si accenderà e il rullo
di avanzamento si arresterà. Premere il tasto per
resettare/annullare per recuperare l’alimentazione in
avanti. Dopo l'avvio, la spia della barra di sicurezza
sarà accesa e sarà necessario ripristinarla prima di
azionare il rullo di avanzamento.
6. Martinetto di sollevamento del rullo di avanzamento:
Utilizzare il martinetto per sollevare il rullo di avanzamento
FunZIOnI e COManDI
per eseguire lavori d'ispezione o manutenzione sulla
macchina. Fissare il rullo di avanzamento in posizione
sollevata mediante il perno a scatto.
7. Serbatoio del fluido idraulico: Verificare il livello del
fluido ogni volta che la macchina viene utilizzata.
8. Collegamento a tre punti: Consente di collegare la
cippatrice all'attacco a tre punti del trattore.
9. Spia del controller: Quando la spia lampeggia in
verde, aumentare i giri/min. Il rullo di avanzamento può
essere spostato in avanti quando la spia del controller è
costantemente verde. Vedere la Sezione 6 per maggiori
informazioni.
10. Blocco e perno del disco: utilizzare il blocco per
bloccare il disco della cippatrice in posizione durante
gli interventi di manutenzione. Vedere Sezione 5.2.
11. Barra di controllo del rullo di avanzamento:
Spostare la barra di controllo del rullo di avanzamento
per cominciare a inserire materiali nella cippatrice.
12. Controllo della velocità del rullo di avanzamento:
ruotare in senso orario per aumentare la velocità del rullo
di avanzamento e in senso antiorario per diminuirla.
3

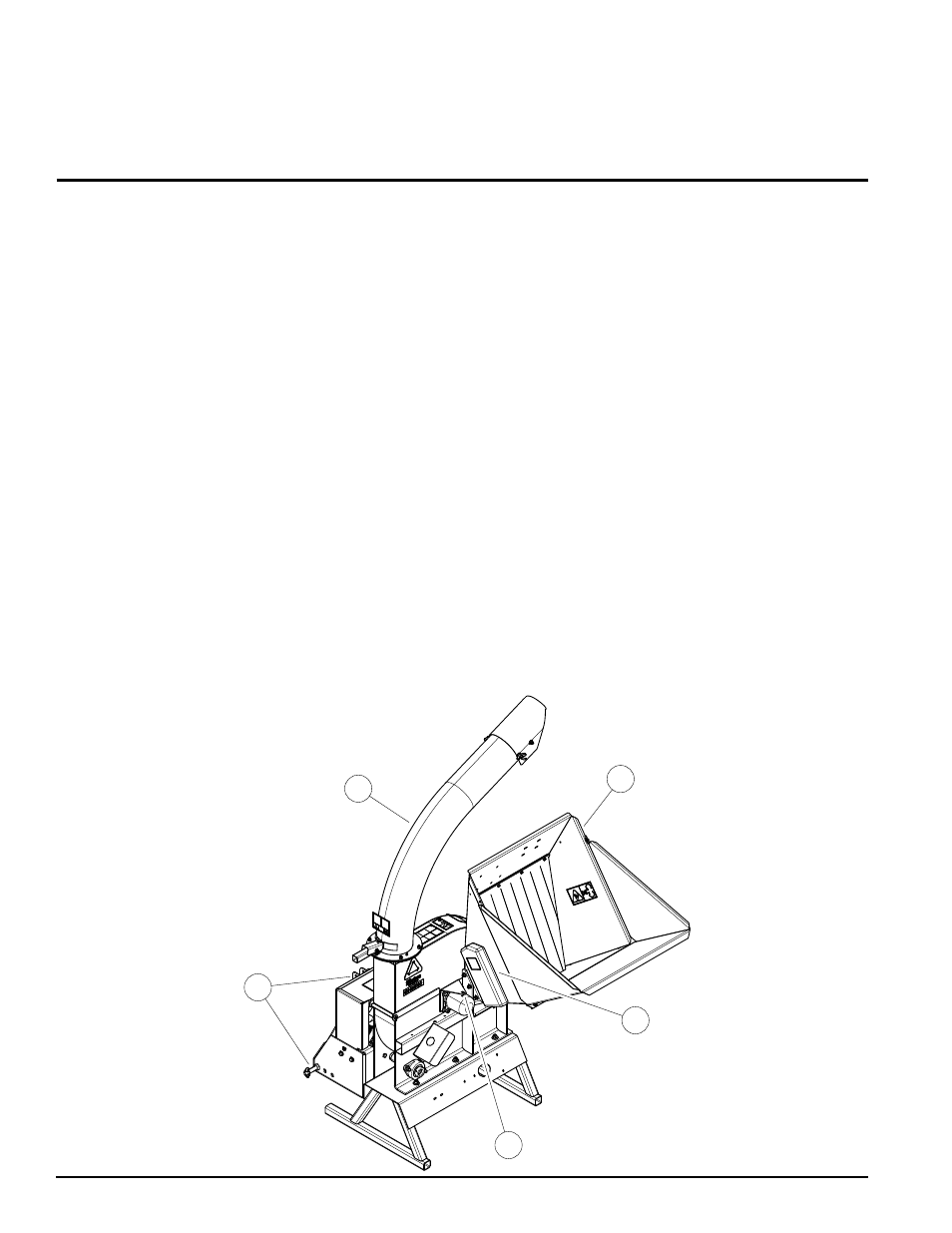

La comprensione del funzionamento della macchina consentirà di ottenere i migliori risultati quando si utilizza la
macchina. Le seguenti descrizioni definiscono le funzioni e i controlli della macchina.
1
2
3
8
10
CH8540
