Funzionamento
EL6900 45
4.4 Diagnostica
4.4.1 LED di diagnostica

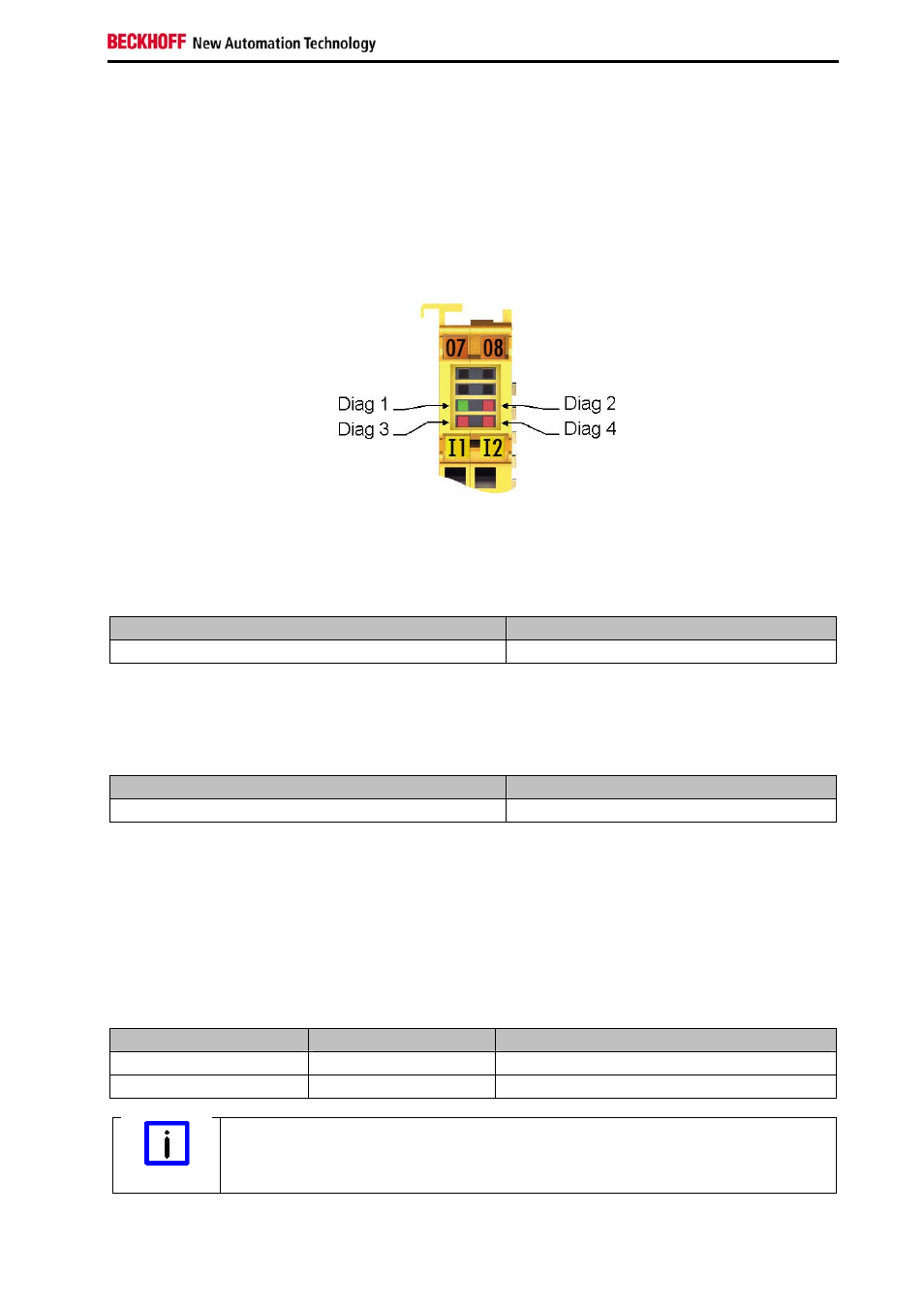

I LED da Diag 1 a Diag 4 segnalano le informazioni di diagnostica su EL6900.
4.4.1.1 LED Diag 1 (verde)
Al momento il LED Diag 1 rimane sempre acceso non appena un progetto viene caricato sul terminale.
Indicazione Significato
acceso Un progetto è salvato sul terminale.
4.4.1.2 LED Diag 2 (rosso)
Il LED Diag 2 mostra errori di funzionamento interni (in preparazione).
Indicazione Significato
in preparazione
4.4.1.3 LED Diag 3 (rosso)
Il LED Diag 3 indica più dettagliatamente il significato del LED Diag 4 (vedere in basso).
4.4.1.4 LED Diag 4 (rosso), se LED Diag 3 (rosso) è acceso
Se il LED Diag 3 è acceso, il LED Diag 4 indica errori interni del terminale.
LED Diag 3 LED Diag 4 Causa dell'errore
acceso intermittente µC1
acceso off µC2
Spedire il terminale al centro di assistenza
Nota
Questi errori comportano l'arresto del terminale (global fault). Il terminale deve essere
controllato da Beckhoff Automation GmbH.
