Descrizione del sistema
8 EL6900

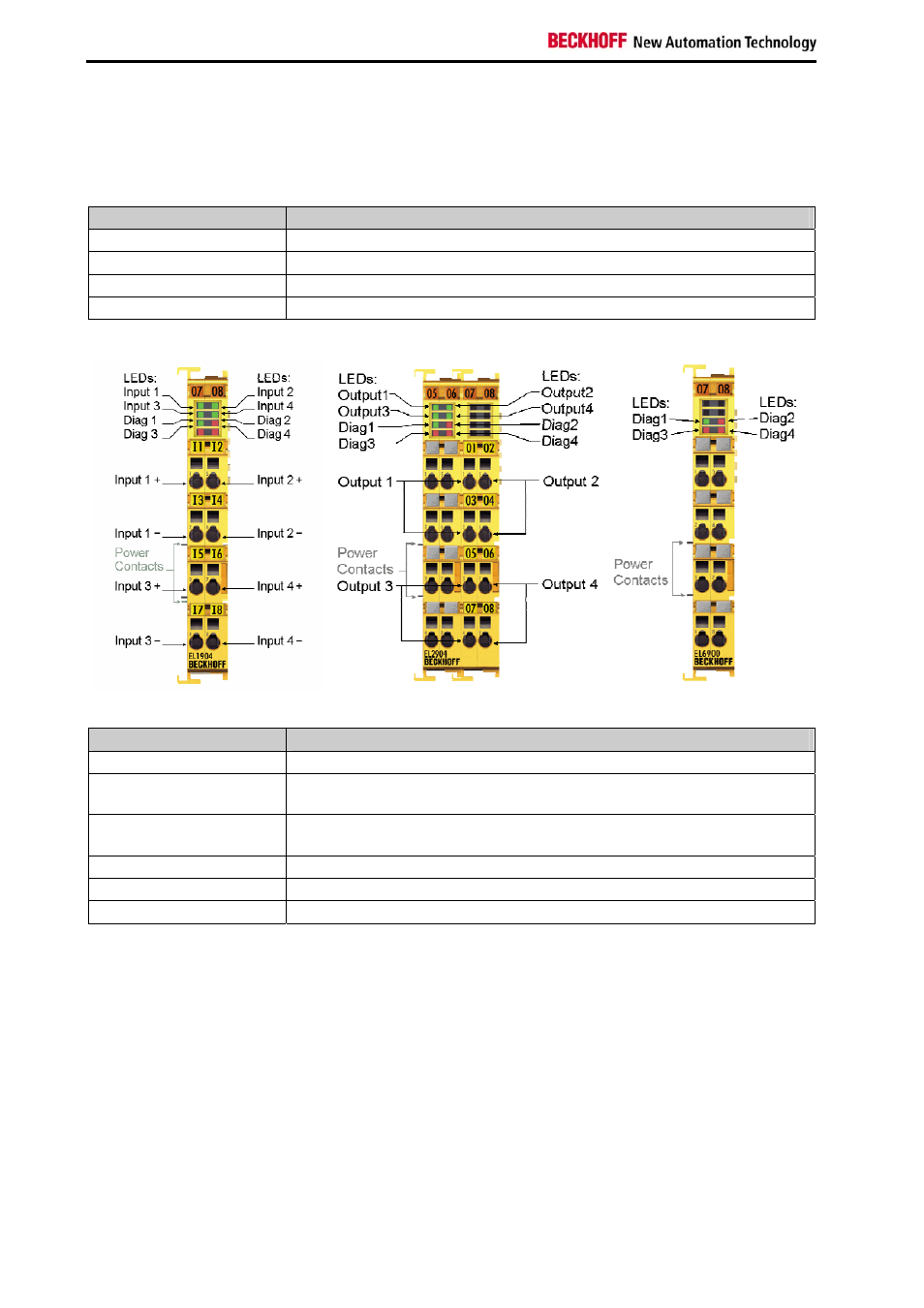

2.1.2 Bus Terminals
Dati meccanici
Dati meccanici Bus Terminal
Materiale Policarbonato, poliammide (PA6.6).
Dimensioni (L x A x P) 12 mm x 100 mm x 68 mm o 24 mm x 100 mm x 68 mm
Montaggio Su guida di montaggio da 35 mm (EN50022) con dispositivo di bloccaggio
Sistema di innesto Doppio collegamento a contatti
Sistema di collegamento
Sistema di collegamento Bus Terminal
Cablaggio
Sistema di bloccaggio a molla (Cage Clamp © )
Sezione trasversale per la
connessione 0,08 mm² ... 2,5 mm² , cavetto, filo massiccio
Collegamento Bus di
campo E-Bus
Contatti di potenza fino a 3 contatti a molla/a lama
Carico elettrico 10 A
Tensione nominale In funzione del tipo di terminali
2.1.3 E-Bus
L’E-Bus è il mezzo fisico di trasmissione dei dati all’interno di una serie di terminali. L’E-Bus è collegato a
tutti i terminali, partendo dall'accoppiatore Bus, tramite sei contatti sulle pareti laterali dei terminali.
2.1.4 Contatti di potenza
La tensione di esercizio viene trasmessa ai terminali successivi tramite tre contatti di potenza. L'impiego
di terminali di alimentazione consente la creazione di gruppi di potenziale isolati sulla morsettiera. I
terminali di alimentazione non hanno alcun ruolo di comando e possono essere inseriti in qualsiasi punto
della morsettiera.
