4.1.3.3 Montaggio su guida
Montaggio

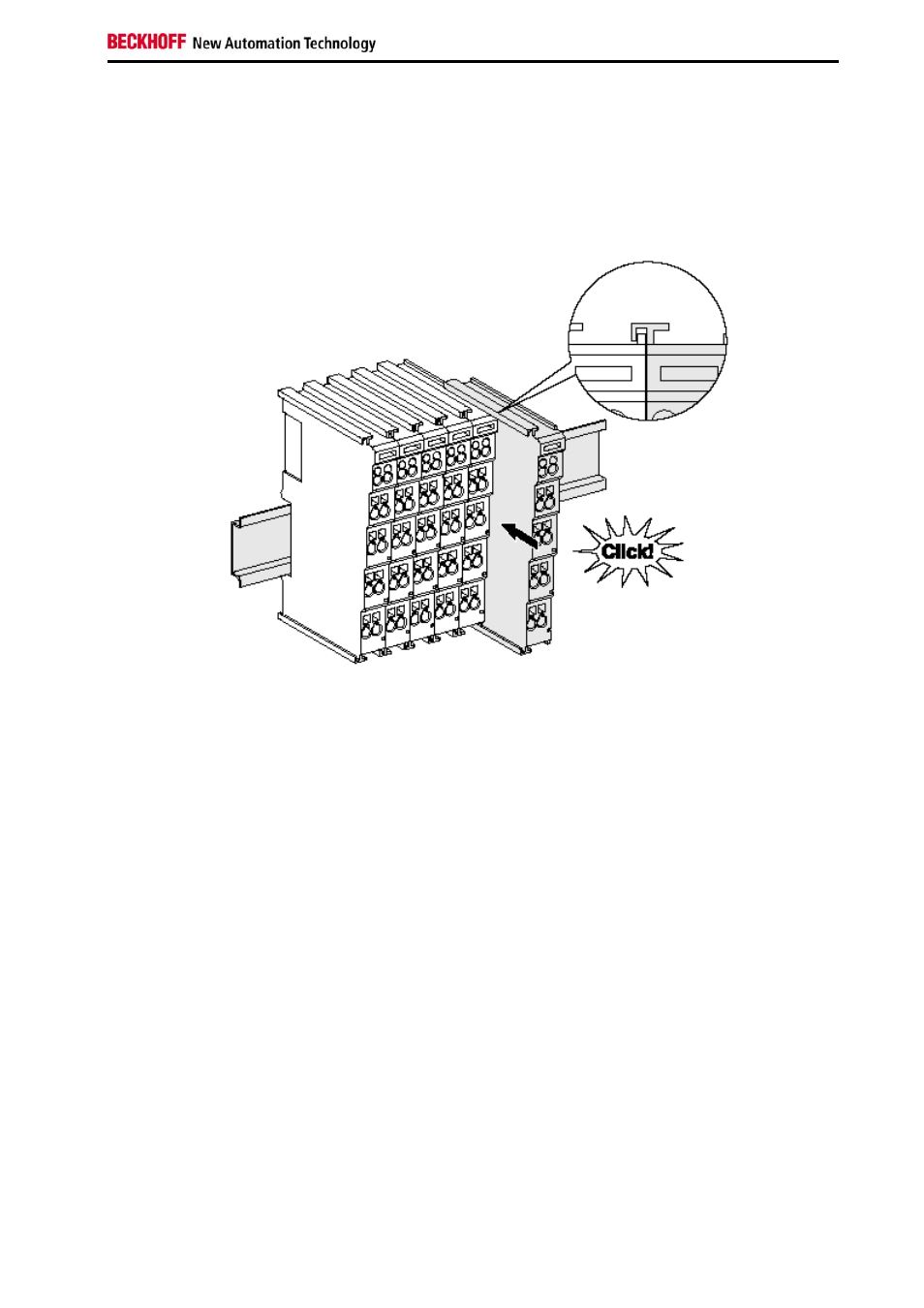

L'accoppiatore Bus e i Bus Terminals possono essere agganciati con una leggera pressione su guide di
montaggio da 35 mm (secondo EN 50022):
1. Inserire l'accoppiatore del bus di campo sulla guida di montaggio.
2. Agganciare i Bus Terminals sul lato destro dell’accoppiatore. Inserire quindi i componenti
secondo il sistema a contatti e far scorrere i terminali verso la guida di montaggio, fino a
percepire chiaramente l'innesto sulla guida.
Se i terminali vengono prima inseriti a pressione sulla guida di montaggio e poi fatti scorrere
uno accanto all'altro senza incastrarli, il collegamento non potrà funzionare. Il montaggio può
essere considerato corretto quando tra gli involucri non vi è alcuna fessura.
3. Durante il montaggio dei Bus Terminals, assicurarsi che il meccanismo di bloccaggio dei terminali
non venga disturbato dalle viti di fissaggio della guida di montaggio.
