10.4 Sostituzione della scheda Ethernet OS-2130DE
1. Spegnere la stampante; scollegare il cavo di alimentazione e il cavo USB/Ethernet/seriale.
2. Rimuovere il coperchio superiore.
3. Rimuovere le 2 viti sull'alloggiamento della base.
4. Rimuovere l'assieme della testina di stampa rilasciando le 4 viti sui piedini.
5. Rimuovere le 3 viti di fissaggio della scheda Ethernet come illustrato di seguito.

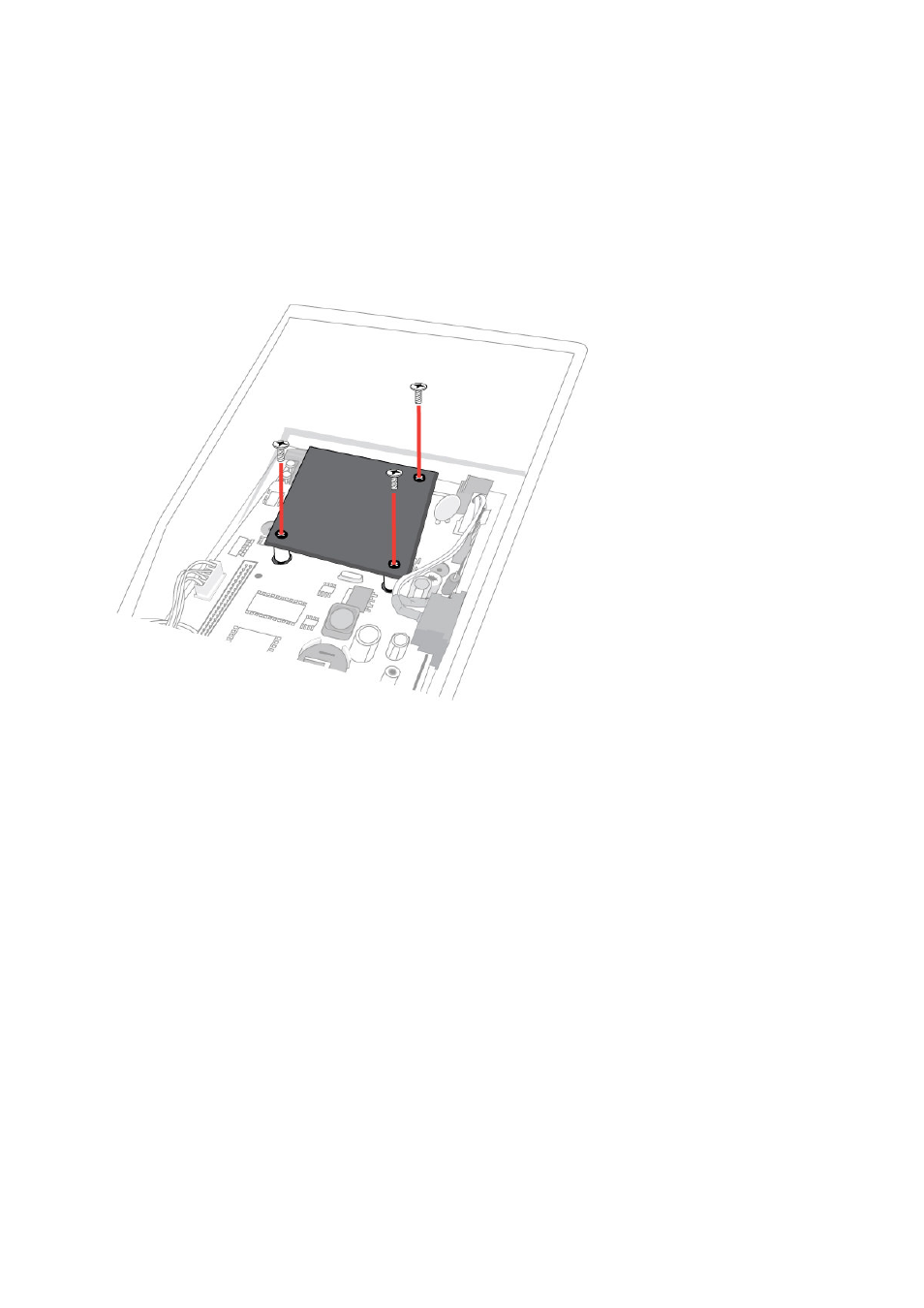

Figura 10.4.1
6. Riporre la scheda Ethernet nella posizione originale.
7. Serrare le 3 viti di fissaggio della scheda Ethernet.
8. Serrare le 4 viti per fissare lo “chassis della stampante” alla parte inferiore.
9. Serrare le 2 viti nella parte inferiore della stampante.
10. Premere e fare clic sull'“interruttore di alimentazione” nel relativo foro situato nel “coperchio
centrale”.
