Manuale tecnico per stampante Ethernet 10 novembre 2010
37
5. Rimuovere le 2 viti (D).
6. Scollegare tutti i connettori collegati alla scheda principale. Quindi rimuovere lo “chassis della
stampante” (29) come illustrato in Fig. 10.3.2.
.

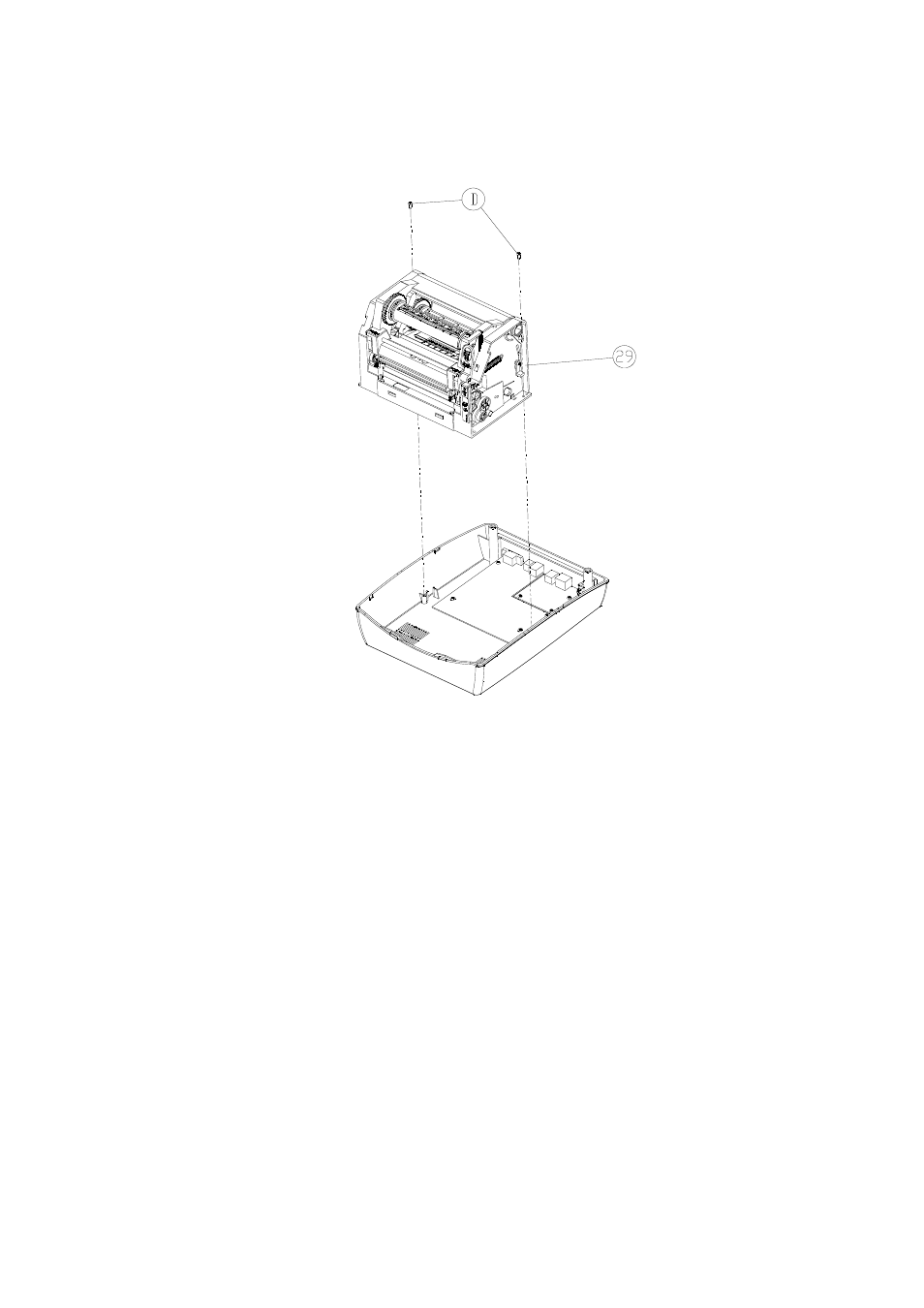

Figura 10.3.2
7. Rimuovere le 8 viti (D) che fissano la scheda principale (69) dalla parte inferiore (71). Quindi
rimuovere la scheda principale difettosa come illustrato in Fig. 10.3.3.
