Manuale tecnico per stampante Ethernet 10 novembre 2010
38

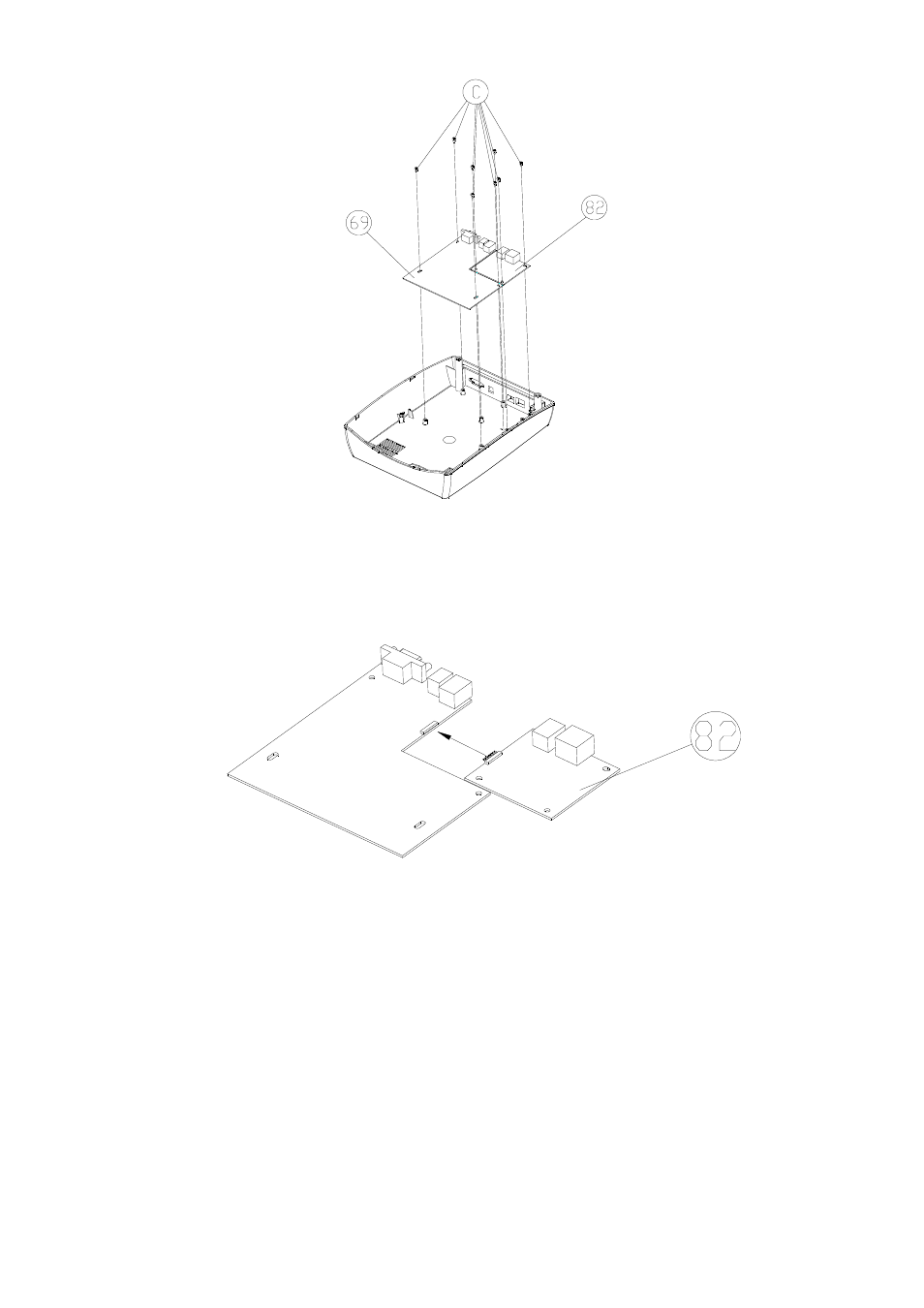

Figura 10.3.3
8. Estrarre la scheda Ethernet (82) dalla scheda principale, quindi inserire la nuova scheda
Ethernet (82) nella scheda principale come illustrato in Fig. 10.3.4.
Figura 10.3.4
9. Serrare le 8 viti (C) per fissare la scheda principale.
10. Serrare le 2 viti (D) per fissare lo “chassis della stampante” (29) alla parte inferiore (71).
11. Serrare le 2 viti (J) nella parte inferiore della stampante.
12. Premere e fare clic sull'“interruttore di alimentazione” nel relativo foro situato nel “coperchio
centrale” (3).
