Manuale tecnico per stampante Ethernet 10 novembre 2010
33

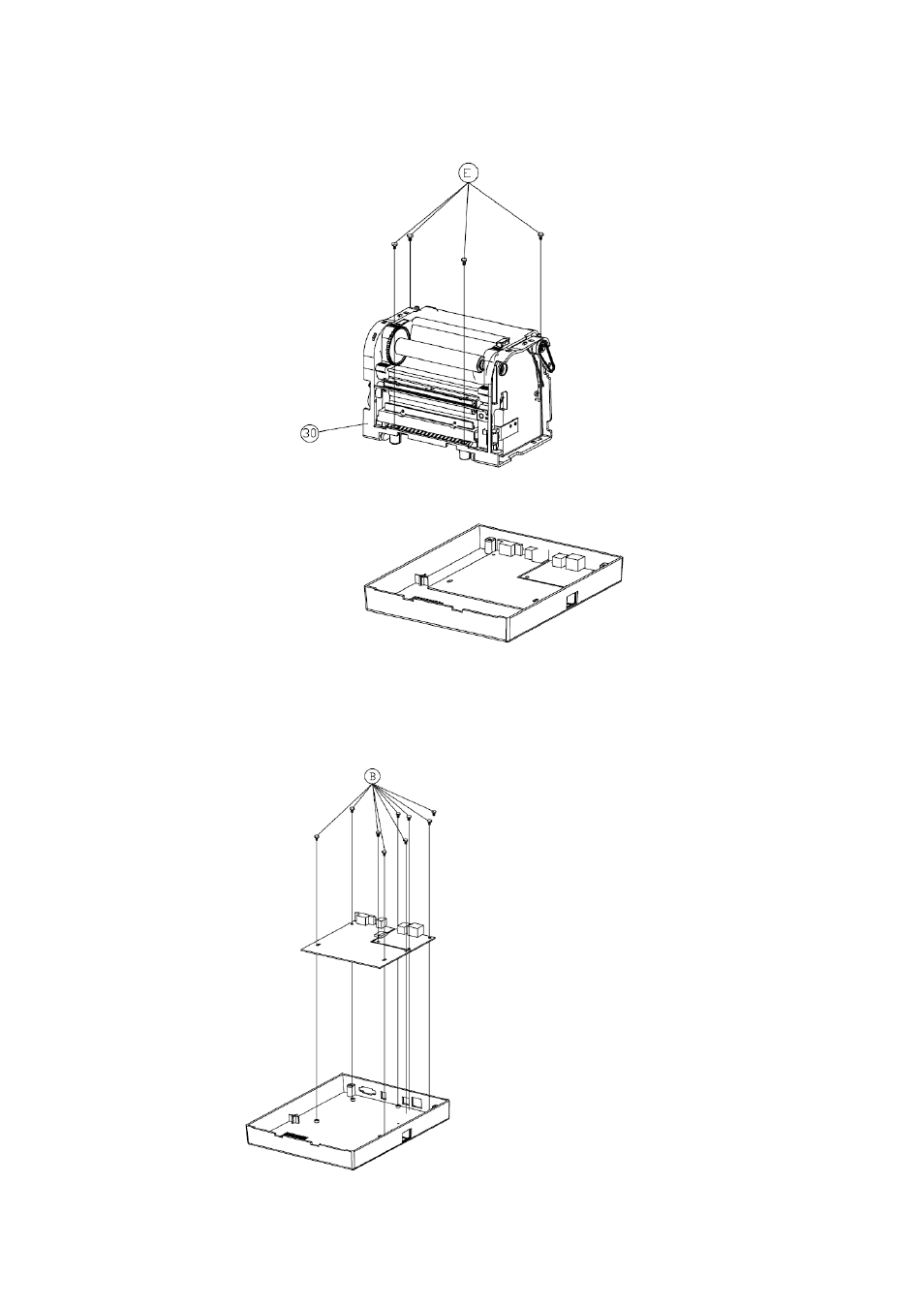

5. Rimuovere le 4 viti (E).
6. Scollegare tutti i connettori collegati alla scheda principale. Quindi rimuovere lo “chassis della
stampante” (30) come illustrato in Fig. 10.1.2.
Figura 10.1.2
7. Rimuovere le 4 viti (B) che fissano la scheda principale (43) dalla parte inferiore (39). Quindi
rimuovere la scheda principale difettosa come illustrato in Fig. 10.1.3.
Figura 10.1.3
