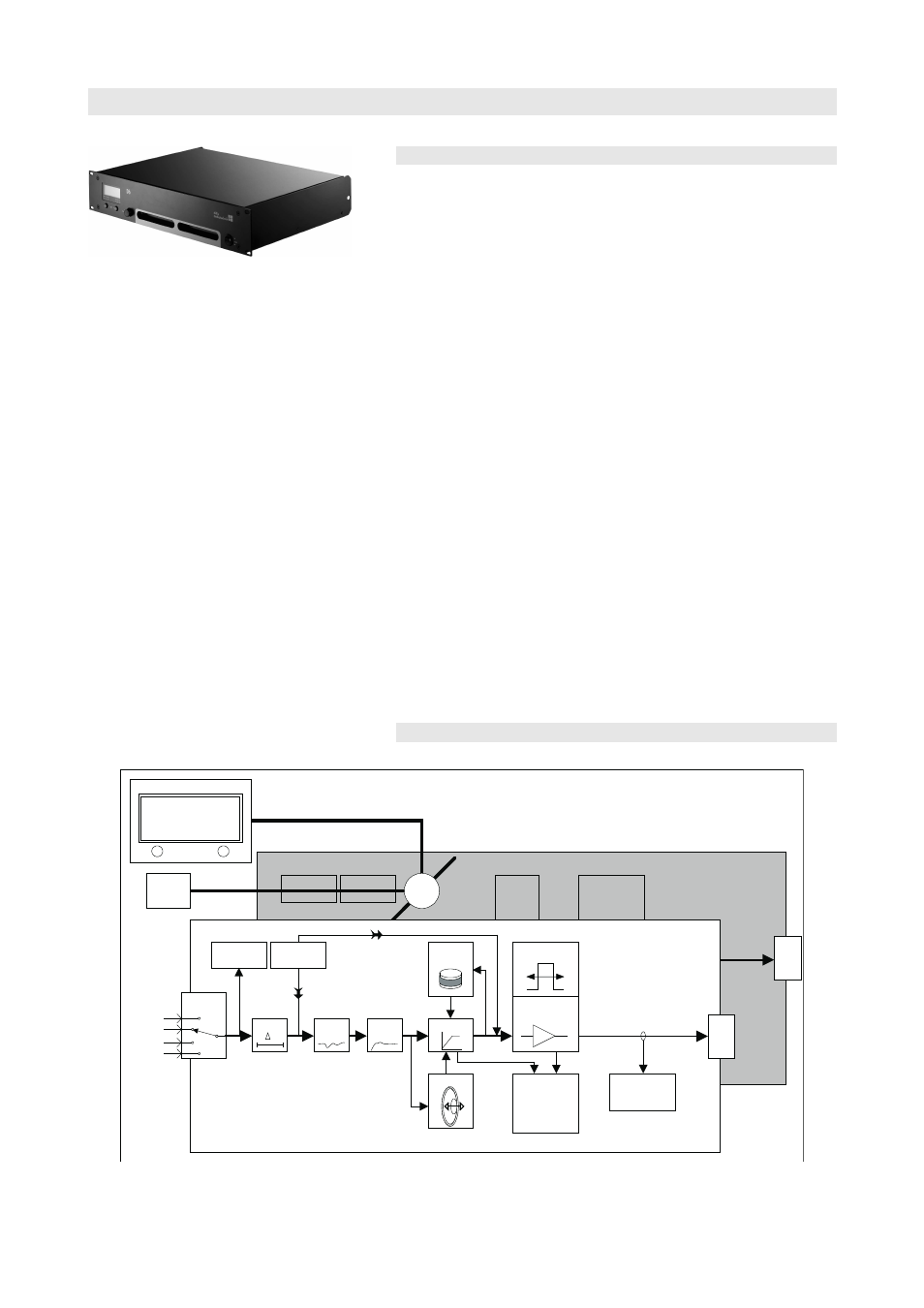

2. Amplificatore D6
Fig. 2: Amplificatore D6
2.1. Sistemi basati sull'amplificatore D6
L'amplificatore D6 è costituito da:
- alimentatore di tipo switching con tensione universale e con
correzione del fattore di potenza (CFP) attiva
- due amplificatori di potenza in Classe D
- Processori di segnali digitali (DSP)
- circuiti di protezione generale
- comandi e indicatori
- ingressi e link per segnali analogici e digitali
- interfacce REMOTE e SERVICE
Il comando del volume sul pannello frontale comprende un encoder
digitale a rotazione che, insieme a un display a cristalli liquidi (LCD),
consente la selezione di tutte le modalità operative.
Ogni canale dell'amplificatore D6 è dotato di equalizzazione e delay
configurabili dall'utilizzatore. L'equalizzatore parametrico a 4 bande
dispone di filtri Boost/Cut o Notch a scelta, mentre il delay consente di
impostare ritardi fino a 340 ms (= 100 m / 328 piedi) in modo
indipendente per ogni canale. È inoltre presente un generatore di
segnali sinusoidali o di rumore rosa per operazioni di test e taratura. Ad
ogni unità D6 può essere assegnato un 'Device Name' univoco per
facilitarne l'identificazione, ed è presente una funzione di blocco (LOCK)
protetta da password per impedire modifiche non autorizzate alla
configurazione.
L'amplificatore D6 è alloggiato in un involucro di acciaio da 2 unità rack
19" x 351 mm (13,8").
2.2. Schema a blocchi
Power
amplifier
Input
routing
Analog A
Analog B
Digital A
Digital B
Signal
generator
sine wave or
pink noise for
acoustic tests
Input
monitoring
1+/2+
1-/2-
User
EQ
Delay
t
Dynamics
Coil temp.
t°
Power supply
Information
on headroom,
temperature,
power, mains
voltage
Excursion
Channel B
System
EQ/XO
pilot signals
for load
monitoring
Channel A
LC Display
Input
Ch A
Ch B
Link A>B analog
> LINEAR
off
D6
remote
interface
uC
> LINEAR
1+/2+
1-/2-
Z analysis
for load
monitoring
I
