2.1. Descrizione

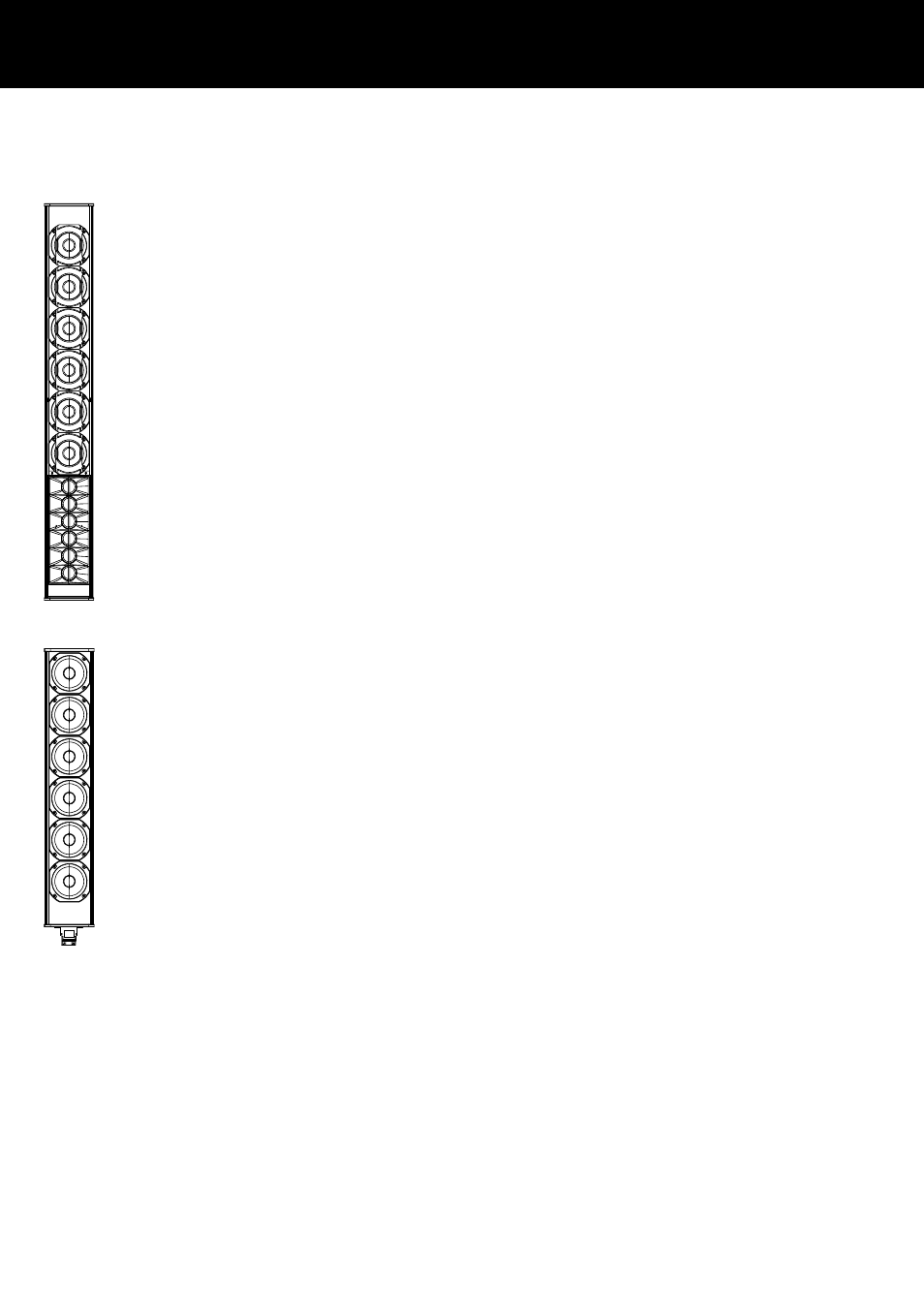

2.1.1. Sistema a colonna cardioide 24C
Il 24C è un sistema di altoparlanti passivo a colonna che ospita sei
woofer al neodimio da 4" e un array per le alte frequenze com‐
posto da sei tweeter a cupola da 1.1”.
I woofer da 4" sono disposti secondo una esclusiva configurazione
cardioide che irradia attraverso elementi a guida d'onda nella
parte frontale e tramite apposite aperture nella parte posteriore del
sistema. Questo design fornisce una direttività costante di 90° sul
piano orizzontale con un'attenuazione a larga banda nella parte
posteriore pari in media a circa 18 dB.
Sul piano verticale, il fascio prodotto dai woofer è inclinato verso il
basso di –5° e fornisce una direttività reale fino a 370 Hz.
L'array per le frequenze acute ha una dispersione verticale nomi‐
nale di 20° e il suo asse principale può essere regolato in modo
continuo con una inclinazione tra 0° e –14° (all'interno di Array‐
Calc la regolazione è in passi di 1°).
I cabinet sono realizzati tramite un profilo in alluminio estruso e
sono dotati di griglia in metallo sulla parte frontale a protezione
del sistema. Nella parte posteriore sono presenti due guide (profili
T-slot da 8 mm) che permettono l'aggancio di un supporto per il
montaggio a muro.
2.1.2. Estensione per colonna cardioide 24C-E
Il 24C-E è una colonna passiva di estensione che si connette diret‐
tamente al sistema 24C. Il cabinet alloggia sei driver da 4” al neo‐
dimio, in grado di estendere la direttività verticale specifica di un
ottava più in basso, fino a 190 Hz.
Il design acustico si basa sugli stessi principi del 24C, offrendo il
medesimo diagramma di dispersione cardioide sul piano orizzon‐
tale. L'estensione è collegata elettricamente al sistema 24C e non
necessita di un canale di amplificatore supplementare.
Nota: il sistema 24C-E non è previsto per il funzionamento
come modulo stand-alone.
