2. Estrarre le due guide di collegamento per metà delle loro lun‐
ghezze.
3. Riserrare le quattro viti di fissaggio rimanenti sull'estensione.
3. Giunzione dei cabinet

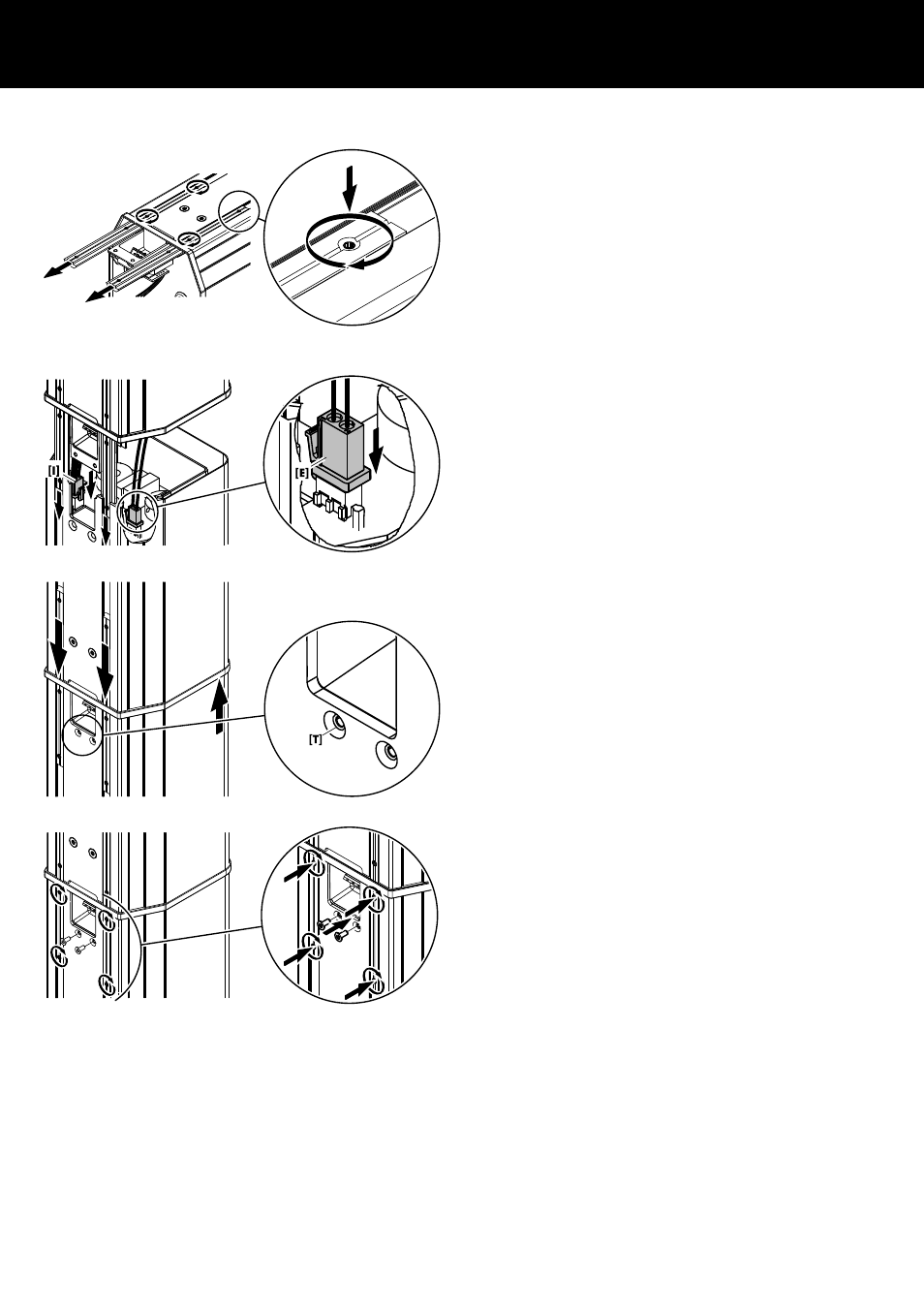

1. Mentre una seconda persona fornisce assistenza, inserire le
guide di collegamento del cabinet 24C-E nei profili T-slot pre‐
senti nella parte posteriore del cabinet 24C di circa 10 - 20
mm.
2. Ricollegare il connettore d'ingresso [I].
3. Spingere la spina Mate-N-Lok [E] dell'estensione all’interno
della relativa presa, come indicato nella figura a lato.
4. Inserire completamente le guide di collegamento nei profili T-
slot.
Þ Assicurarsi che i cavi di connessione non rimangano
schiacciati tra le estremità dei cabinet.
Assicurarsi che il pannello dell'estensione sia completa‐
mente inserito.
Il pannello di connessione è completamente inserito
quando la griglia anteriore del cabinet 24C si adatta per‐
fettamente al pannello e gli inserti filettati [T] sono in linea
con i fori svasati del cabinet 24C.
5. Reinserire e serrare le due viti a testa svasata (torx T20).
6. Serrare le restanti quattro viti di fissaggio (viti di fermo - torx
T15) delle guide di collegamento sul cabinet 24C.
