3.4.8.- Misurazione della Rete Monofase da fase neutro a 2 fili, modello CVM-C5-IC e
CVM-C5-MC
Sistema di misurazione :
S1
S2
P1
P2
Power
Supply
V
L1
L1
N
POWER SUPPLY
INPUT
S0+ S0-
OUTPUT
S1
S2
S1
S2
S1
S2
L1
P1
P2
L2
L3
300V ~
Ph-N
Ph-Ph
520V ~
N
V
L3
L2
V
L1
V
P1
P2 P1
P2
a
b
A
B
V
L1
N
LOAD

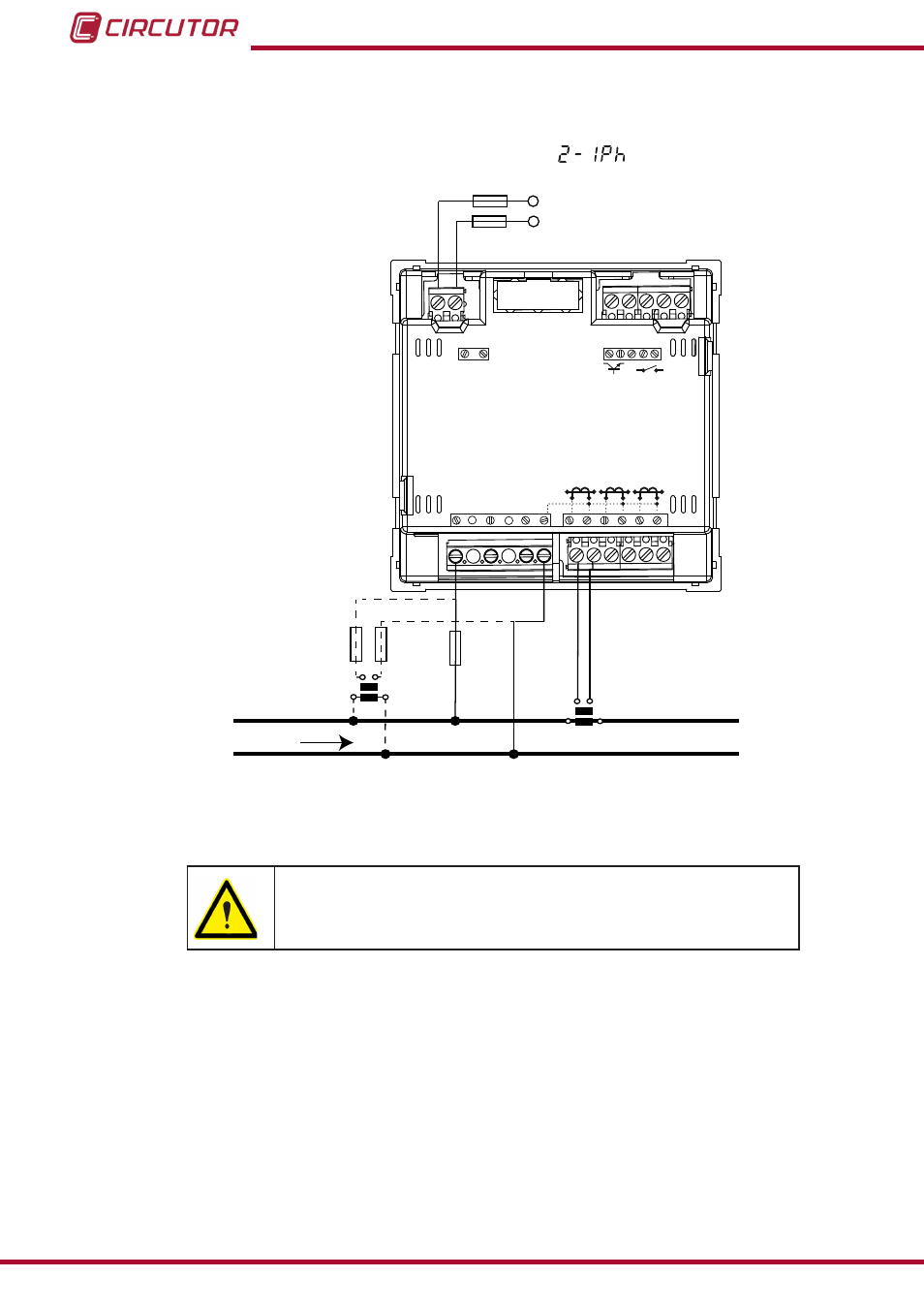

Figura 9: Misurazione monofase da fase neutro a 2 fili, modello CVM-C5-IC e CVM-C5-MC
Non collegare i trasformatori di corrente alla terra.
16
