3.4.7.- Misurazione della Rete Monofase da fase a fase a 2 fili, modello CVM-C5-IC e
CVM-C5-MC
Sistema di misurazione:
S1 S2
P1 P2
Power
Supply
V
L1
L1
L2
V
L2
POWER SUPPLY INPUT S0+ S0-
OUTPUT
S1 S2 S1 S2 S1 S2
L1
P1 P2
L2 L3
300V ~
Ph-N Ph-Ph
520V ~
N V L3 L2
V L1
V
P1 P2 P1 P2
LOAD

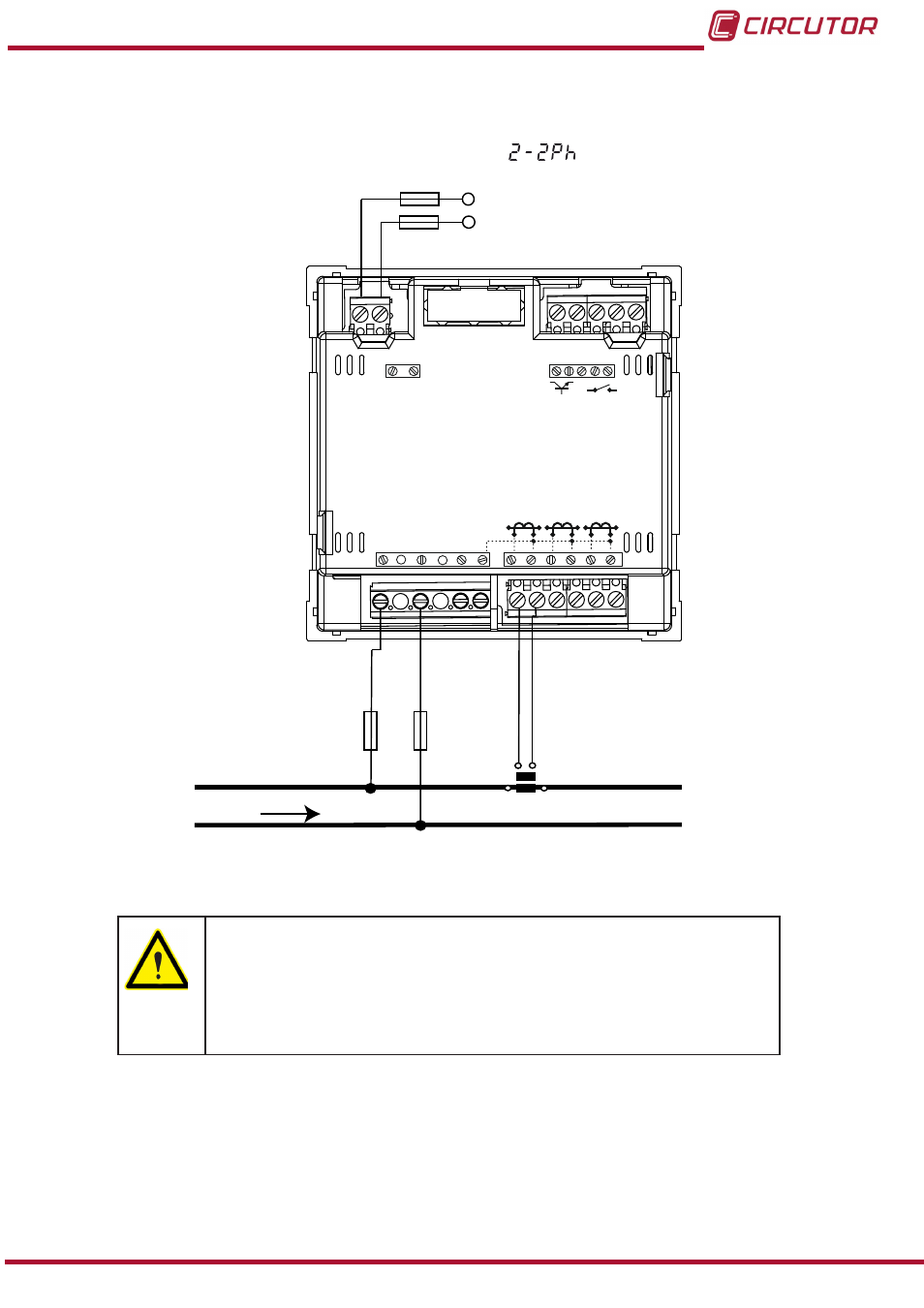

Figura 8: Misurazione monofase da fase a fase a 2 fili, modello CVM-C5-IC e CVM-C5-MC
Non collegare i trasformatori di corrente alla terra.
L’alimentazione deve essere referenziata al sistema di misurazione
Modello CVM-C5-MC:
Il valore del secondario del trasformatore MC è fissato a 0.250 A.
