6
Installazione - Collegamenti
3 Collegamenti
L’HDX-SSD prevede diverse prese di collegamento nel pannello posteriore. La funzione di tali
prese è illustrata e descritta nei seguenti diagrammi e paragrafi. Le legende numerate del
diagramma del pannello posteriore fanno riferimento ai paragrafi numerati nella sezione 3.2.
3.2 Collegamenti HDX-SSD
3.2.1 Connettore tastiera
Per controllare l’HDX-SSD insieme a un display esterno,
collegare a questo connettore una tastiera PS2.
3.2.2 Connettore mouse
Per controllare l’HDX-SSD insieme a un display esterno,
collegare a questo connettore un mouse PS2.
3.2.3 Interfaccia VGA
Per visualizzare l’interfaccia del display esterno dell’HDX-
SSD, collegare qui uno schermo VGA.
3.2.4 Interfaccia seriale
Da usare quando l’HDX-SSD viene integrato in un
ambiente controllato via RS232.
3.2.5 Connettori interfaccia USB
I dispositivi USB o le sorgenti audio possono essere collegati
qui. I dispositivi sorgenti USB possono essere accessibili
tramite una rete.
3.2.6 Connettore di rete
Collegare qui il router di rete. L’HDX-SSD necessita di una
connessione Internet con server DHCP.
3.2.7 Connettori S-video e video composito
Collegare qui uno schermo S-video o video composito
(televisore) per visualizzare l’interfaccia del display esterno
dell’HDX-SSD.
3.2.8 Connettore ingresso IR
In alternativa collegare qui un segnale di controllo RC5 per
avere un controllo locale dell’HDX-SSD da un ripetitore IR.
3.2.9 Uscite audio digitali coassiali e ottiche
Audio digitale S/PDIF per collegamento all’ingresso digitale
di un impianto. Queste uscite TosLink e BNC duplicano le
uscite analogiche.
3.2.10 Alimentatori opzionali
Permette il collegamento di un alimentatore opzionale
XPS o 555PS. La spina chiusa deve essere rimossa. Vedere il
diagramma 6.3
IL CAVO BURNDY SXPS DEVE ESSERE USATO SOLO PER
COLLEGARE GLI ALIMENTATORI XPS O 555PS.
Nota: L’HDX-SSD e l’alimentatore esterno devono essere
spenti prima di rimuovere la spina di chiusura e il cavo di
collegamento.
3.2.11 Selettore uscita
Seleziona output 1 (DIN), output 2 (phono) o entrambi .
3.2.12 Uscita DIN analogica (output 1)
Uscita analogica dall’HDX-SSD per il collegamento a un
sistema audio locale. Usare questa opzione in caso di
collegamento a un sistema Naim.
3.2.13 Uscita phono analogica (output 2)
Uscita analogica dall’HDX-SSD per il collegamento a
un sistema audio locale. Usare l’opzione DIN al posto
dell’opzione Phono in caso di collegamento a un sistema
Naim.
3.2.14 Terra segnale
In alternativa scollega e dirige la terra del segnale
analogico dalla messa a terra dello chassis. Selezionare
chassis a meno che l’HDX-SSD sia installato in un sistema
hi-fi che incorpora un altro componente già dotato di
messa a terra o si avverta un ronzio nelle casse.

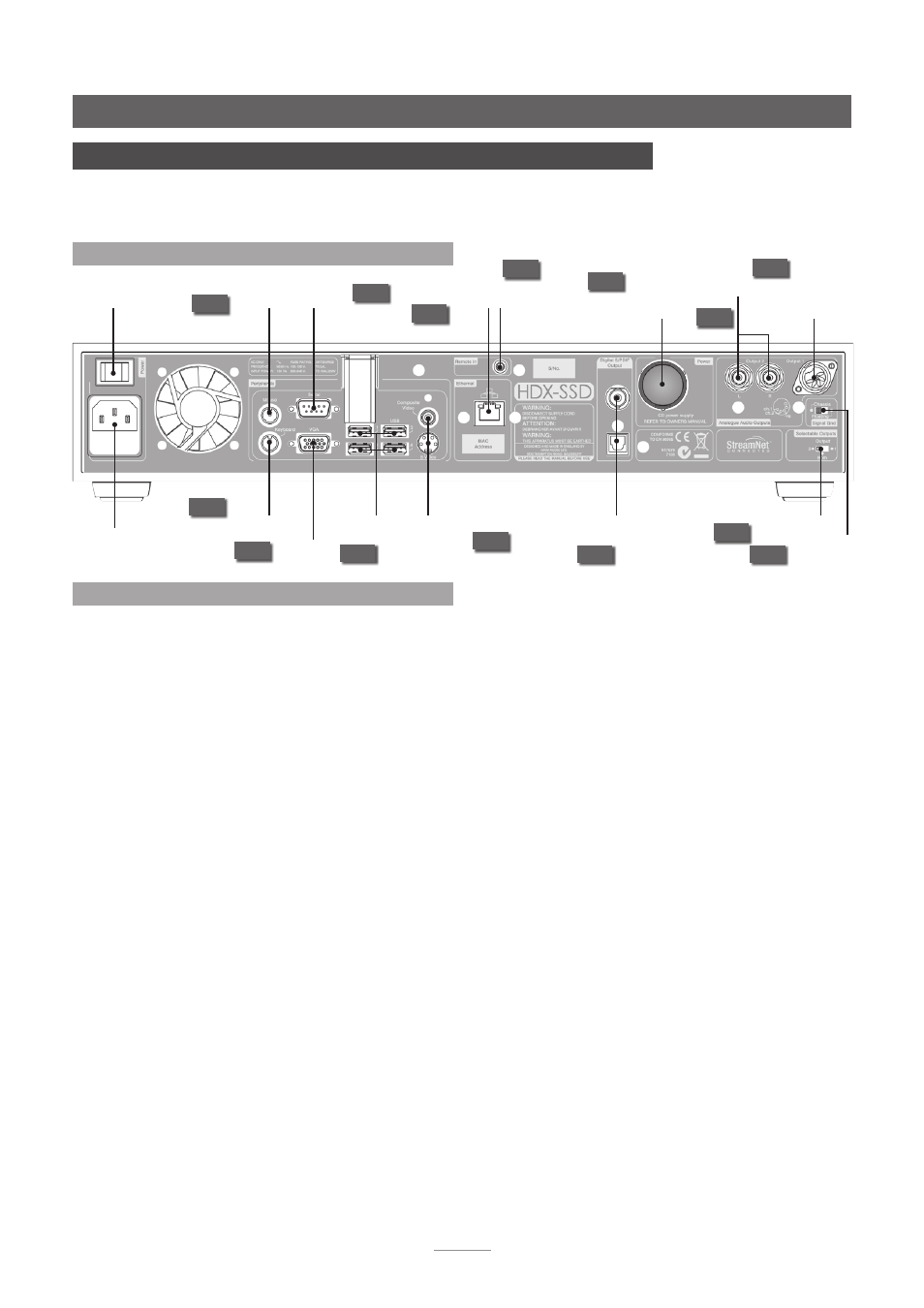

3.1 Pannello posteriore dell’HDX-SSD
ingresso
alimentazione
e fusibile
interruttore di
accensione
mouse
con-
nettore
3.2.4
3.2.1
tastiera
connettore
3.2.3
Interfaccia
display
VGA
seriale
Interfaccia
3.2.2
connettore
di rete
3.2.6
Interfaccia
USB
connettori
3.2.5
Connettori S-video
e video com-
posito
3.2.7
connettore
ingresso
remoto
3.2.8
uscite audio
coassiale e
digitale ottica
3.2.9
3.2.10
terra segnale
3.2.11
phono analogico
uscita audio
(output 2)
3.2.13
connettore
aggiornamento
alimentazione (spina
di chiusura installata)
DIN
analogico
uscita
audio
(output 1)
selezione uscita
3.2.14
3.2.12
