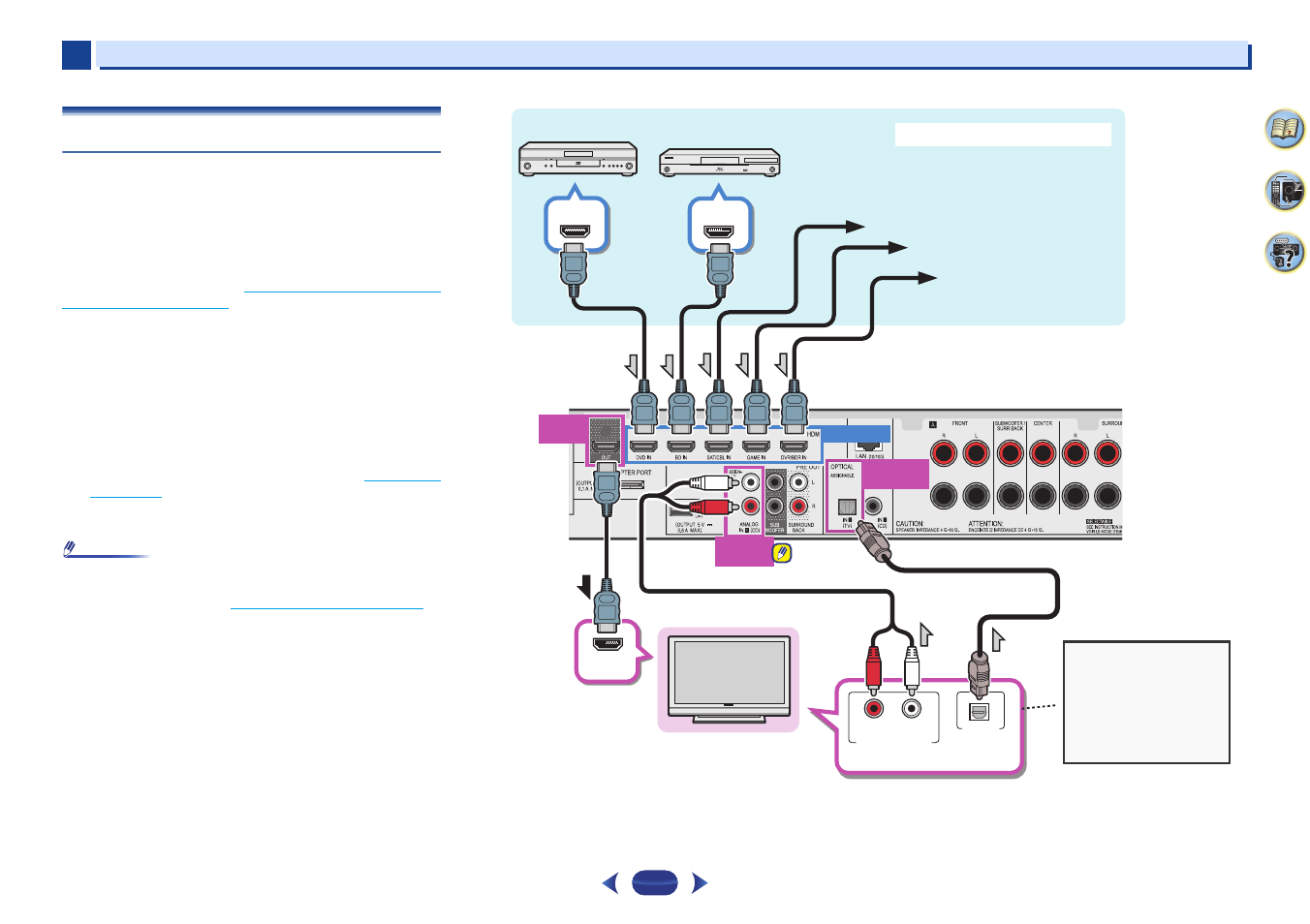

Connettere una TV e componenti playback
Collegamento con HDMI
Se si dispone di un componente dotato di funzionalità HDMI
o DVI (con HDCP) (lettore di Blu-ray Disc o altro), sarà
possibile collegarlo a questo ricevitore utilizzando un cavo
HDMI reperibile in commercio.
Se le componenti della TV e di riproduzione supportano il
Control con funzioni HDMI, il Control adatto con funzioni
HDMI può essere usato (vedi Comando con la funzione HDMI
(solo VSX-S510) a pagina 56 ).
• La seguente connessione/impostazione è richiesta per
ascoltare il suono della TV da questo ricevitore.
- Se la TV non supporta la funzione HDMI Audio Return
Channel, connettete il ricevitore e la TV ai cavi audio
(come mostrato).
- Se la TV supporta la funzione HDMI Audio Return
Channel, il suono della TV viene immesso al ricevitore
attraverso il terminale HDMI, in modo che non sia
necessario connettersi a un cavo audio. In questo caso,
impostate
ARC
nel
HDMI Setup
su
ON
(vedi HDMI Setup
a pagina 56 ).
- Vedi il manuale d’istruzione della TV per le direzioni sulle
connessioni e le impostazioni della TV.
Nota
• Per ascoltare l’audio dalla TV connessa a questo ricevitore
usare cavi audio analogici, ed è indispensabile impostare
l’entrata analogica (vedi Menù Input Assign a pagina 53 ).
HDMI
OUT
ANALOG
IN1 (CD)
HDMI OUT
HDMI IN
DIGITAL AUDIO OUT
OPTICAL
HDMI OUT
HDMI IN
R L
ANALOG AUDIO OUT
OPTICAL
IN1 (TV)
Sceglierne uno
TV compatibile HDMI/DVI
Set-top box
Lettore DVD
Lettore Blu-ray Disc
Console giochi
Componenti compatibili HDMI/DVI
Se la TV non supporta la
funzione HDMI Audio
Return Channel, questa
connessione è
indispensabile per
ascoltare il suono della TV
dal ricevitore.
Il registratore HDD/DVD,
il registratore Blu-ray Disc
VSX-S510
