Collegamento dell’apparecchio 2 2
13
58
7
4
ATTENZIONE
• I terminali degli altoparlanti sono sotto tensione, la stessa PERICOLOSA tensione della
corrente di rete. Per prevenire rischi di folgorazioni nel corso delle operazioni di
collegamento o di distacco dei cavi degli altoparlanti, staccare il cavo di alimentazione
principale prima di toccare qualsiasi parte non isolata.
• Assicurarsi che il filo nudo dell’altoparlante sia attorcigliato e inserito completamente nel
terminale dell’altoparlante. Se la parte scoperta di un cavo dovesse entrare in contatto con
il pannello posteriore, può prodursi un’interruzione di corrente per l’attivazione
dell’interruttore differenziale.
Connettere gli altoparlanti surround posteriori (solo VSX-S510)
Il Sistema di Altoparlanti deve essere impostato se le suddette connessioni vengono eseguite
(vedi Selezionare le impostazioni del Sistema Altoparlanti (solo VSX-S510) a pagina 54 ).
• Usando solo un altoparlante surround posteriore, connetterlo a SUBWOOFER / SURR BACK
tramite i terminali dell’altoparlante.
Connettere il subwoofer
Per collegarsi al subwoofer, utilizzare un cavo RCA. Non è possibile collegarsi usando cavi per
altoparlanti.
• Se vi sono due subwoofer, il secondo può essere connesso al terminale SUBWOOFER 2 .
Connettere due subwoofer aumenta il suono dei bassi e si ottiene una riproduzione con un
suono più potente. In questo caso, i due subwoofer emettono lo stesso suono.

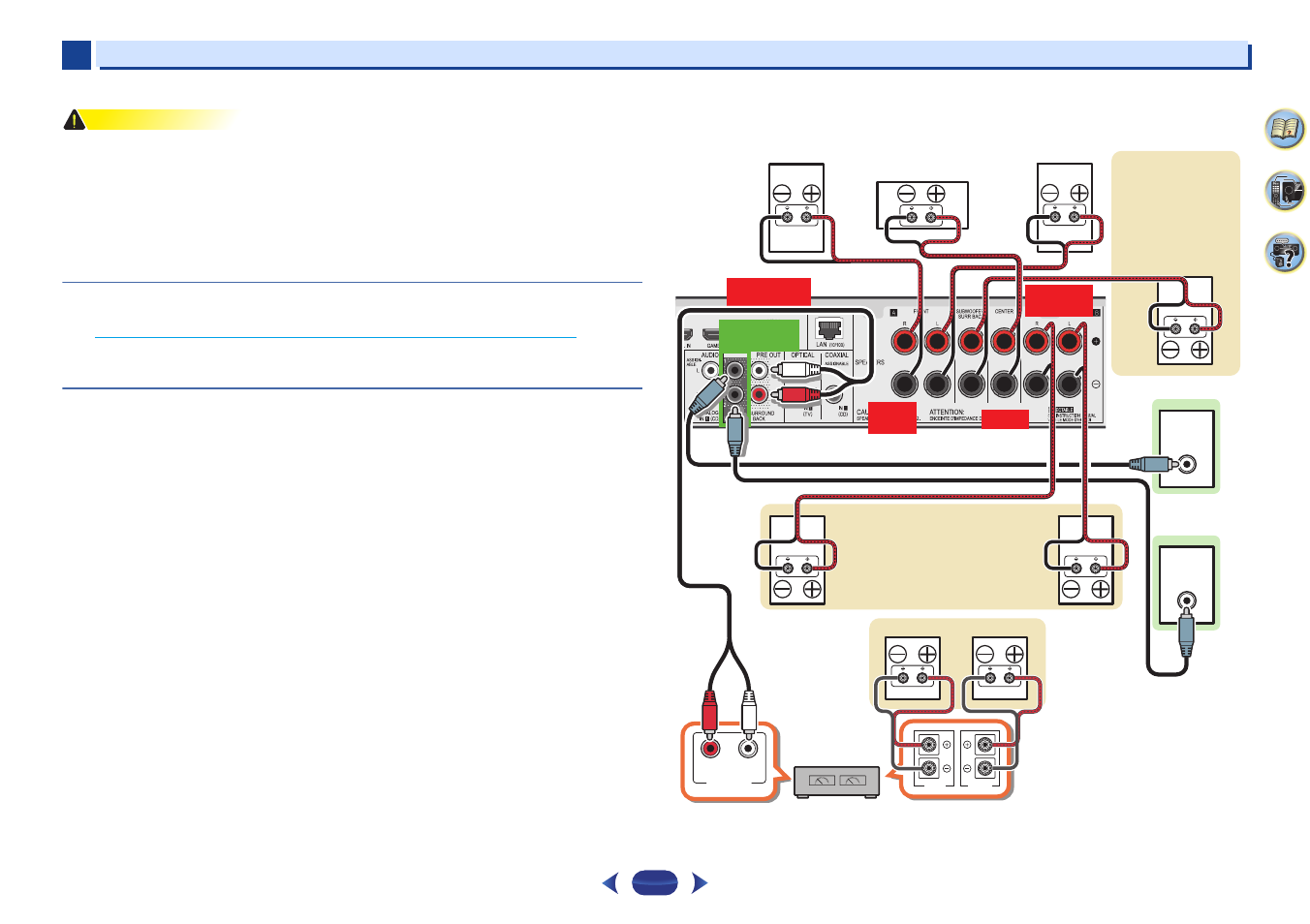

Diagramma di connessione VSX-S510
SPEAKER R SPEAKER L
R L
ANALOG
AUDIO IN
LINE LEVEL
INPUT
LINE LEVEL
INPUT
FRONT
R L
SURROUND
R L
CENTER
PREOUT
SUBWOOFER
SURROUND BACK
R L
Centro
Destra
Destro anteriore
Amplificatore del canale
surround posteriore
Sinistro anteriore
Subwoofer 1 a
corrente
Sinistra
Destra Sinistra
Surround
posteriori
(Solo Piano [D])
Piano [A], [B] o [D]:
Subwoofer passivo
(S-SLW500)
Piano [C]:
Diffusore surround
posteriore
Piano [A], [B] o [C]: Diffusori
surround
Piano [B]: Altoparlanti B
Subwoofer 2 a
corrente
