20
IT
ALIANO
UP 8504: 4 uscite ( 13a : canale A; 13b : canale B; 13c : canale C; 13d : canale D)
dell’amplificatore per il collegamento di 4 linee a tensione costante (70 / 100 V) per
diffusori acustici (corredati di trasformatore). Potenza massima erogabile: 125 W per
ciascun canale.
v
edeRe La sezione
“c
oLLegamento dei diffusoRi acustici
”.
w

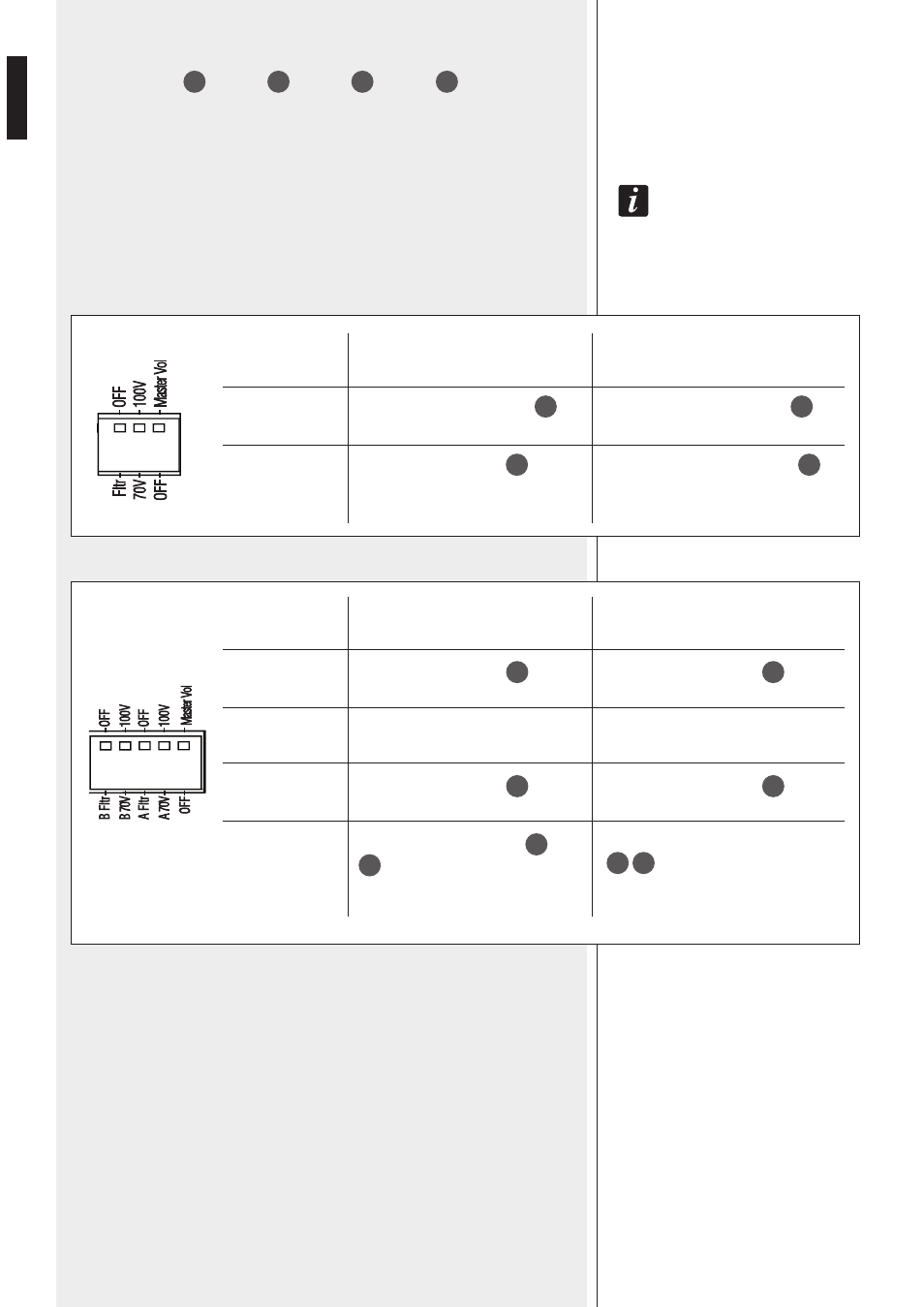

Microinterruttori (dip-switch)
UP 8501
UP 8502
Fltr – OFF
70V – 100V
OFF – Master Vol
Fltr: inserimento del filtro passa-banda
(200 Hz ÷ 8 kHz).
70V:
l’uscita dell’amplificatore 13 per i
diffusori è impostata a 70 V.
OFF:
il controllo MASTER 12 del
volume è disabilitato (il volume dipende
dalla regolazione remota).
OFF: il filtro passa-banda è disinserito.
100V:
l’uscita dell’amplificatore 13 per i
diffusori è impostata a 100 V.
Master Vol:
il controllo MASTER 12 del
volume è abilitato.
B Fltr – OFF
B 70V – 100V
A Fltr – OFF
A 70V – 100V
OFF – Master Vol
B Fltr: inserimento del filtro passa-
banda del canale B.
70V:
l’uscita del canale B 13b per i
diffusori è impostata a 70 V.
A Fltr:
inserimento del filtro passa-
banda del canale A.
70V:
l’uscita del canale A 13a per i
diffusori è impostata a 70 V.
OFF:
tutti i controlli MASTER 12a
12b del volume sono disabilitati
(i volumi dipendono dalle regolazioni
remote).
OFF: il filtro passa-banda del canale B è
disinserito.
100V:
l’uscita del canale B 13b per i
diffusori è impostata a 100 V.
OFF:
il filtro passa-banda del canale A è
disinserito.
100V:
l’uscita del canale A 13a per i
diffusori è impostata a 100 V.
Master Vol:
tutti i controlli MASTER
12a 12b del volume sono abilitati.
