PANNELLO FRONTALE
1
Interruttore
STAND-BY
per l’accensione dell’apparecchio o la messa in modalità di
“stand-by” (spento, ma in attesa). L’interruttore STAND-BY è ininfluente (e l’amplificatore
è sempre acceso) se è presente l’alimentazione secondaria 48 V c.c. tramite batterie
(collegate al rispettivo ingresso
i
).
2
LED
AC Mains Powered:
(quando acceso) funzionamento in corso tramite
alimentazione da rete elettrica (115 - 230 V c.a.).
3
LED
DC PSU Powered:
LED: (quando acceso) funzionamento in corso tramite
alimentazione da batterie (48 V c.c.).
4
LED
AC Mains Presence:
(quando acceso) presenza dell’alimentazione (115 - 230 V
c.a.) da rete elettrica.
5
LED
DC PSU Presence:
(quando acceso) presenza dell’alimentazione 48 V c.c.
tramite batterie.
6
LED
Thermal
Protection:
(quando acceso) intervento della protezione termica (nessun
segnale è inviato alle uscite).
7
LED
Amplifier Disabled:
(quando acceso) l’amplificatore è stato disabilitato tramite
il comando “Amplifier Disable”
t
.
8
LED
Master Vol. OFF:
(quando acceso) disattivazione di tutti i controlli MASTER
}
del
volume (i volumi dipendono dalle regolazioni remote sui contatti “Rem Vol”
r
).

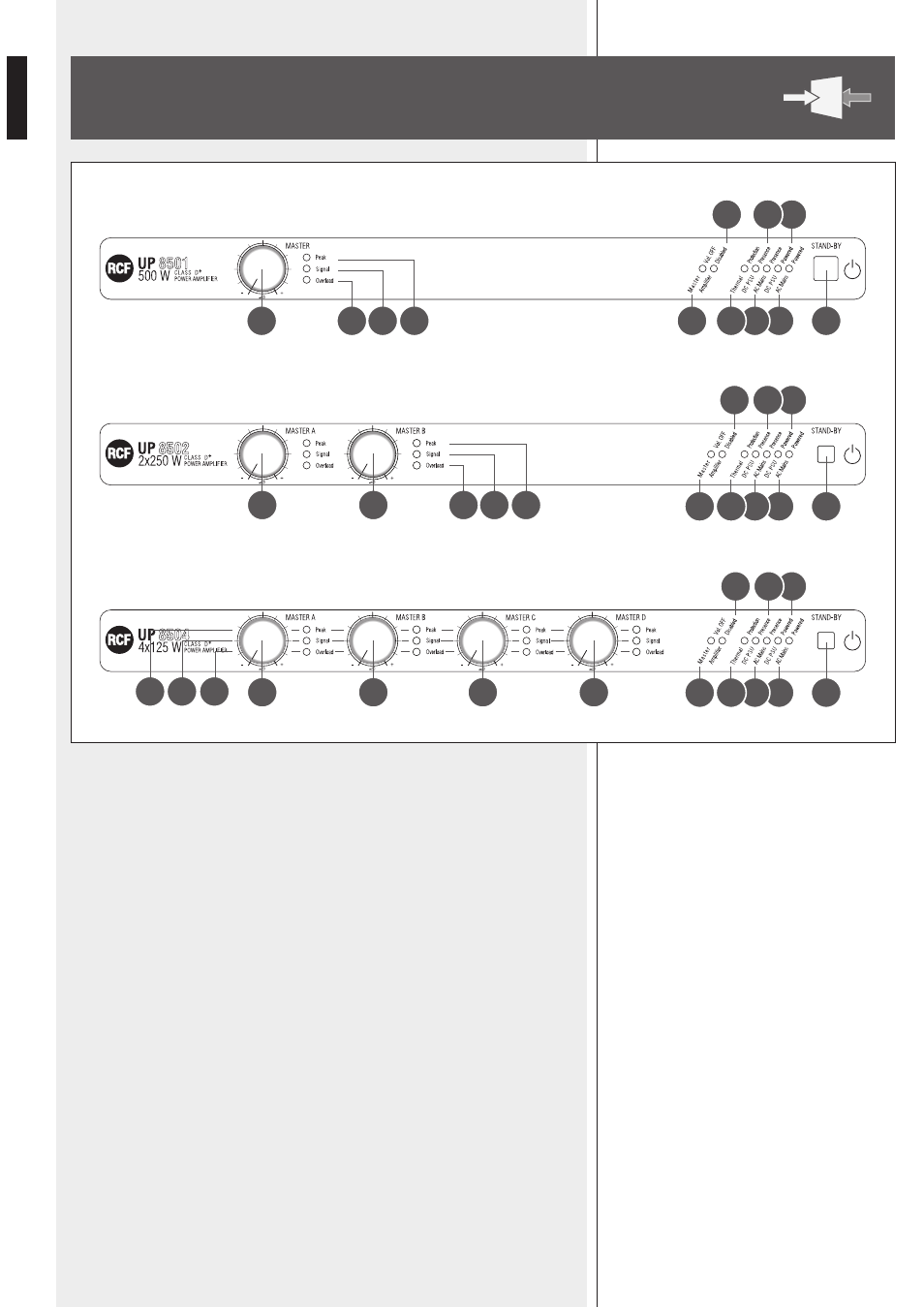

UP 8501 (1 x 500 W)
12
2
1
4
6
8
11
9
10
3
5
7
UP 8502 (2 x 250 W)
12b
12a
2
1
4
6
8
11
9
10
3
5
7
UP 8504 (4 x 125 W)
2
1
4
6
8
11
9
10
3
5
7
12b
12d
12a
12c
