Sezione 1 Funzionamento fax
(Nomi delle parti / Preparativi /
Caratteristiche e funzioni di questo telefax)
Parti del corpo principale e loro funzioni
Di seguito vengono riportate le informazioni sui nomi e le funzioni delle parti che vengono richieste quando questa unità viene usata come
telefax. Fare riferimento alla guida operativa della fotocopiatrice per le informazioni riguardanti le altre parti di questa unità.
z Alimentatore degli originali
Questa unità è un alimentatore degli originali duplex dal quale è possibile inviare via fax originali stampati sia su uno che su due lati.

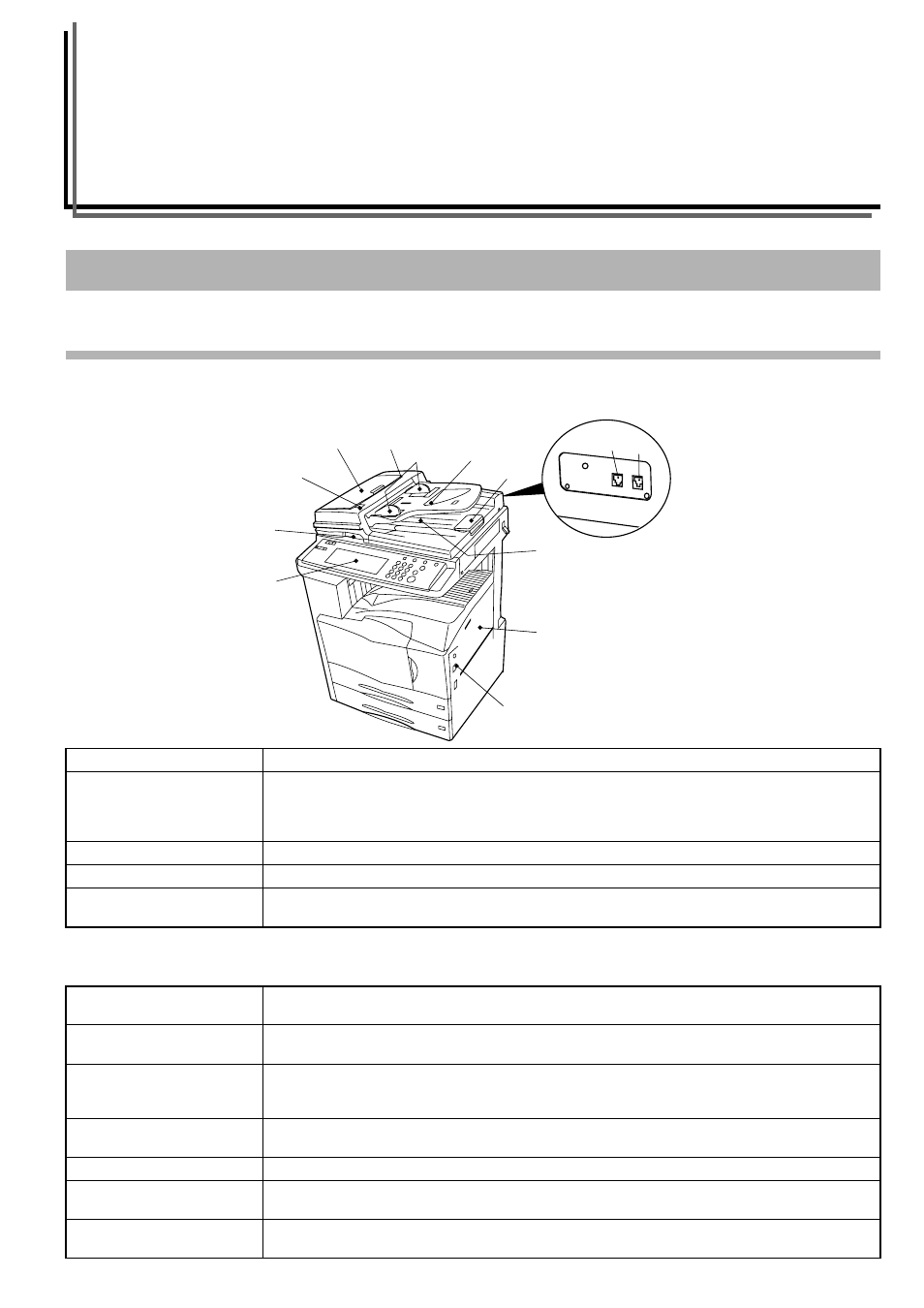

Nomi delle parti
(1) Pannello operativo Usare il pannello operativo per eseguire le procedure richieste per la comunicazione fax.
(2) Vassoio di alimentazione
manuale
La carta può essere posizionata anche nel vassoio di alimentazione manuale. Per poterlo usare è
necessario selezionare “On” in “Attivazione/disattivazione dell’alimentazione manuale della carta
(Settaggio “Alimentazione Bypass”)”, pagina 7-16. Fare riferimento alla guida operativa della
fotocopiatrice per informazioni più dettagliate sull'uso del vassoio di alimentazione manuale.
(3) Presa del telefono (T) Usare questa presa per collegare il telefax a un telefono acquistato a parte.
(4) Presa della linea telefonica (L) Usare questa presa per collegare il telefax a una linea telefonica per mezzo di un cavo modulare.
(5) Interruttore principale Accendere questo interruttore ( | ) per eseguire le operazioni fax e di copiatura. Il display dei messaggi si
accende e l'operazione è possibile.
(1)
(3) (4)
(5)
(7) (8)
(9)
(10)
(11)
(2)
(6)
(12)
(6) Tavola dei documenti Inserire su questa tavola i documenti che si desidera trasmettere. Si possono posizionare un massimo di
100 fogli di carta di formato fino a A4, o un massimo di 70 fogli di carta di formato A3 o Folio, ogni volta.
(7) Guide di inserimento dei
documenti
Regolare queste guide in funzione della larghezza dei documenti.
(8) Sportello di inversione
dell’alimentatore degli
originali
Aprire questo sportello nel caso un documento si inceppi.
(9) Sportello di emissione dei
documenti
I documenti vengono emessi su questo sportello dopo essere stati letti in scansione.
(10) Guida di emissione Aprire questa guida quando si trasmettono documenti di grandi dimensioni, come A3 o Folio.
(11) Leva di apertura/chiusura
dell’alimentatore degli originali
Azionare questa leva per aprire e chiudere l’alimentatore degli originali.
(12) Indicatore di posizionamento
dei documenti
Questo indicatore riporta lo stato dei documenti posizionati nell’alimentatore degli originali. Essi sono
posizionati correttamente quando la spia dell'indicatore è verde.
