Capitolo 2 NOMI DEI COMPONENTI

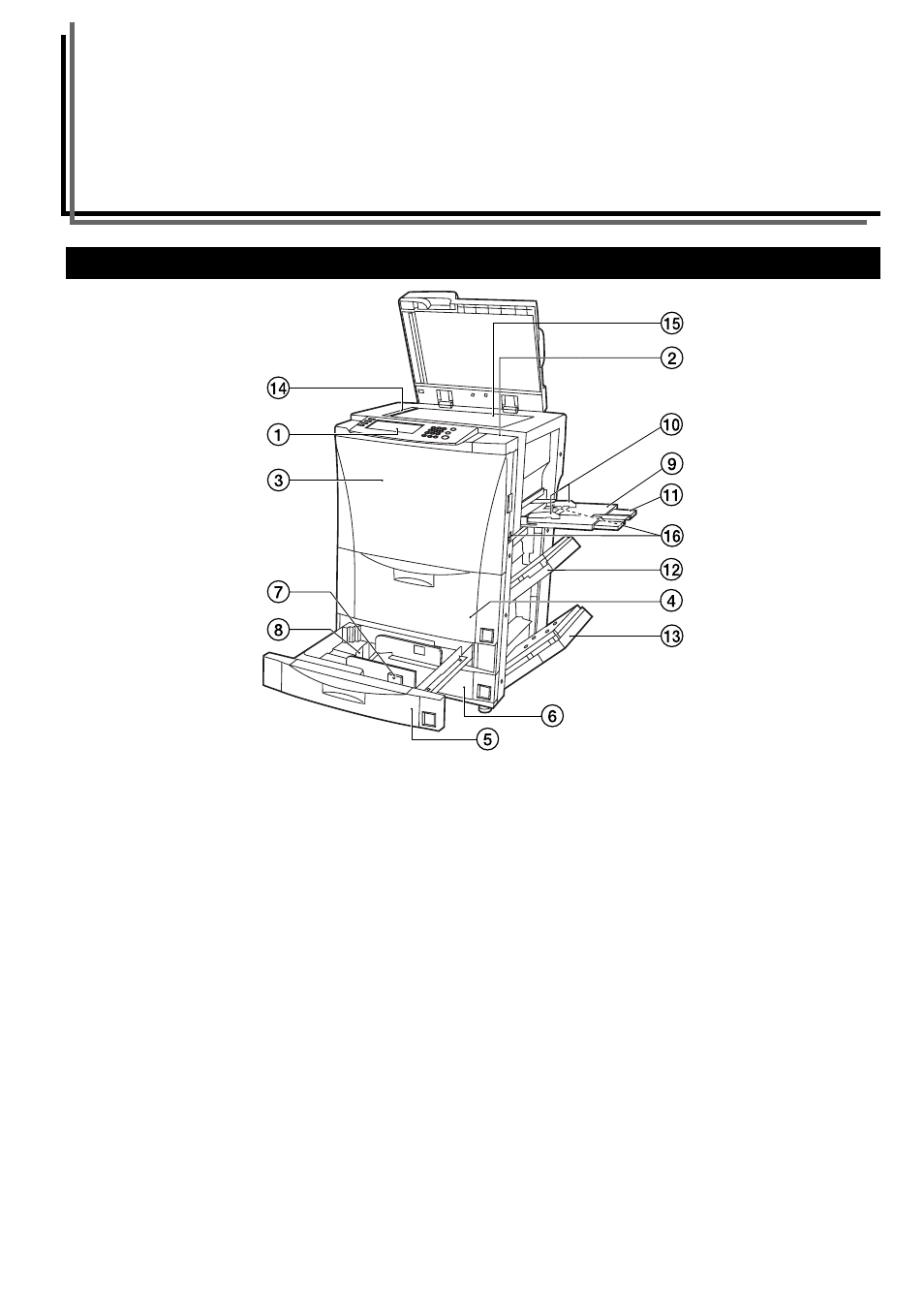

1. Corpo principale
1 Pannello operativo
(Eseguire qui le operazioni di copia).
2 Coperchio sul lato destro del pannello operativo
(Quando è necessario aggiungere del toner, aprire questo
coperchio).
3 Coperchio anteriore
(Quando la carta si inceppa all’interno della copiatrice, aprire
questo coperchio).
4 Cassetto n. 1
(Questo cassetto ha una capacità di 3000 fogli di carta da copie
standard).
5 Cassetto n. 2
(Questo cassetto ha una capacità di 500 fogli di carta da copie
standard).
6 Cassetto n. 3
(Questo cassetto ha una capacità di 500 fogli di carta da copie
standard).
7 Leve di rilascio della guida larghezza carta
(Agire su queste leve e regolare le piastre della guida in modo da
adattarle alla larghezza della carta da caricare nel cassetto).
8 Leve di rilascio della guida lunghezza carta
(Agire su queste leve e regolare la piastra della guida in modo da
adattarla alla lunghezza della carta da caricare nel cassetto).
9 Vassoio multi-bypass
(Posizionare la carta da copie su questo vassoio per eseguire
copie su formati di carta particolarmente piccoli o su tipi di carta
speciali).
0 Guide di inserimento
(Allineare queste guide lungo i bordi dei fogli posizionati sul
vassoio multi-bypass).
! Estensione multi-bypass
(Estrarre questa estensione quando si copia su carta di formato
A4R, B4 o A3).
@ Coperchio superiore del lato destro
(Quando la carta si inceppa all’interno della copiatrice, aprire
questo coperchio).
# Coperchio inferiore del lato destro
(Quando la carta si inceppa all’interno della copiatrice, aprire
questo coperchio).
$ Linee dell’indicatore delle dimensioni dell’originale
(Quando si posiziona l’originale sul piano in vetro, accertarsi che
sia allineato a queste linee).
% Piano in vetro
(Posizionare qui l’originale da copiare. Gli originali devono essere
rivolti con la facciata da copiare verso il basso e con i bordi lungo
le linee dell’indicatore delle dimensioni posto sui lati sinistro e
posteriore del piano in vetro).
^ Maniglie per il trasporto
(Estrarre queste barre, due sui lati sinistro e destro della
copiatrice, in modo da utilizzarle come maniglie).
