7

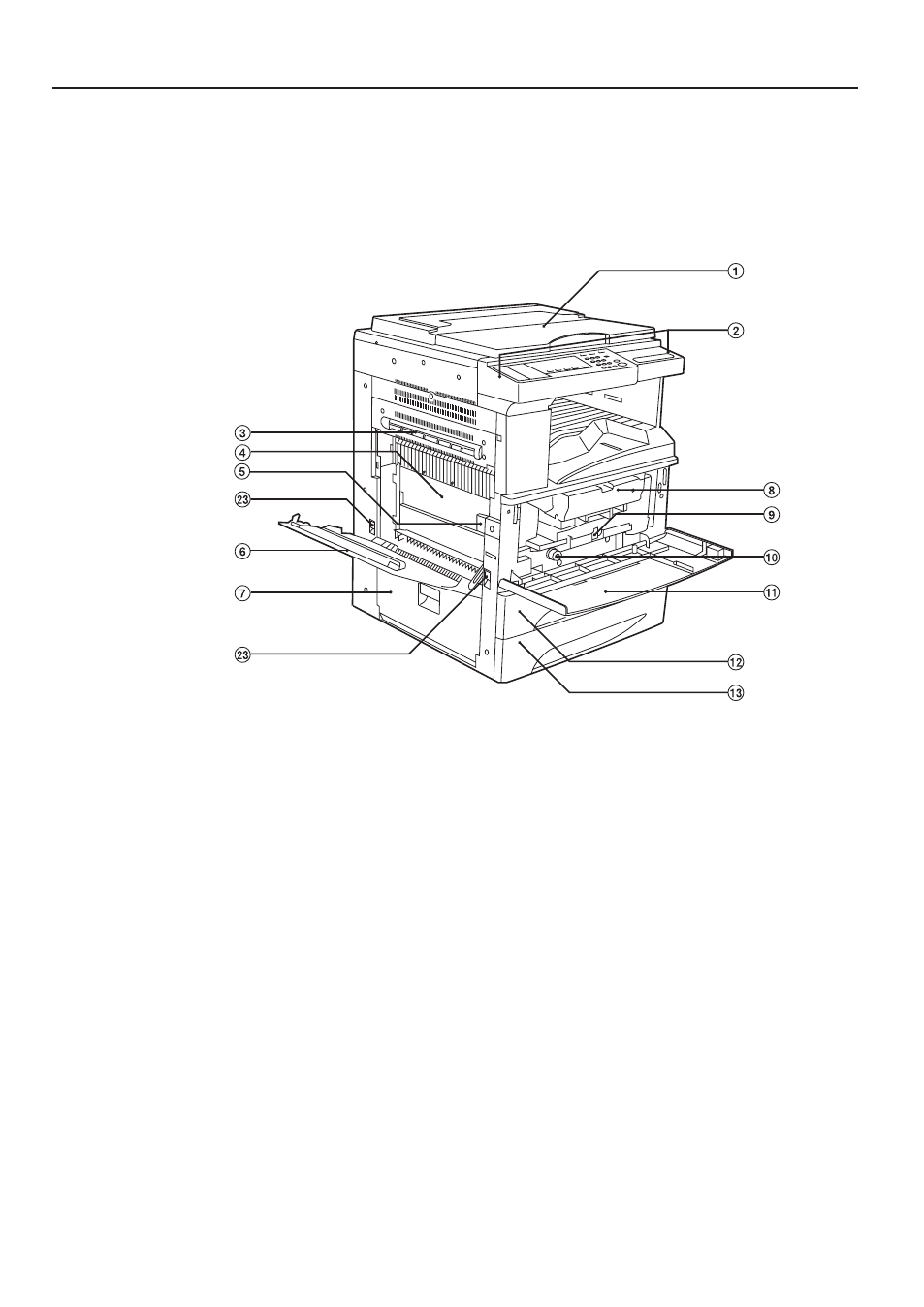

ELENCO DEI COMPONENTI
1 Sportello coprioriginale
(Aprire/chiudere per impostare l’originale sulle lastre di
esposizione. Dispone di un contenitore destinato
appositamente agli originali).
2 Pannello operativo
(Contiene i tasti e i controlli di utilizzo della copiatrice).
3 Unità di emissione
(Estrarla quando si verifica un inceppamento della carta
nella sezione di emissione.)
4 Sportello della sezione trasferimento carta
5 Leva di rilascio della sezione trasferimento carta
(Azionarla quando si verifica un inceppamento della carta
nella sezione trasferimento carta).
6 Sportello di sinistra 1
(Aprire per rimuovere un inceppamento nella sezione
alimentazione carta).
7 Sportello di sinistra 2
(Aprire per rimuovere un inceppamento nella sezione
alimentazione carta).
8 Cartuccia del toner
9 Leva di rilascio della cartuccia del toner
(Azionarla quando si sostituisce la cartuccia del toner).
0 Manopola della sezione alimentazione carta
(Azionarla per rimuovere un inceppamento della carta nella
sezione alimentazione carta).
! Sportello anteriore
(Aprirlo per sostituire una cartuccia del toner o per
rimuovere carta inceppata).
@ Cassetta 1
(Può contenere fino a 550 fogli di carta comune [secondo
la definizione della nostra ditta]).
# Cassetta 2
(Può contenere fino a 550 fogli di carta comune [secondo
la definizione della nostra ditta]).
$ Lastra di esposizione
(Imposta gli originali per la copia. Posizionare gli originali
rivolti verso il basso con i bordi allineati alle guide di
sinistra e di destra della lastra di esposizione).
% Indicatori del formato originale
(Accertarsi di allineare l’originale con questi indicatori
quando lo si predispone sulla lastra di esposizione).
^ Sezione di emissione
(1) Corpo principale
