Problemi e soluzioni
6-16
ATTENZIONE I componenti all'interno del gruppo fusore
raggiungono temperature elevate. Non toccarli con le mani poiché ci
si può scottare.

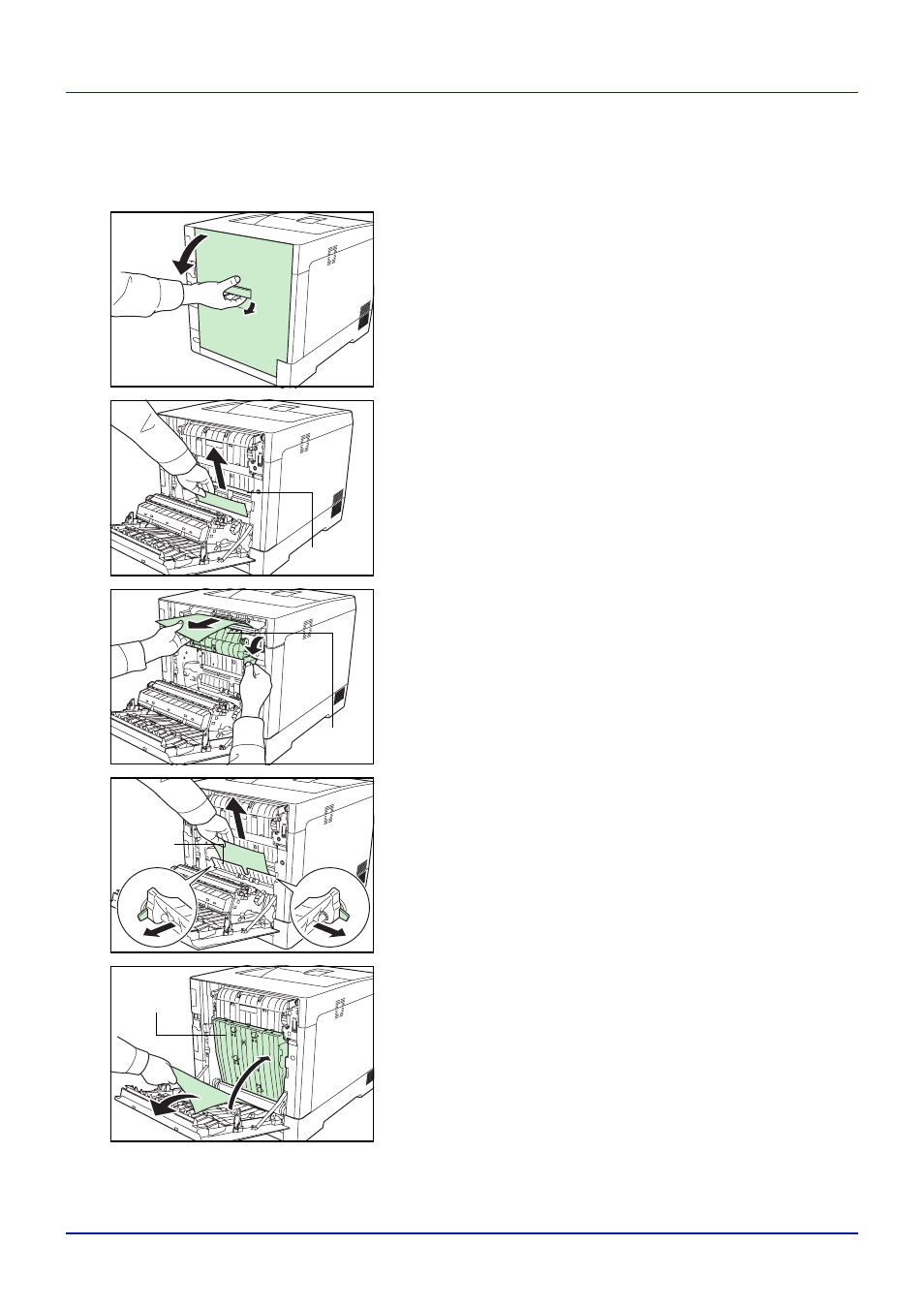

1
Alzare la leva per aprire il pannello posteriore.
2
Se la carta si è inceppata in prossimità del rullo di registrazione, come
indicato in A, rimuovere il foglio tirandolo verso il bordo.
Se la carta si è inceppata all'interno dell'unità fusore, come indicato
in B, aprire lo sportello fusore e rimuovere il foglio tirandolo
lateralmente.
Se la carta si è inceppata all'interno come indicato in C, aprire il
pannello di alimentazione posteriore e rimuovere il foglio tirandolo
lateralmente.
Se il foglio si è inceppato all'interno dell'unità fronte-retro, come
indicato in D, alzare l'unità fronte-retro e rimuovere il foglio.
A
Rullo di
registrazione
B
Sportello
unità fusore
C
Pannello di
alimenta-
zione
posteriore
D
Unità
fronte-
retro
