1.

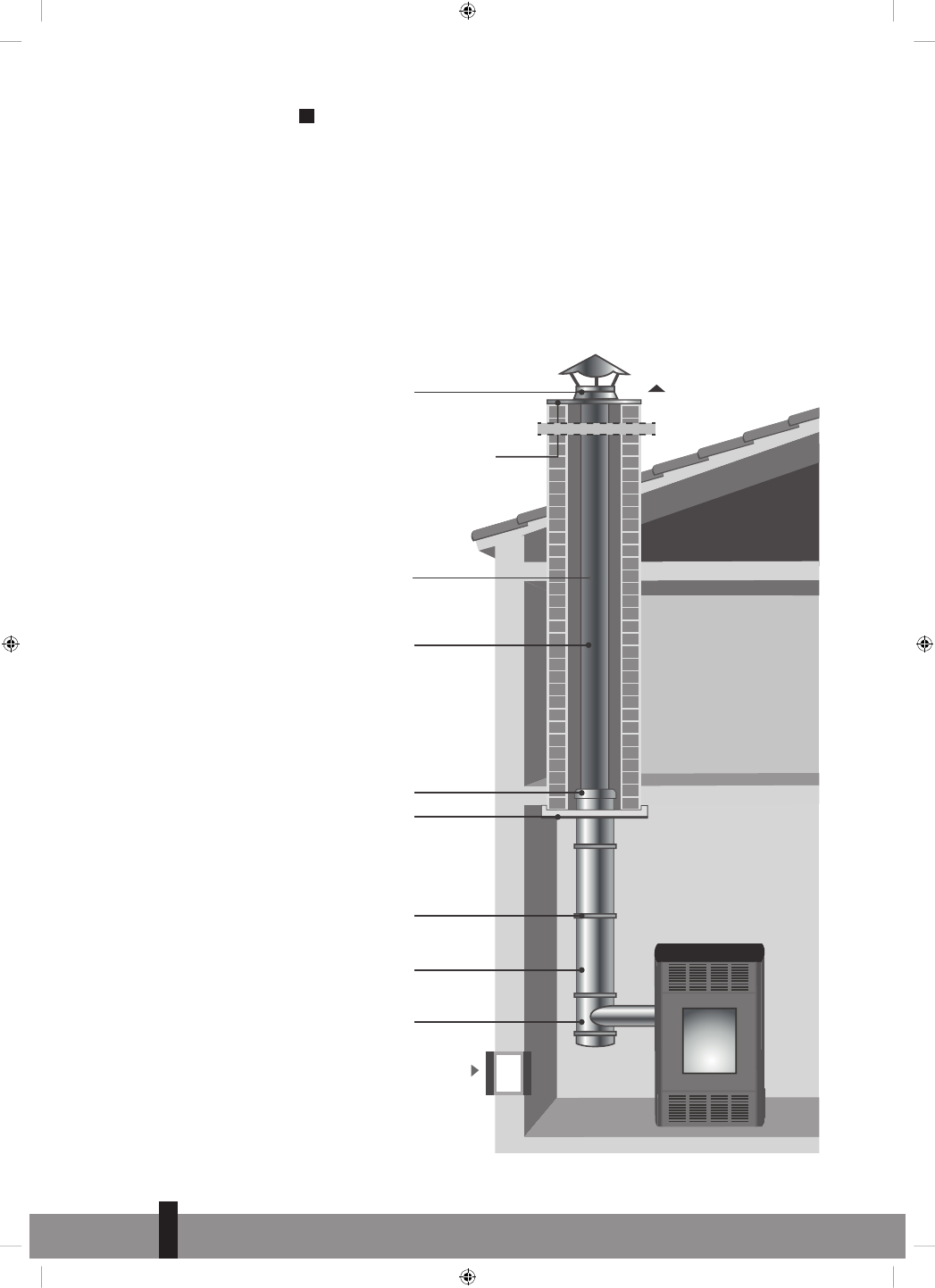

JE possèdE un conduit dE cHEminéE Et unE ar-
rivéE d’air
Vous pouvez utiliser un flexible inox dans le boisseau existant. Son diamètre ne
doit pas dépasser 150 mm.
il est également impératif de prévoir une entrée d’air :
•
soit par une grille de 200 cm 2 non obturable,
• soit par un trou dans le mur canalisé par un tuyau d’arrivée d’air de maximum
50 cm de longeur et de 50 mm de diamètre et relié à votre poêle
Collier de tubage
Plaque
à étanchéité haute
Chapeau chinois
Flexible lisse
153 mm de
diamètre maximum
Raccord poêle / tubage
Plaque de propreté
Bride de sécurité
Élément droit
Té 90° + Tampon
Arrivée d’air
40 cm au dessus du point
le plus haut du toit
