MANUALE D’INSTALLAZIONE E UTILIZZO
Capitolo 3
MODIGLIANI
pag.
8
Capitolo 3
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
3.2. FASE 1 - POSIZONAMENTO TERMOCAMINO FORMA98/FORMA120
40
VARIABILE

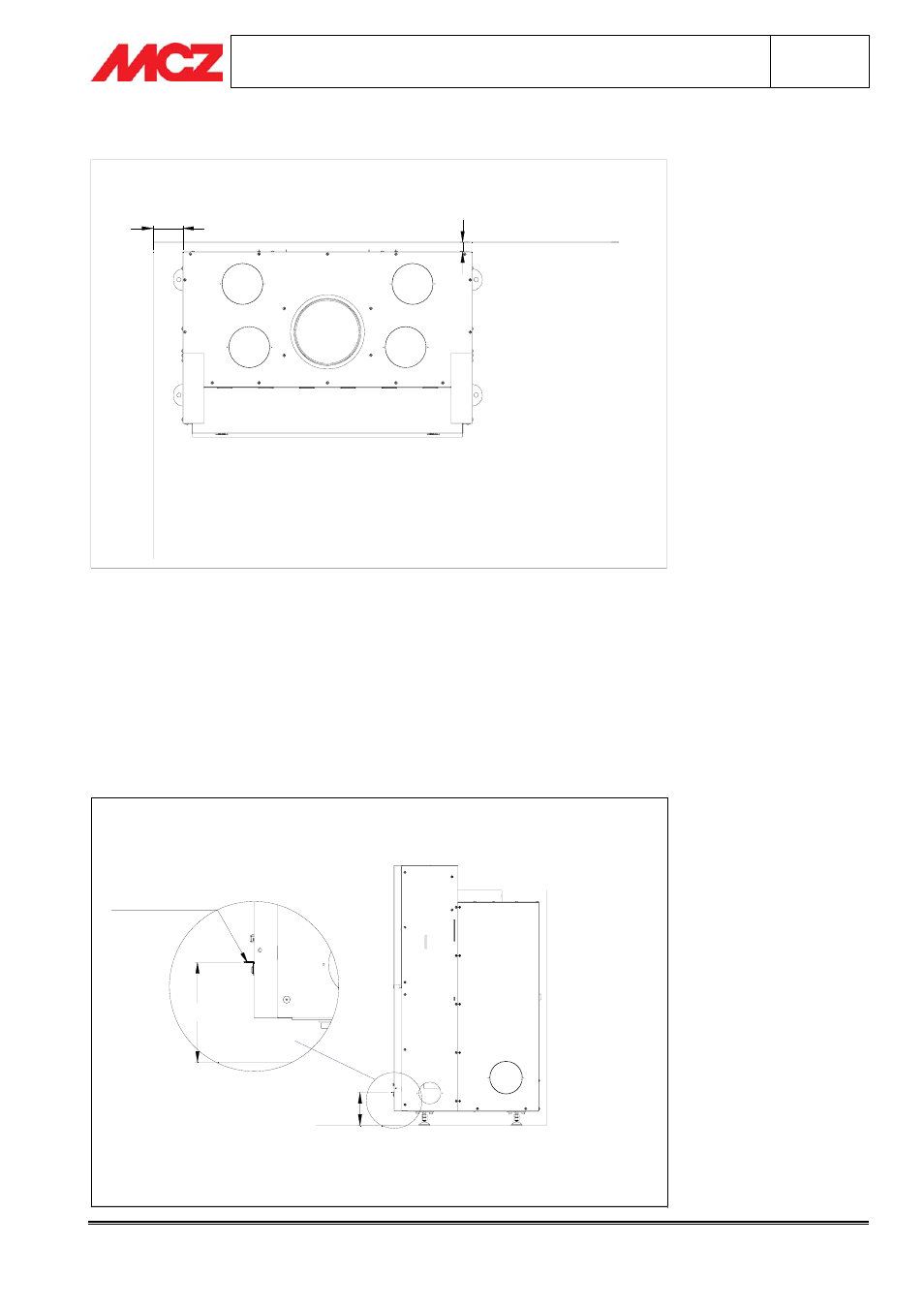

Posizionare il monoblocco Forma98 (Forma120) a circa 40 mm dalla parete posteriore ed alla distanza desiderata
rispetto alla parete sx (nel caso di Rivestimento Modigliani angolo sx: parete dx nel caso di Rivestimento
Modigliani angolo dx). Alzare il termocamino agendo sui n.°4 piedini a disposizione: la distanza da sotto il profilo
copribordo a pavimento deve essere di 150 mm (=altezza Piano Fuoco in marmo).
Prima di procedere con il collegamento alla canna fumaria e con l’installazione del termocamino, verificare la
posizione corretta di Forma98 (Forma120) rispetto ai componenti
Piano Fuoco (1) e Spalla Termocamino (2) del
Rivestimento Modigliani. A controllo eseguito, installare il monoblocco Forma98 (Forma120) seguendo le
istruzioni riportate nel rispettivo
Manuale di installazione e utilizzo ed eseguire un breve collaudo per accertarne il
corretto funzionamento. Ad esito positivo di collaudo si può proseguire con il montaggio del rivestimento
Modigliani
150
150
PROFILO
COPRIBORDO
PAVIMENTO
