MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
MODIGLIANI pag. 14
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

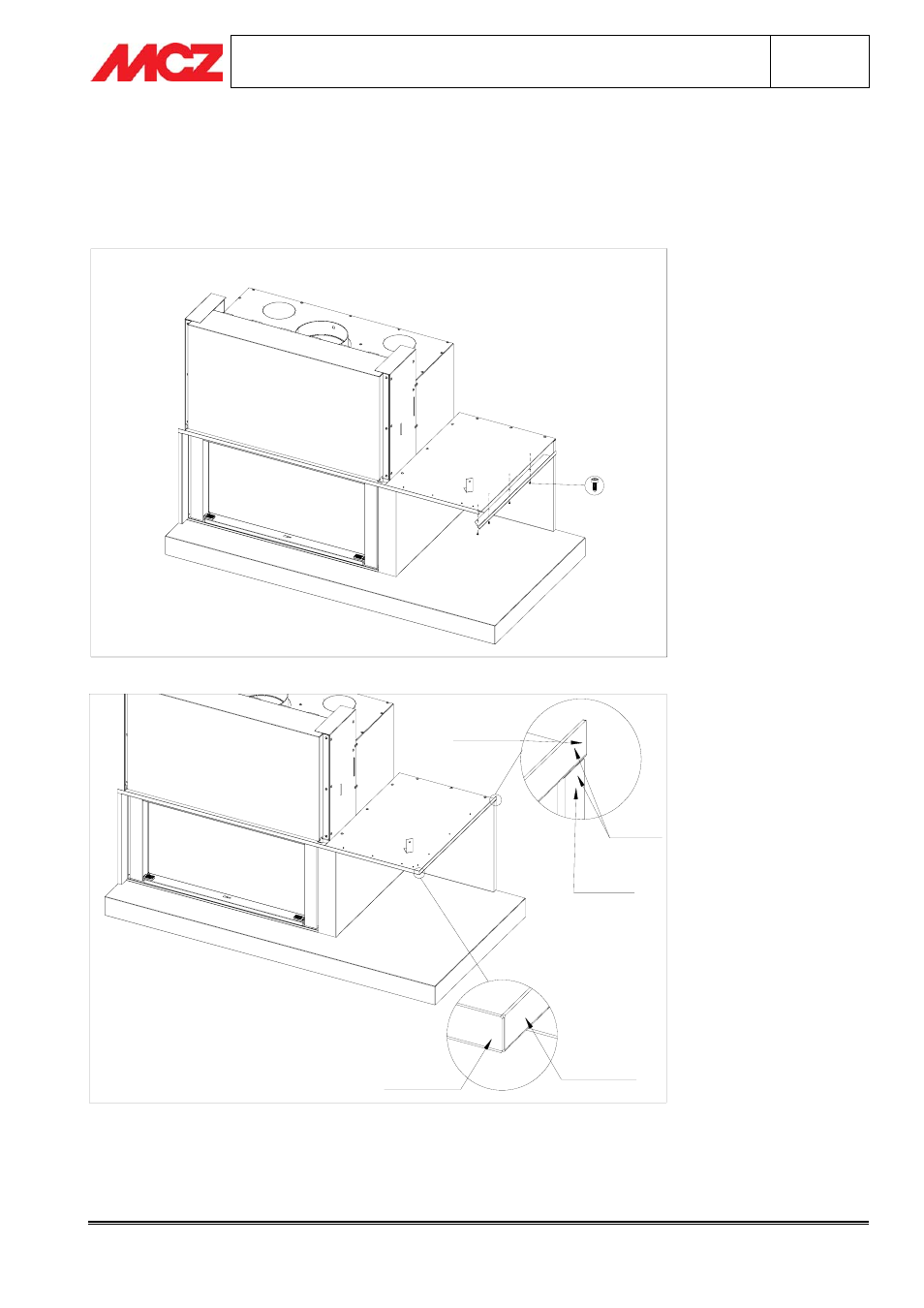

3.9. FASE 8 - MONTAGGIO PROFILO LATERALE (elemento 7)
Il Profilo Laterale viene fissato al Cappello (elemento 4), chiude l’angolo verso il Profilo Frontale e si adagia alla
parete posteriore rimanendo a filo con la Spalla Parete (elemento 3).
Per il montaggio utilizzare n.°4 Viti PH-AB 3.5X9.5.
PROFILO
LATERALE
SPALLA
PARETE
A FILO
PROFILO
FRONTALE
PROFILO
LATERALE
A montaggio ultimato il Profilo Laterale deve risultare fissato saldamente alla struttura.
