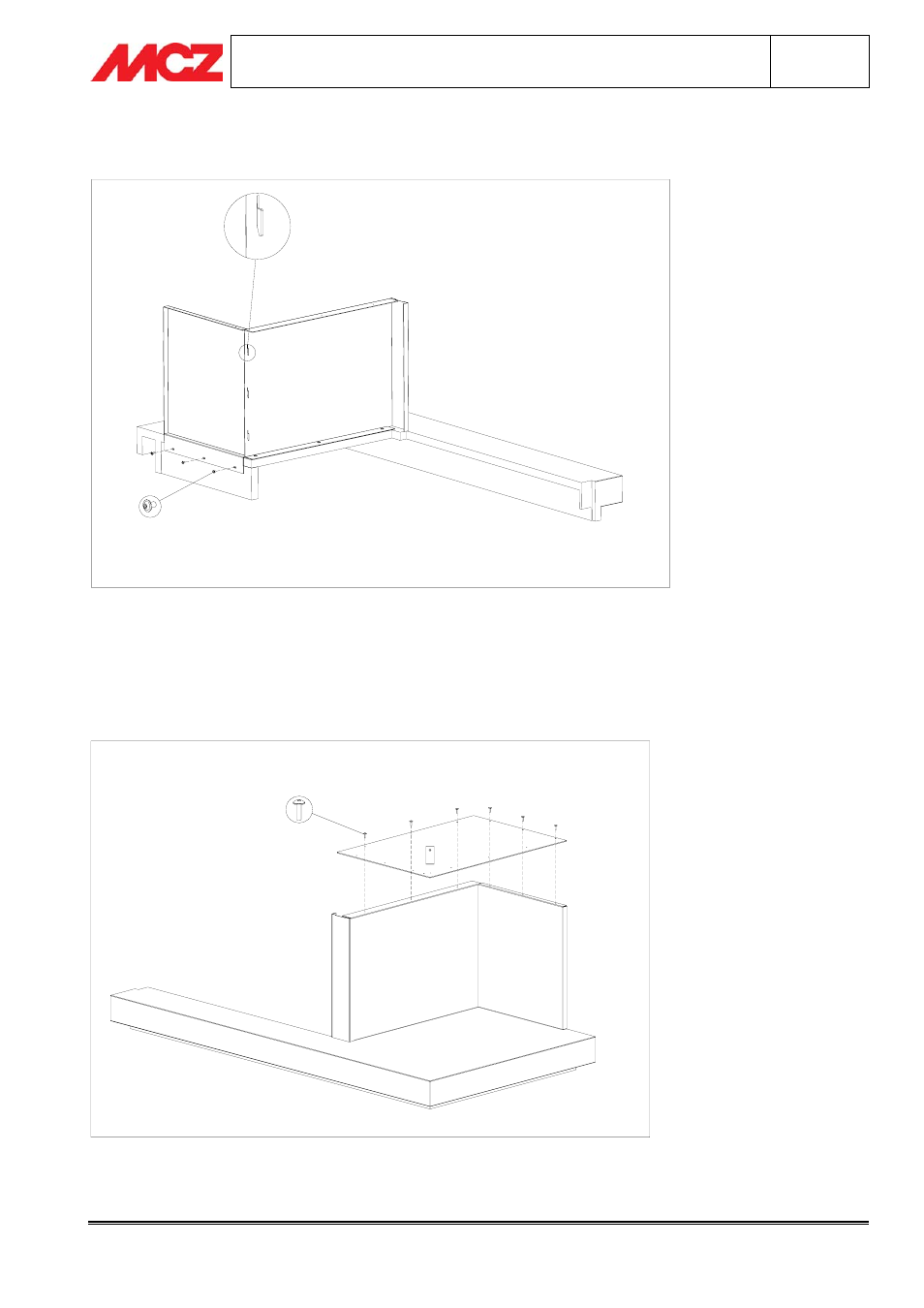

Assemblare la Spalla Parete (elemento 3) alla Spalla Termocamino (elemento 2): avvicinare con attenzione i due
elementi per evitare danni (graffi) alla verniciatura soprattutto dell’elemento 2.
VISTA POSTERIORE
Fissare la Spalla Parete al Piano Fuoco dopo aver verificato che gli elementi 2 e 3 siano perfettamente incastrati.
Per il fissaggio utilizzare n.°3 Viti M5x16 Bombate c/flangia.
3.6. FASE 5 - MONTAGGIO CAPPELLO (elemento 4)
Fissare il Cappello alla Spalla Termocamino ed alla Spalla Parete utilizzando n.°6 Viti PH-AB 3.5X9.5 in dotazione.
