MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
MIRO’ pag. 9
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

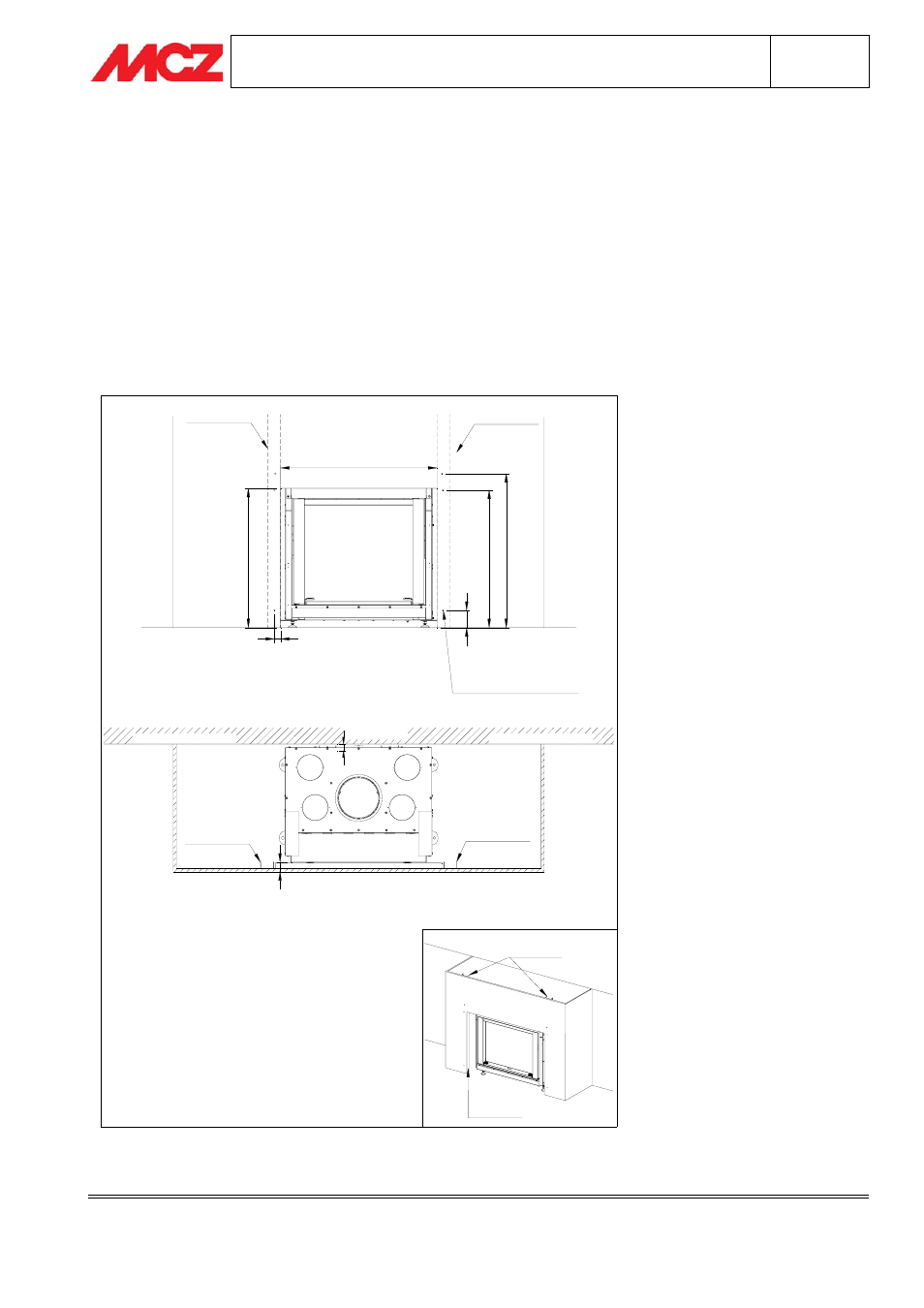

3.3. FASE 2 – PREPARAZIONE CONTROPARETE
Prima di procedere con il montaggio del rivestimento Mirò è necessario realizzare la controparete: a riguardo si
consideri una distanza esterna dal termocamino di circa 55 mm. Tale misura deve essere verificata in funzione
degli elementi 1 (Cornice inferiore), 2 (Cornice Laterale sx) e 3 (Cornice Laterale dx).
Praticare un’apertura nella parte frontale di H=800 mm e L=900 mm; armare la controparete con montanti in
metallo posizionati a filo foro in direzione verticale ed in appoggio al pavimento. Per una maggior sicurezza si
possono utilizzare n.°2 montanti per lato.
Forare la controparete in corrispondenza delle barre filettate M6 presenti nella parte posteriore di ciascun
componente in marmo. Sono necessari n.°6 fori posizionati come da figura sottostante.
N.B. Le quote riportate in figura sono indicative e devono essere verificate in loco
DISTANZA DI
SICUREZZA
MURO PERIMETRALE MURO PERIMETRALE
900
8
0
0
8
8
5
7
9
0
1
0
0
35
FORI DA REALIZZARE
SULLA CONTROPARETE
PER FISSAGGIO MIRO'
MONTANTE MONTANTE
5
5
MONTANTE MONTANTE
MONTANTE
FILO FORO
MONTANTE
