MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
MIRO’ pag. 8
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata
3.2. FASE 1 - POSIZONAMENTO TERMOCAMINO FORMA77
Ubicare Forma77 nella posizione desiderata ed alla distanza di sicurezza dalla parete posteriore: alzare il
termocamino (agendo sui n.°4 piedini a disposizione) in modo che l’altezza del profilo copribordo, rispetto al
pavimento, risulti di 130 mm (=altezza Cornice Inferiore del rivestimento). Un secondo ed eventuale intervento
per regolare l’altezza del monoblocco viene eseguito durante il montaggio del rivestimento.
Prima di procedere con il collegamento alla canna fumaria e con la completa installazione del termocamino,
verificare la posizione corretta di Forma77 rispetto al componente Cornice Inferiore (1) del Rivestimento Mirò. A
controllo eseguito, installare il monoblocco Forma77 seguendo le istruzioni riportate nel rispettivo Manuale di
installazione e utilizzo ed eseguire un breve collaudo per accertarne il corretto funzionamento. Ad esito positivo di
collaudo si può proseguire con il montaggio del rivestimento Mirò.
N.B. Verificare la posizione dl termocamino rispetto alla controparte da costruire in opera e sulla
quale viene fissato il rivestimento Mirò. Il monoblocco Forma77 deve poter essere regolato anche
in profondità (scostamenti minimi)

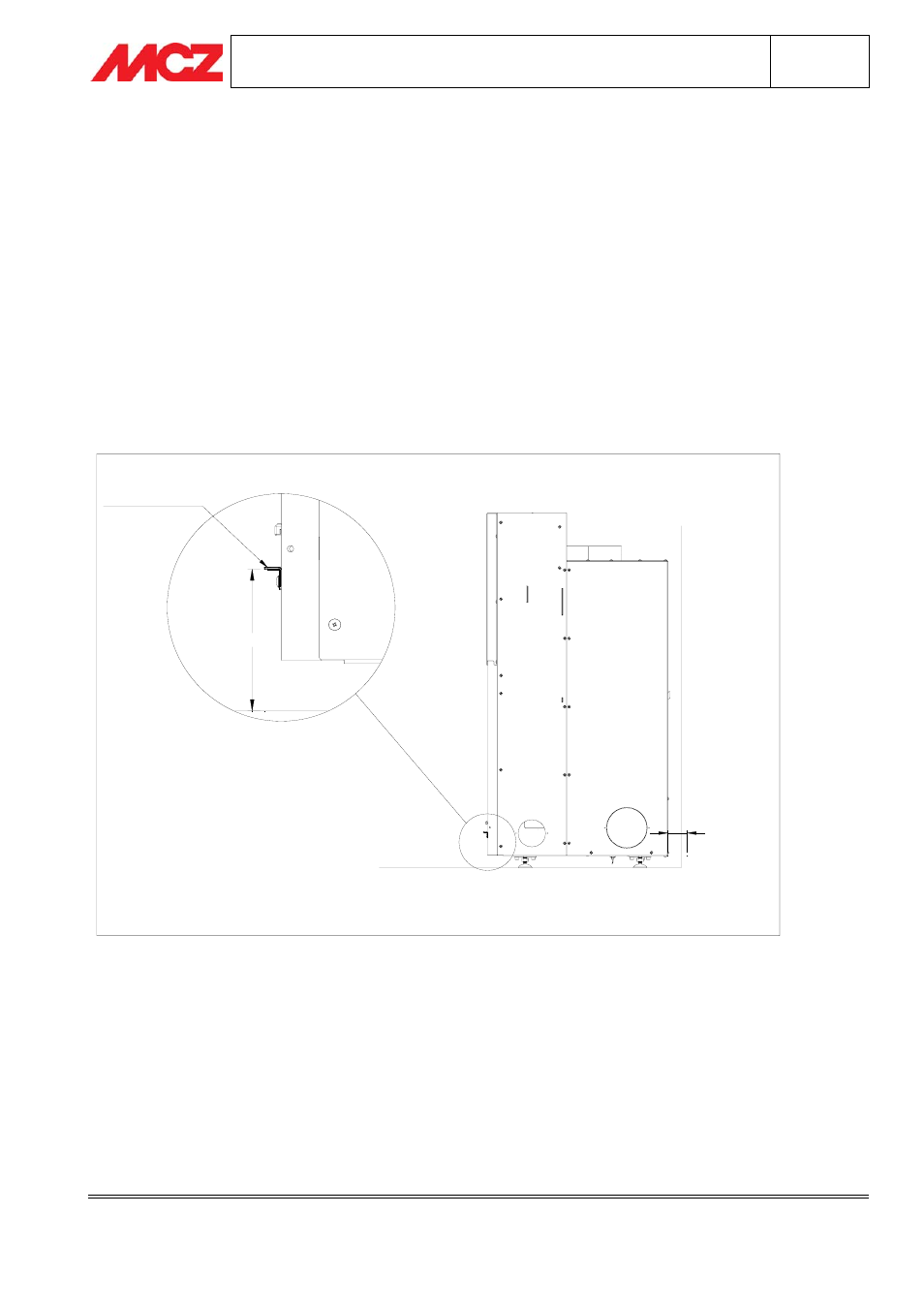

PAVIMENTO
PROFILO
COPRIBORDO
DISTANZA
DI SICUREZZA
130
PAVIMENTO
