MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
MIRO’ pag. 12
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

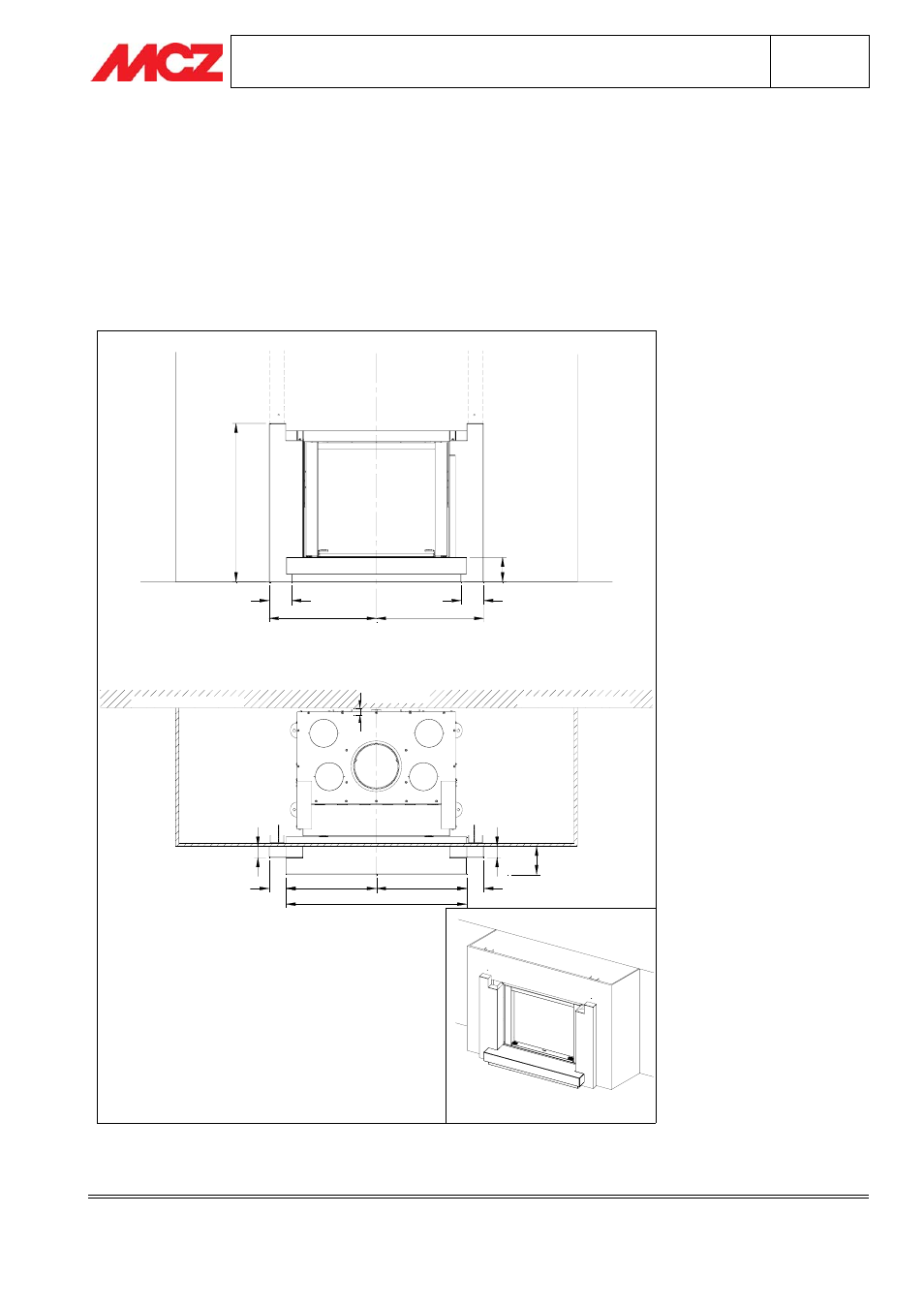

3.6. FASE 5 - MONTAGGIO CORNICE LATERALE DX (elemento 3)
Posizionare la Cornice Laterale dx in modo che si appoggi perfettamente alla Cornice Inferiore e risulti aderente
alla controparete: se necessario, spostare la Cornice Inferiore facendola avanzare o arretrare sempre in asse con
il termocamino Forma77.
Forare (qualora non fosse già stato fatto nella fase 2) in corrispondenza delle barre filettate M6 e fissare la
Cornice laterale dx utilizzando la viteria in dotazione, rosette e dadi: per una maggiore sicurezza, si consiglia di
impiegare n.°2 dadi per ciascuna barra filettata (dado e controdado).
La Cornice Laterale dx deve risultare aderente alla controparete, a squadra e a livello
DISTANZA DI
SICUREZZA
MURO PERIMETRALE MURO PERIMETRALE
1
3
0
960
= =
8
4
0
120
570
6
0
90
1
5
0 6
0
90
570
120
