MCZ Toba HYDRO 22 - Manuale (Pagina 38)

36
4
5
10
2
6
3
1
8
11
12
13
15
14
7

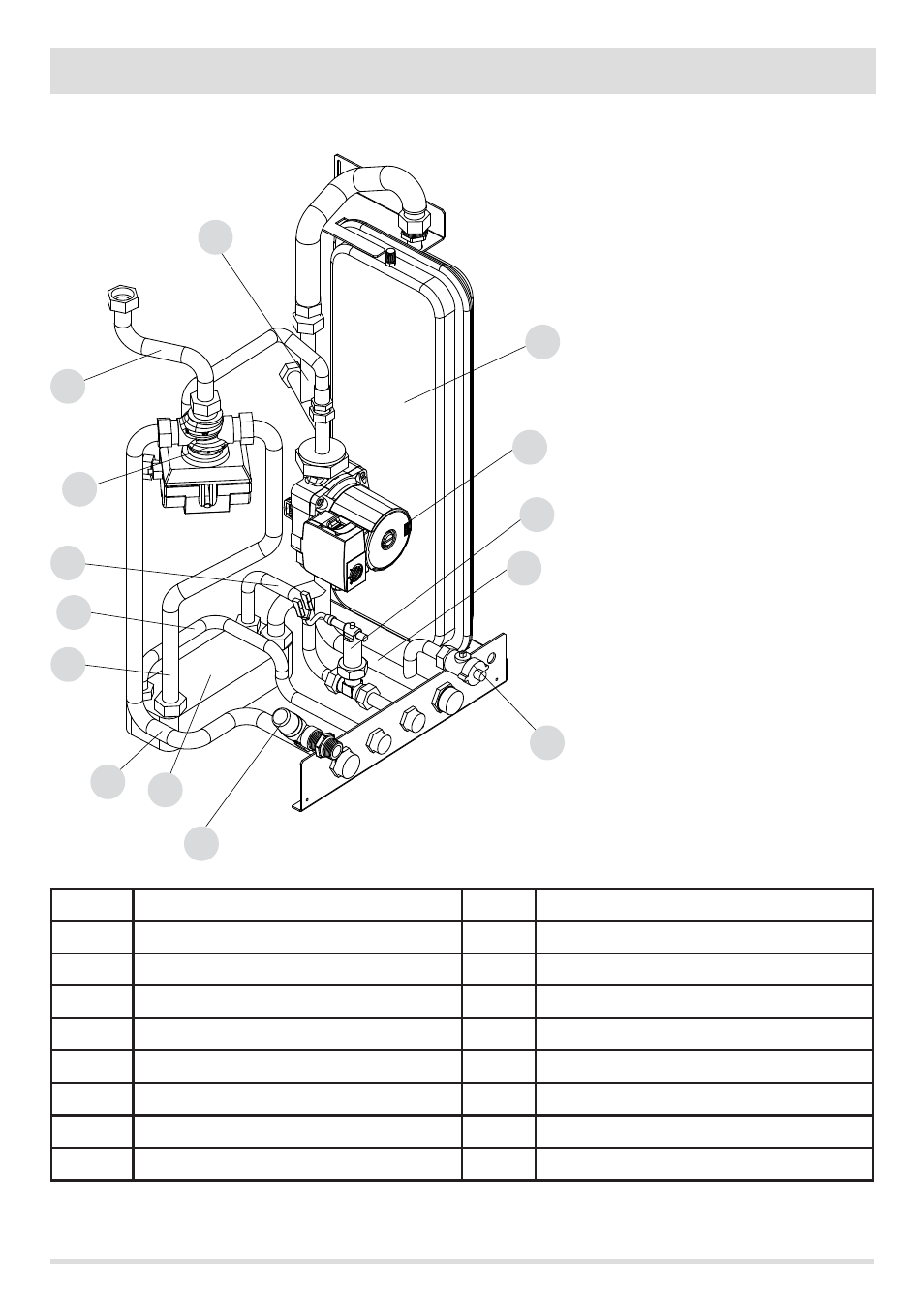

7 - COLLEGAMENTO IDRAULICO
STUFA TOBA HYDRO 22 CON SCAMBIATORE - COD.7114003
POS. DESCRIZIONE POS. DESCRIZIONE
1 TUBO MANDATA VALVOLA 9 TUBO FLUSSOSTATO - SANITARIO
2 TUBO RITORNO IMPIANTO/SCAMBIATORE 10 FLUSSOSTATO
3 TUBO RITORNO VASO ESPANSIONE 11 TUBO SCAMBIATORE - FLUSSOSTATO
4 VASPO ESPANSIONE 12 TUBO MANDATA ACQUA SANITARIA
5 POMPA 13 TUBO VALVOLA - SCAMBIATORE
6 RUBINETTO SCARICO CALDAIA 1/2” 14 SCAMBIATORE A PIASTRE
7 VALVOLA SICUREZZA 3 BAR 15 TUBO VALVOLA - MANDATA
8 VALVOLA A TRE VIE
