MCZ Toba HYDRO 22 - Manuale (Pagina 37)

35
1
3
2
4
5
6
7
4
5
6
7
1
2
3

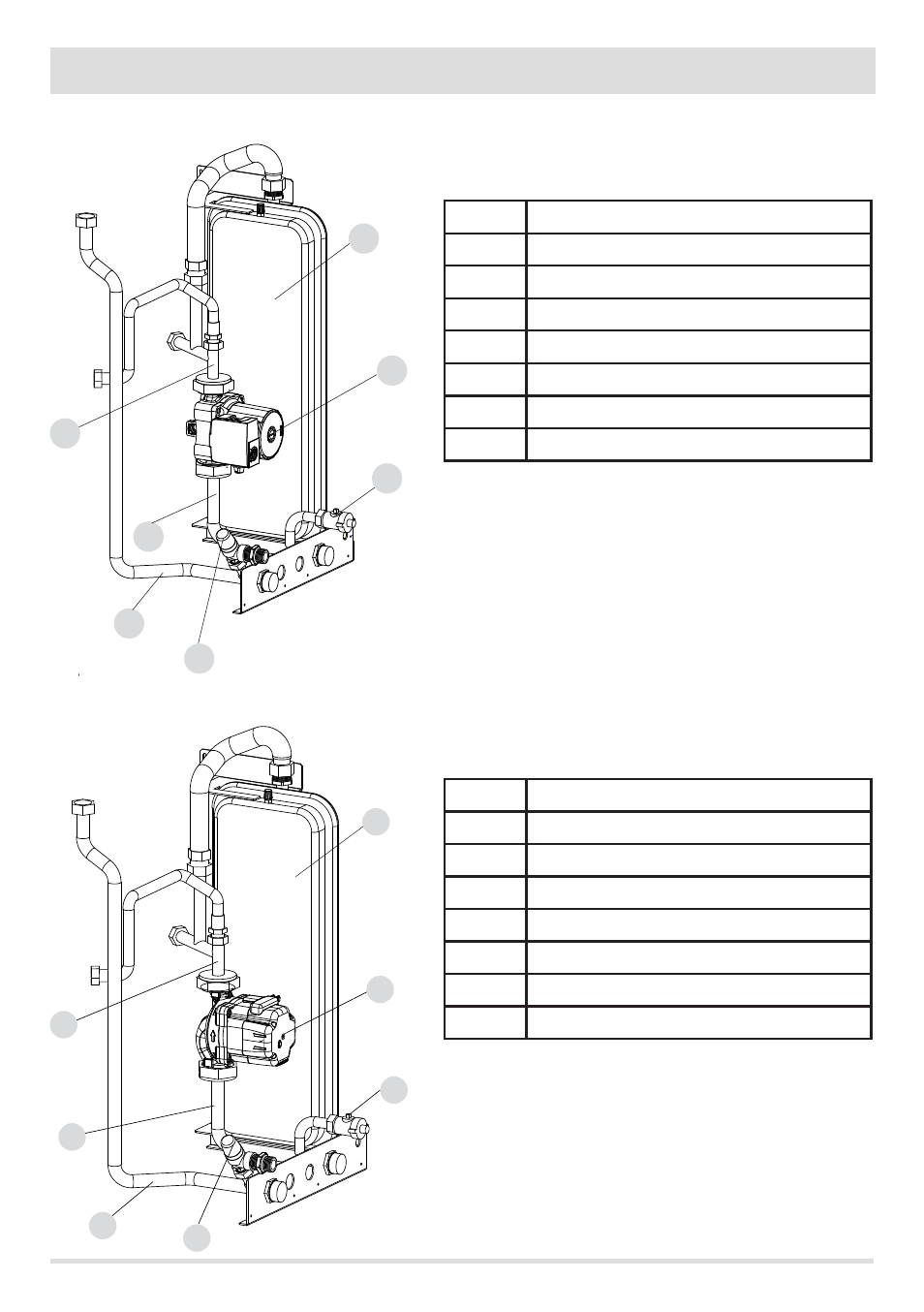

7 - COLLEGAMENTO IDRAULICO
Servizio Tecnico - Diritti riservati - Riproduzione vietata
STUFA TOBA HYDRO 22 - COD.7114001
POS. DESCRIZIONE
1 TUBO MANDATA IMPIANTO
2 TUBO RITORNO IMPIANTO
3 TUBO RITORNO VASO ESPANSIONE
4 VASPO ESPANSIONE
5 POMPA
6 RUBINETTO SCARICO CALDAIA 1/2”
7 VALVOLA SICUREZZA 3 BAR
STUFA TOBA HYDRO 22 CON POMPA AD ALTA EFFICIENZA - COD.7114002
POS. DESCRIZIONE
1 TUBO MANDATA IMPIANTO
2 TUBO RITORNO IMPIANTO
3 TUBO RITORNO VASO ESPANSIONE
4 VASPO ESPANSIONE
5 POMPA
6 RUBINETTO SCARICO CALDAIA 1/2”
7 VALVOLA SICUREZZA 3 BAR
