7 - COLLEGAMENTO IDRAULICO
COLLEGAMENTO IDRAULICO
IMPORTANTE!
Il collegamento della stufa all’impianto idraulico deve essere realizzato ESCLUSIVAMENTE da personale specializzato
e che possa eseguire l’installazione a perfetta regola d’arte e rispettando le disposizioni vigenti nel Paese di
installazione.
Il produttore declina ogni responsabilità in caso di danni a cose o persone o in caso di mancato funzionamento, nel
caso in cui non venga rispettata le sopraindicata avvertenza.

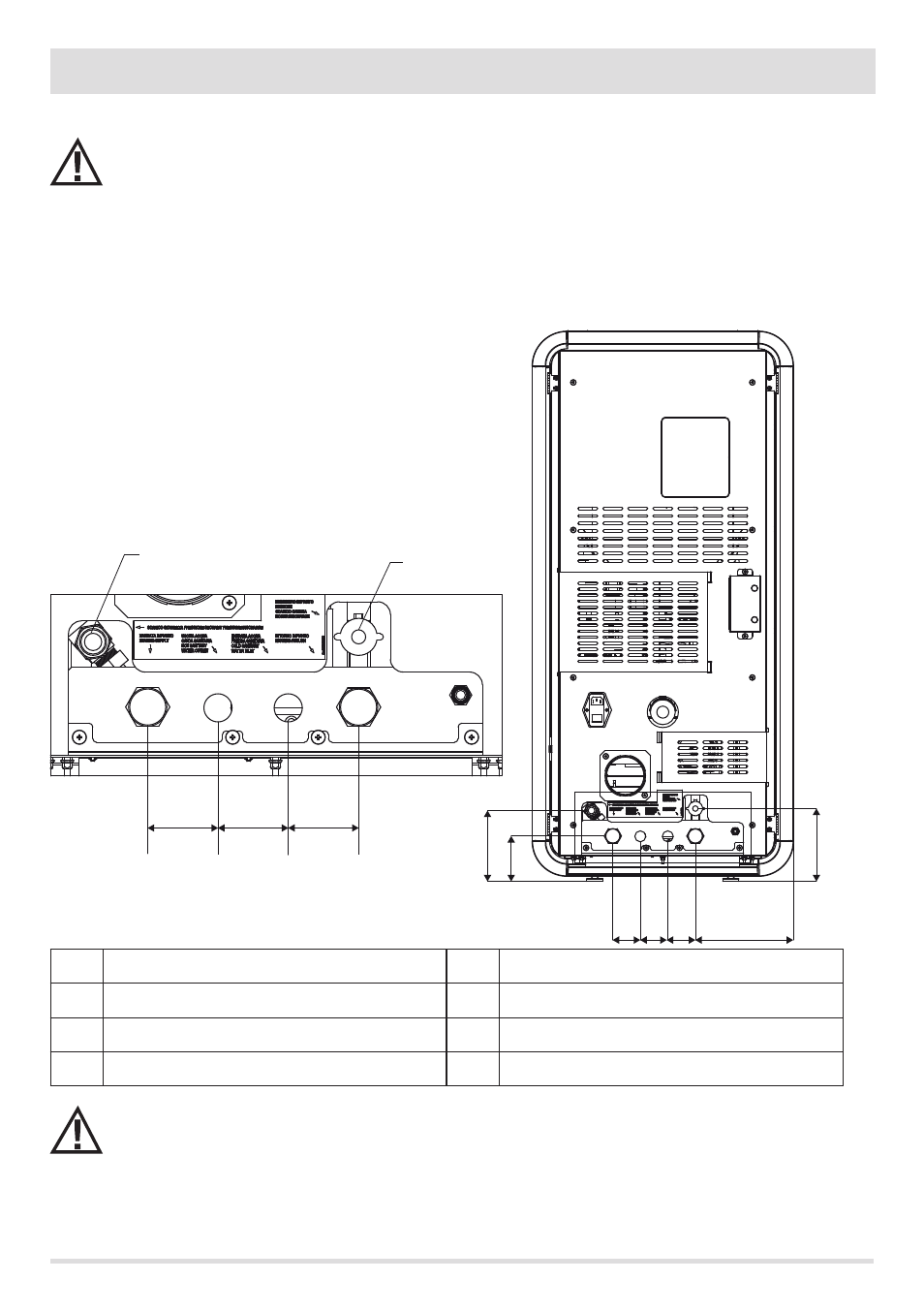

1
SCARICO DI SICUREZZA
5
ENTRATA ACQUA FREDDA SANITARIA (dove previsto)
2
REINTEGRO IMPIANTO
6
RITORNO IMPIANTO
3
MANDATA IMPIANTO
4
USCITA ACQUA CALDA SANITARIA (dove previsto)
IMPORTANTE!!!
LAVARE L’INTERO IMPIANTO PRIMA DI COLLEGARE LA STUFA AL FINE DI ELIMINARE RESIDUI E DEPOSITI.
Installare sempre a monte della stufa delle saracinesche di intercettazione al fine di isolare la stessa dell’impianto
idrico, per eseguire la manutenzione ordinaria e/o straordinaria.
Collegare la stufa utilizzando delle tubazioni flessibili.
