12-MENU’ IMPOSTAZIONI
Servizio Tecnico - Diritti riservati - Riproduzione vietata

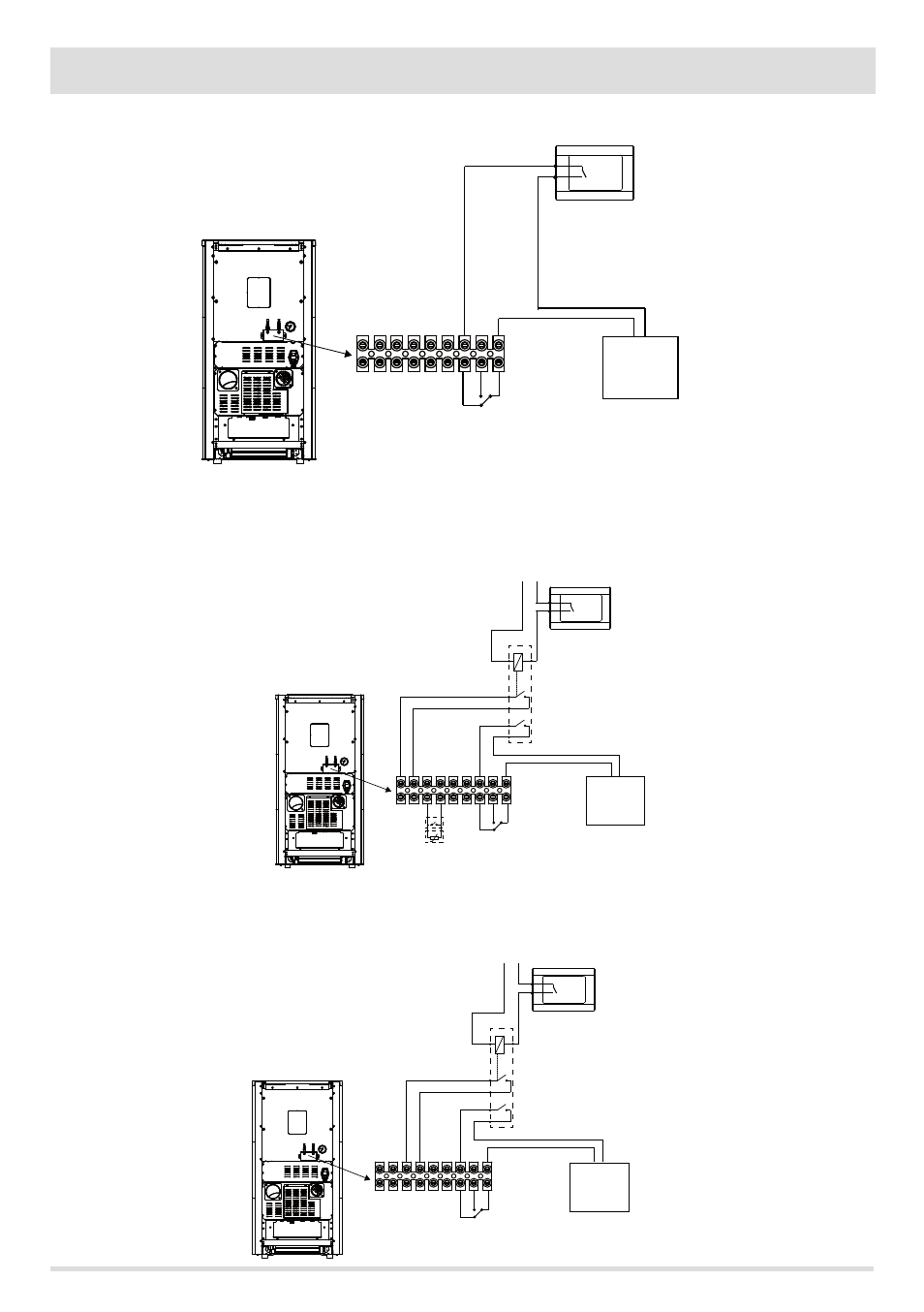

ESEMPIO 1 - COLLEGAMENTO ALL’INGRESSO TERMOSTATO AMBIENTE DELLA CALDAIA AUX
ESEMPIO 2 - TERMOSTATO AMBIENTE CON DOPPIO CONTATTO
• MORSETTI 1-2 TERMOSTATO AMBIENTE 2
• MORSETTI 3-4 SONDA AMBIENTE
• MORSETTI 7-9 CALDAIA AUX
ESEMPIO 3 - TERMOSTATO AMBIENTE CON DOPPIO CONTATTO
• MORSETTI 3-4 INGRESSO AMBIENTE IMPOSTATO SU TERMOSTATO AMBIENTE VEDI PARAGRAFO DEDICATO)
• MORSETTI 7-9 CALDAIA AUX
