1 2 3 4 5 6 7 8 9
NC NO C
21
12-MENU’ IMPOSTAZIONI
Servizio Tecnico - Diritti riservati - Riproduzione vietata
• Termostato puffer
Per attivare questa opzione, collegare un termostato a contatto Normalmente Aperto (N.O.) nel punto 1 e 2 della morsettiera a 9 poli
posteriore.
Anche in questa configurazione la sonda ambiente a bordo stufa ha la sola funzione di comandare una pompa dell’impianto di
riscaldamento comandata dal contatto pulito sui morsetti 7-8-9.

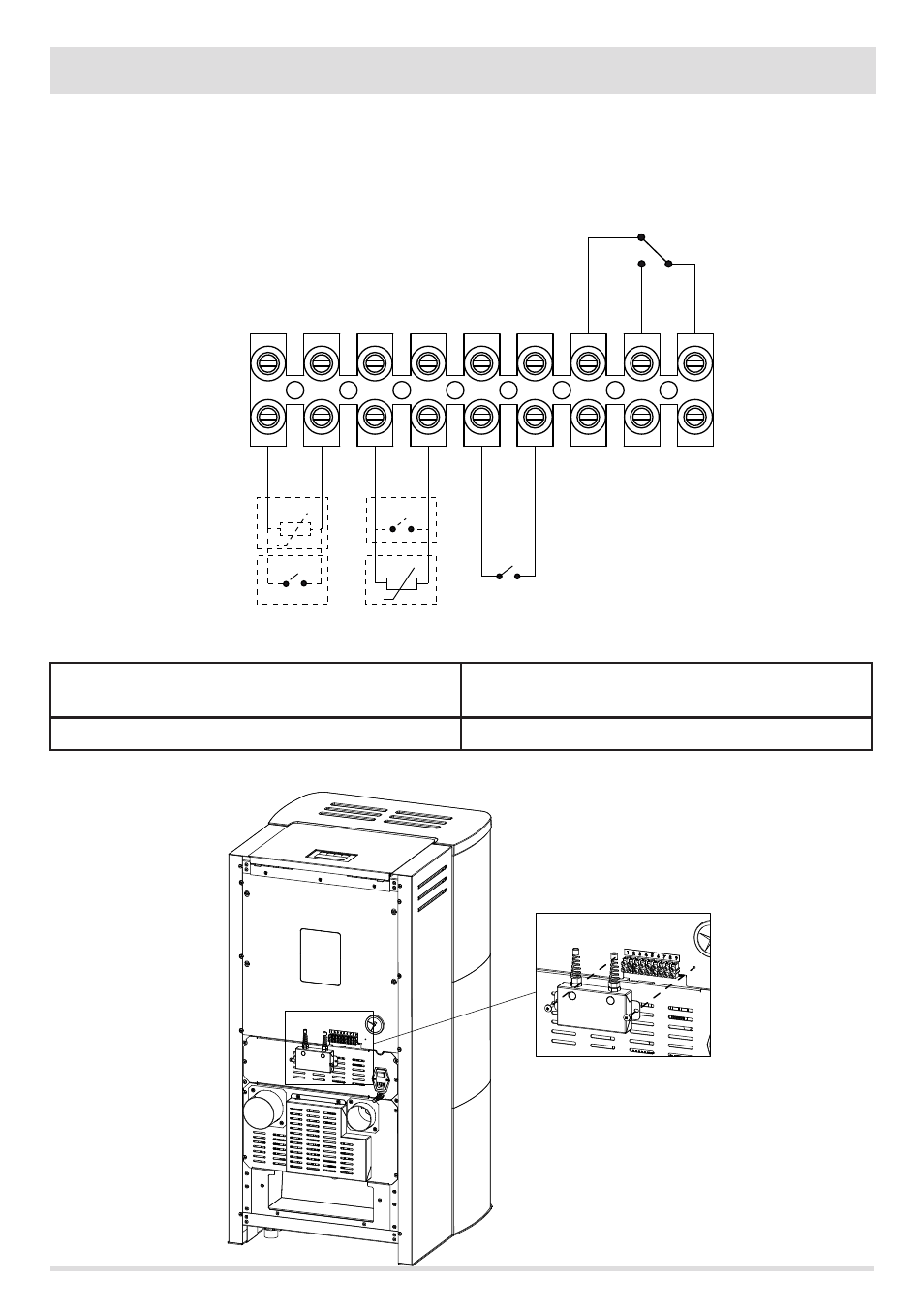

POS.1-2 INGRESSO AUX: TERMOSTATO ESTERNO/TERMOSTATO
BOILER/PUFFER / SONDA BOILER/PUFFER
POS.5-6 DOMOTICO
POS.3-4 INGRESSO AMBIENTE: SONDA AMBIENTE POS.7-8-9 RELE’ USCITA AUX
La morsettiera si trova sul retro della stufa; per accedere è necessario togliere le due viti e il coperchio di protezione.
INGRESSO AUX
