12-MENU’ IMPOSTAZIONI
Servizio Tecnico - Diritti riservati - Riproduzione vietata
DATA-ORA
Questa funzione permette di impostare la data e l’ora.
Per entrare nella funzione dal menù Impostazioni- premere ok (tasto E), premere tasto D (freccia) e scorrere fino alla voce data-ora,
premere OK (tasto E) per entrare nella funzione. Successivamente premere nuovamente il tasto “E” (ok) per modificare il giorno/mese/
anno/ora e minuti. Per modificare i parametri utlizzo i tasti “C” e “D” (frecce) e premere il tasto “E” per confermare.
INGRESSO AUX (l’utilizzo di uno dei seguenti parametri esclude l’altro)
L’ingresso ausiliario permette di scegliere il tipo di configurazione impianto in base al quale viene collegata la stufa.
Per entrare nella funzione premere:
dal menu Impostazioni- premere ok (tasto E), premere tasto D (freccia) e scorrere fino alla voce Ingresso Aux premere OK (tasto E). Con i
tasti “C” e “D” selezionare il tipo di impianto di riscaldamento desiderato e premere ok con il tasto “E”.
All’ingresso ausiliario possono essere collegati:
Termostato ambiente 2
Sonda esterna
Sonda bollitore
Termostato bollitore
Sonda Puffer
Termostato Puffer
Nota: La scelta di sonda/termostato bollitore implica la designazione dell’uscita aux a tre vie (Contatti 7-8-9 della morsettiera posteriore).
La scelta di sonda/termostato puffer implica la designazione dell’uscita aux a pompa (Contatti 7-8-9 della morsettiera posteriore).
• Term.Amb2
a richiesta di calore alla stufa può avvenire da parte della sonda ambiente oppure dal “Termostato Amb 2” installato in un ambiente
diverso da quello dove è posizionata la stufa e collegato ai morsetti 1 e 2 della morsettiera posteriore. La richiesta di calore alla stufa può
arrivare per chiusura dei contatti sui morsetti e, in contemporanea, dalla sonda ambiente a bordo stufa (uno non esclude l’altro). Se si
vuole solo termostato esterno vedi “Ingresso ambiente”.
Note: L’installazione di questo termostato è facoltativa, la stufa può funzionare anche senza. Risultando il contatto N.O., sarà la sonda
ambiente l’unico comando di richiesta calore.
Un’eventuale programmazione oraria settimanale attiva, non agisce sul Termostato Amb 2 bensì sulla sonda a bordo stufa.
B
E
OK
C
D

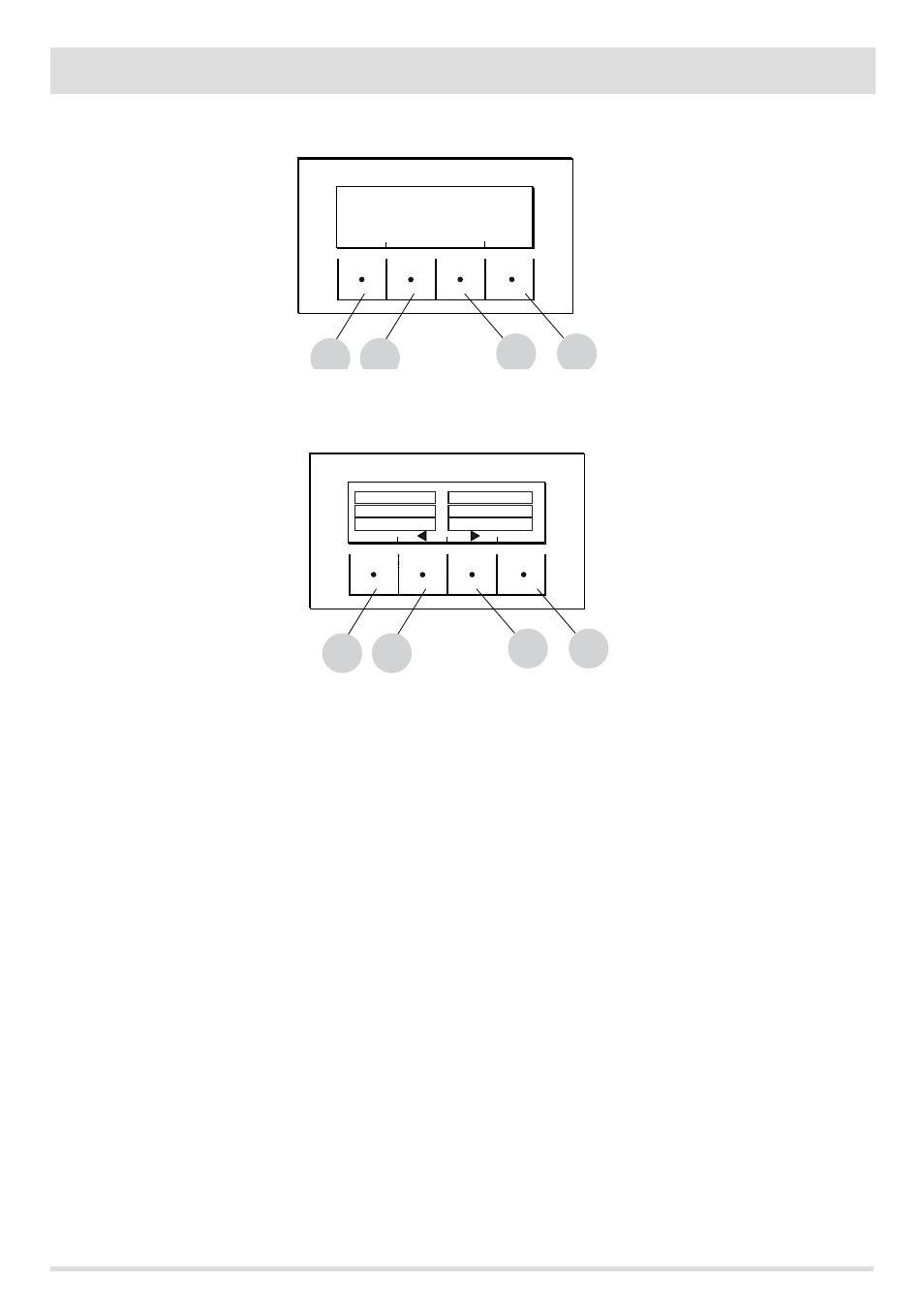

IMPOSTAZIONI-DATA-ORA
