MCZ Vivo 80 Pellet Comfort Air - 2012 - Manuale (Pagina 27)

765
610
N R
B M
25
5-MONTAGGIO
Servizio Tecnico - Diritti riservati - Riproduzione vietata

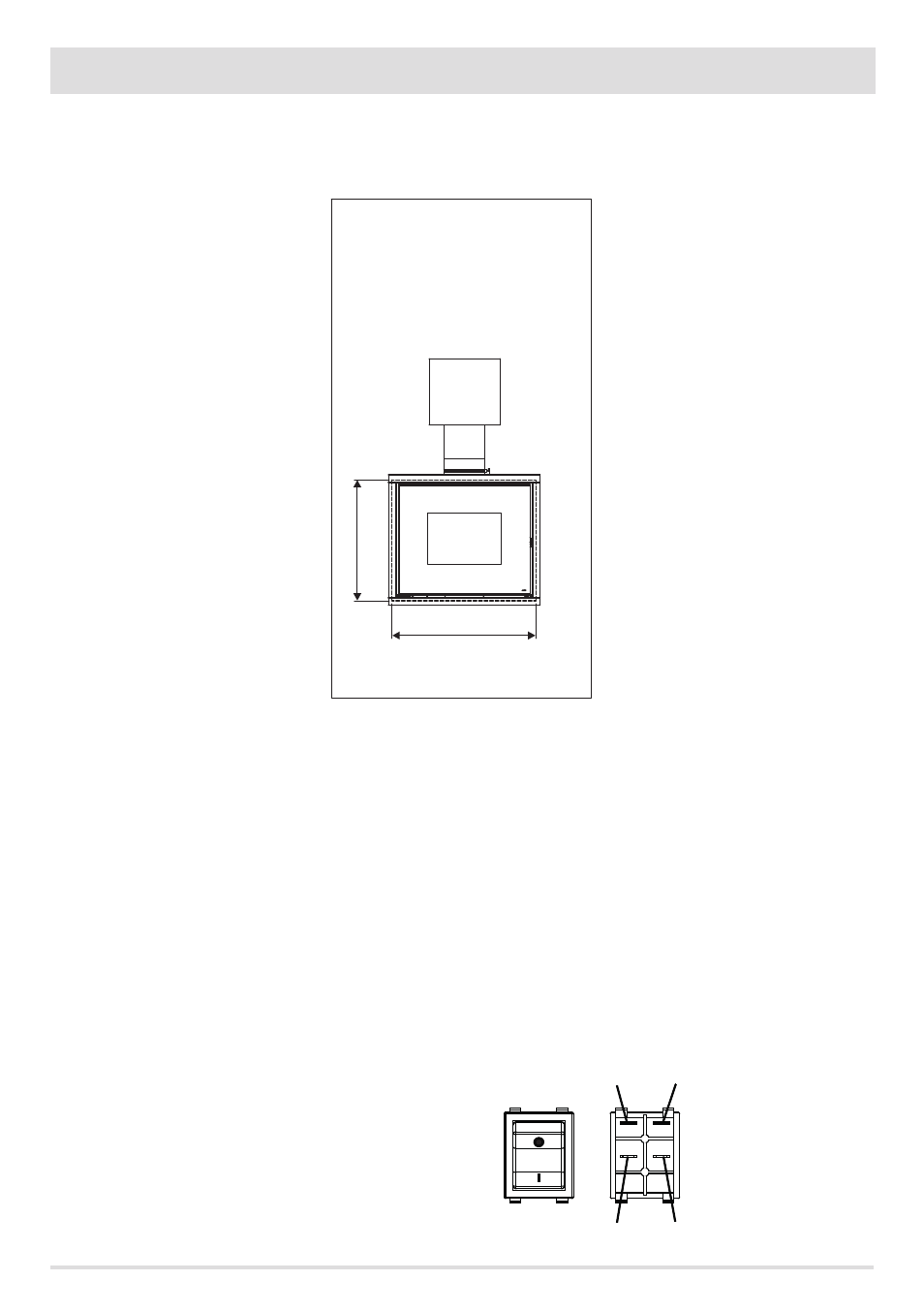

FORO INSERIMENTO PRODOTTO
Il foro da praticare sulla parete è di 765*610 mm. Queste misure permettono alla cornice di coprire la fessura che rimane tra il prodotto e
il foro e inoltre permettono l’estrazione del prodotto in caso di manutenzione e/o sostituzione di pezzi.
MONTAGGIO FRONTALE DELLO SCIVOLO
Nel caso in cui si decida di posizionare il tubo frontalmente agire come segue:
• Collegare il tubo, in dotazione, al prodotto facendo attenzione che sia ruotato frontalmente, e fissarlo con la fascetta.
• Collegare il tubo all’imbocco della struttura dello sportello mediante la fascetta in dotazione.
• Posizionare la tubazione in modo da renderla accessibile a rivestimento finito ed in modo da poter fissare la struttura dello sportello,
al foro predisposto sulla parete del rivestimento stesso.
• Per il montaggio dello sportello esterno, che va eseguito solo a rivestimento completo, rifarsi al paragrafo dedicato.
COLLEGAMENTO INTERRUTTORE E PANNELLO COMANDI
Il pannello di comandi e l’interruttore sono già montati sullo sportello di caricamento pellet e sono già collegati ai rispettivi cavi dalla
casa costruttrice. Prendere il cavo dell’interrutore e collegarlo alla presa che si trova sul retro del prodotto.
Il cavo del pannello comandi deve invece essere collegato alla scheda elettrica nella posizione 1.
Per il fissaggio dell’interruttore allo sportello di caricamento del pellet è necessario scollegare momentaneamente i cavi. Ricollegare i cavi
ai relativi morsetti come indicato in figura.
N = NERO
R = ROSSO
B = BLU
M = MARRONE
