Monitoraggio dell'impianto SMA Technologie AG
Pagina 36 SMC50_60-11:FI2305 Manuale d’uso

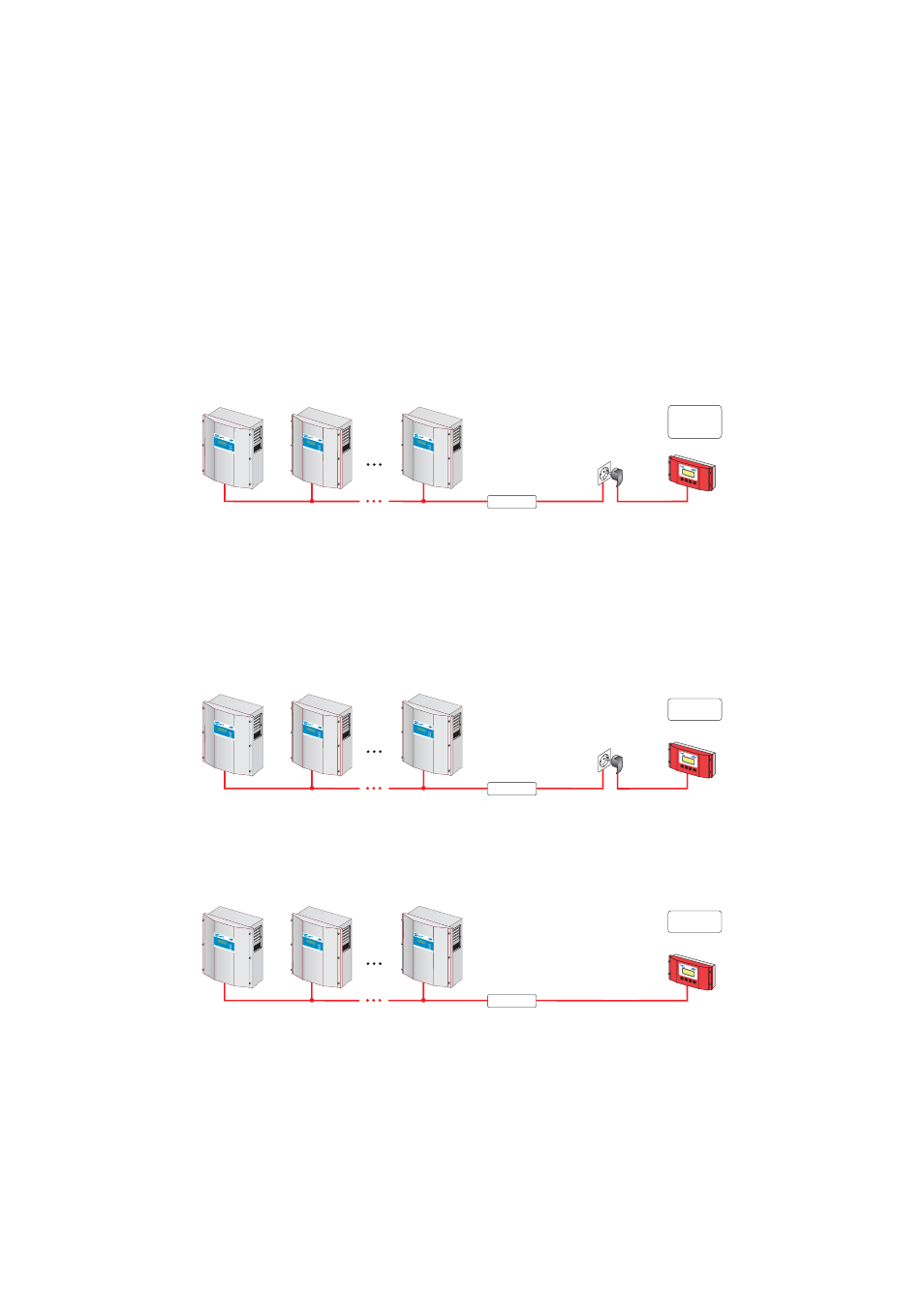

6.3 Sunny Boy Control Light
Il semplice datalogger per impianti FV fino a 10 Sunny Boy o Sunny Mini Central. Il
collegamento tra Sunny Boy Control Light e Sunny Boy oppure Sunny Mini Central
avviene tramite powerline.
Presupposti: I Sunny Boy o Sunny Mini Central devono essere equipaggiati con una
powerline Piggy-Back. L'installazione è descritta in modo dettagliato nella
documtazione del Sunny Boy Control Light.
6.4 Sunny Boy Control
Il datalogger per impianti FV fino a 50 Sunny Boy o Sunny Mini Central. Il
collegamento tra il Sunny Boy Control Light e Sunny Boy oppure Sunny Mini Central
può essere creato come segue:
Powerline - La comunicazione "senza fili" tramite la linea elettrica
Presupposti: Tutti i Sunny Boy o Sunny Mini Central devono essere equipaggiati con
una powerline Piggy-Back.
Comunicazione RS485 tramite cavo
Presupposti: Tutti i Sunny Boy o Sunny Mini Central devono essere equipaggiati con
una scheda Piggy-Back RS485, il Sunny Boy Control deve essere dotato di una Piggy-
Back RS485 all'interfaccia "COM1 - Sunny Boy".
max. 10
Sunny Boy
Control
Light
Powerline
Betrieb Operati on Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
Betrieb Operati on Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
Betrieb Operati on Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
PAC 1273 W
max. 50
Sunny Boy
Control
Powerline
Betrieb Operati on Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
Betrieb Operati on Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
Betrieb Operati on Erdschlu ss Earth Fa ult
Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
PAC 1273 W
max. 50
Sunny Boy
Control
RS485
Betrieb Operati on Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
Betrieb Operati on Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
Betrieb Operati on Erdschlu ss Earth Fa ult
Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
PAC 1273 W
