3.2 Allestimento dell'apparecchio
Tutta la linea di prodotti Sunny Boy è caratterizzata da un design semplice e funzio-
nale. Anche la versione base del Sunny Mini Central viene fornita con l'indicazione
di stato formata da tre LED, molto apprezzata dagli utenti. Come optional, è dispo-
nibile un display con testo chiaro. Si è rinunciato consapevolmente alla dotazione di
dispositivi di regolazione sull'apparecchio.
Non sono necessarie regolazioni di precisione rispetto all'impianto solare. Qualora
in determinate condizioni di utilizzo si desiderino comunque tali regolazioni, bisogna
utilizzare una delle interfacce di comunicazione disponibili come optional, che con-
sentono di ottenere i dati di funzionamento attuali e di registrarli con un programma
per PC. Il capitolo 6 „Monitoraggio dell'impianto” (pagina 33) contiene ulteriori in-
formazioni a tal proposito.
Il Sunny Mini Central è stato studiato per impianti fotovoltaici con struttura omogenea
(moduli dello stesso tipo, con orientamento ed inclinazione identici). Nel Sunny Mini
Central, i quattro collegamenti CC sono disposti internamente in parallelo, come da
figura Fig. 3.2: "Schema a blocchi del Sunny Mini Central".

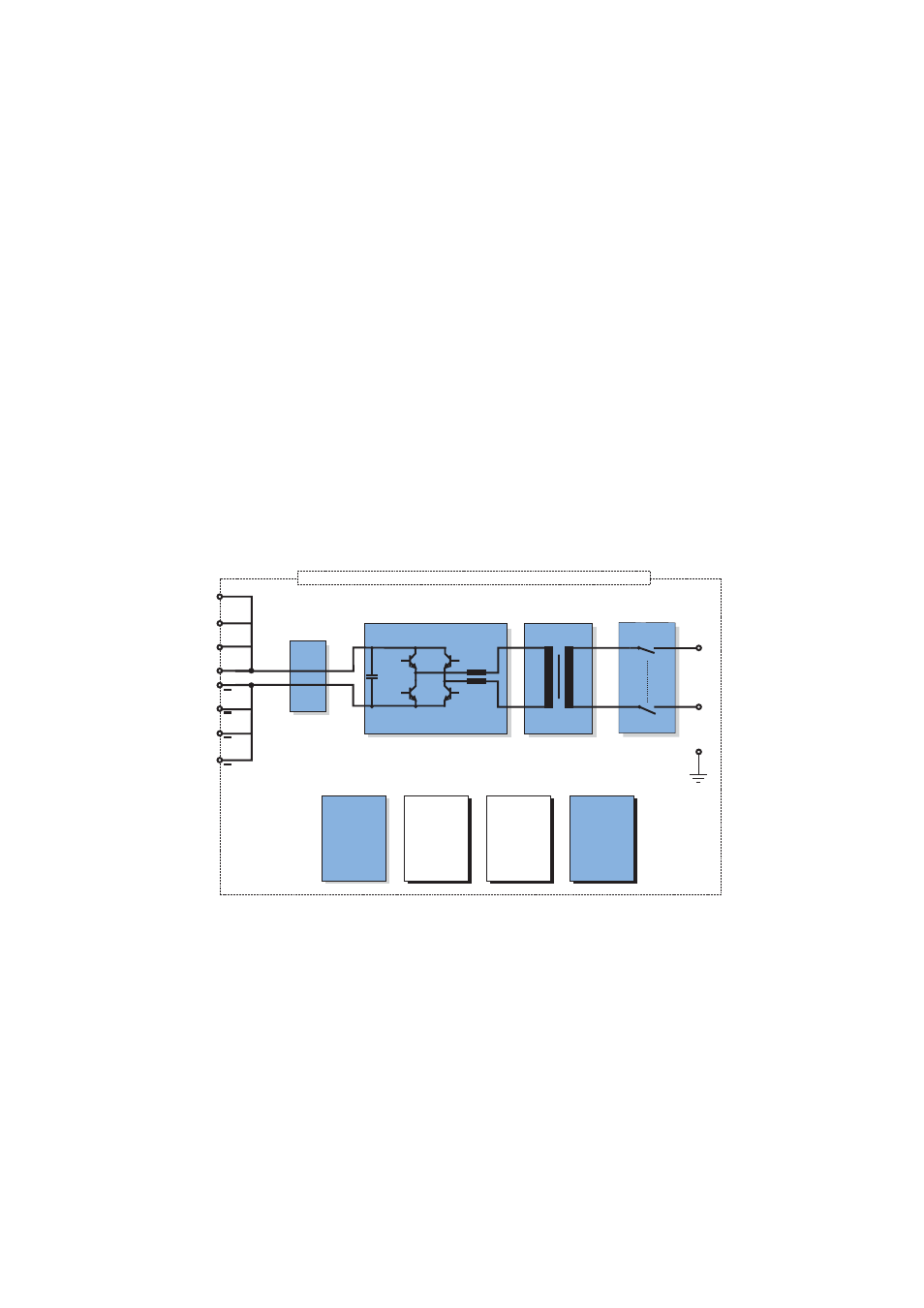

Fig. 3.2: Schema a blocchi del Sunny Mini Central
MPP-
Tracking
SMA
grid guard L
N
PE
Protezione
contro
sovratensione:
Varistori
controllati
termicamente
Sunny Mini Central 5000 e 6000 Scalota IP54 (possibilità di montaggion esterno)
Transformatore
Display
opzionale
(IP65)
Interfaccia di
communica-
zione
opzionale:
RS232
RS485
Powerline
Radio
Raffredda-
mento
tramite
ventilatori
integrati
Ingr
e
sso CC con 4 x 2 connessioni CC
+
+
+
+
Uscit
a C
A
con morse
tt
o Ponte
